Caratteristiche tecniche

Pannello WW-10 costruito in opera

UoM

Lunghezza

mm

Larghezza

mm

Lunghezza massima del tubo

m/m

2

Lunghezza massima per tubo per circuito

m

Spessore totale pannello

mm

Tubo

UoM

Valori

variabile

variabile

13,5

30

14

Valori

Materiale

PE-RT

-

5 strati

Colore

-

Dimensioni

mm

Conduttività termica

W/mK

Contenuto acqua

l/m

Raggio minimo di curvatura

mm

Dimensionale

Le barre di modulazione intermedie devono avere la

seguente distanza le une dalle altre:

•

a soffitto ogni 300 mm circa;

•

a parete ogni 350 mm circa.

Le barre devono essere fissate al fondo di supporto con

colla a caldo, oppure viti adeguate al tipo di fondo.

Tipo II

Nero

10x1,3

0,40

0,043

60

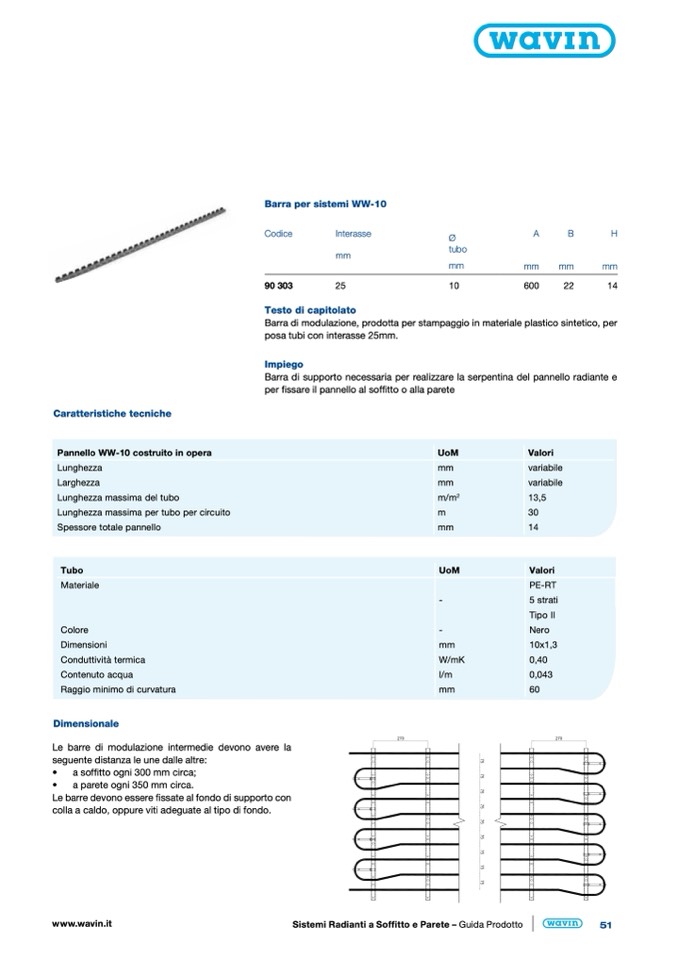

Barra per sistemi WW-10

Codice

Interasse

Ø

A

B

H

mm

mm

mm

600

22

14

mm

tubo

mm

90 303

25

10

Testo di capitolato

Barra di modulazione, prodotta per stampaggio in materiale plastico sintetico, per

posa tubi con interasse 25mm.

Impiego

Barra di supporto necessaria per realizzare la serpentina del pannello radiante e

per fissare il pannello al soffitto o alla parete
