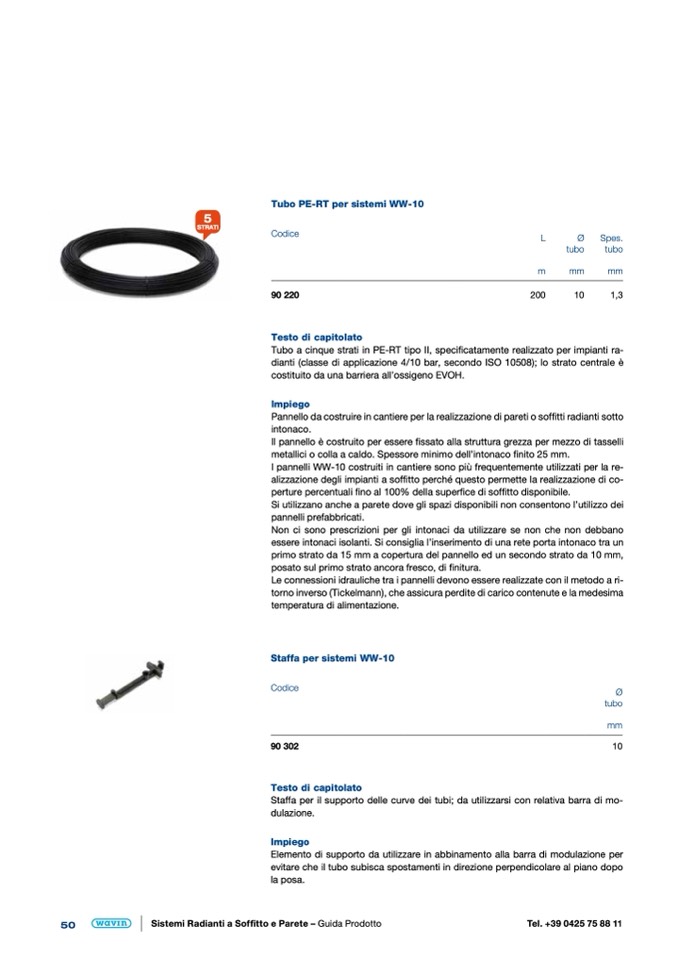

Tubo PE-RT per sistemi WW-10

Codice

90 220

Testo di capitolato

L

Ø

Spes.

tubo

tubo

m

mm

mm

200

10

1,3

5

STRATI

Tubo a cinque strati in PE-RT tipo II, specificatamente realizzato per impianti ra-

dianti (classe di applicazione 4/10 bar, secondo ISO 10508); lo strato centrale è

costituito da una barriera all’ossigeno EVOH.

Impiego

Pannello da costruire in cantiere per la realizzazione di pareti o soffitti radianti sotto

intonaco.

Il pannello è costruito per essere fissato alla struttura grezza per mezzo di tasselli

metallici o colla a caldo. Spessore minimo dell’intonaco finito 25 mm.

I pannelli WW-10 costruiti in cantiere sono più frequentemente utilizzati per la re-

alizzazione degli impianti a soffitto perché questo permette la realizzazione di co-

perture percentuali fino al 100% della superfice di soffitto disponibile.

Si utilizzano anche a parete dove gli spazi disponibili non consentono l’utilizzo dei

pannelli prefabbricati.

Non ci sono prescrizioni per gli intonaci da utilizzare se non che non debbano

essere intonaci isolanti. Si consiglia l’inserimento di una rete porta intonaco tra un

primo strato da 15 mm a copertura del pannello ed un secondo strato da 10 mm,

posato sul primo strato ancora fresco, di finitura.

Le connessioni idrauliche tra i pannelli devono essere realizzate con il metodo a ri-

torno inverso (Tickelmann), che assicura perdite di carico contenute e la medesima

temperatura di alimentazione.

Staffa per sistemi WW-10

Codice

Ø

tubo

mm

90 302

10

Testo di capitolato

Staffa per il supporto delle curve dei tubi; da utilizzarsi con relativa barra di mo-

dulazione.

Impiego

Elemento di supporto da utilizzare in abbinamento alla barra di modulazione per

evitare che il tubo subisca spostamenti in direzione perpendicolare al piano dopo

la posa.

50

Sistemi Radianti a Soffitto e Parete – Guida Prodotto

Tel. +39 0425 75 88 11
