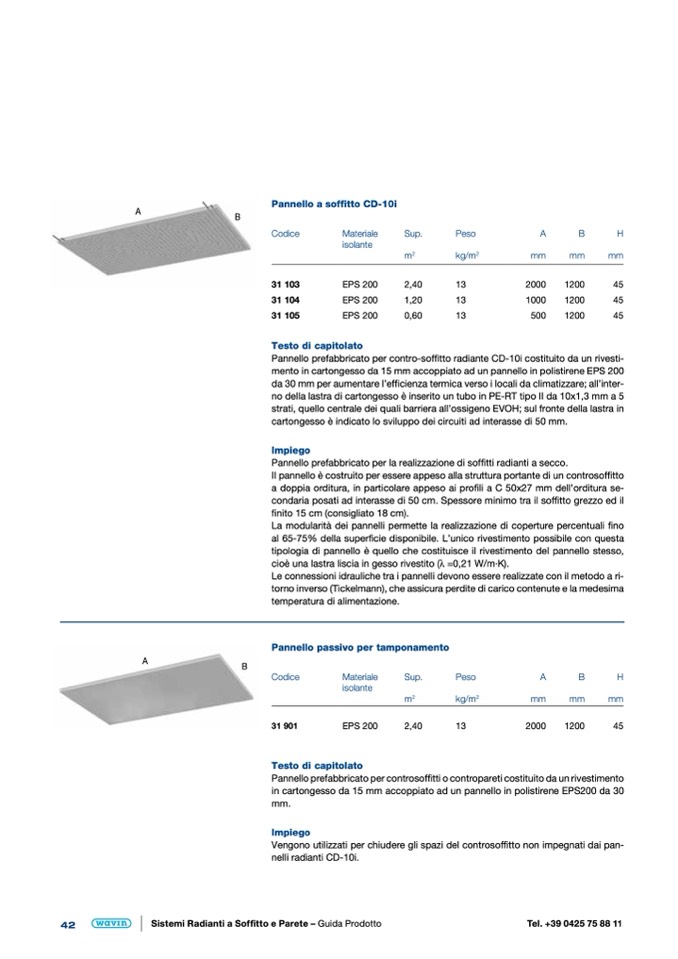

Pannello a soffitto CD-10i
A
B
Codice
31 103
31 104
31 105
Materiale
Sup.
isolante
B
H
mm
mm
1200
45
1200
45
1200
45
Testo di capitolato
EPS 200
2,40
EPS 200
1,20
EPS 200
0,60
13
2000
13
1000
13
500
Peso
A
m
2
kg/m
2
mm
Pannello prefabbricato per contro-soffitto radiante CD-10i costituito da un rivesti-
mento in cartongesso da 15 mm accoppiato ad un pannello in polistirene EPS 200
da 30 mm per aumentare l’efficienza termica verso i locali da climatizzare; all’inter-
no della lastra di cartongesso è inserito un tubo in PE-RT tipo II da 10x1,3 mm a 5
strati, quello centrale dei quali barriera all’ossigeno EVOH; sul fronte della lastra in
cartongesso è indicato lo sviluppo dei circuiti ad interasse di 50 mm.
Impiego
Pannello prefabbricato per la realizzazione di soffitti radianti a secco.
Il pannello è costruito per essere appeso alla struttura portante di un controsoffitto
a doppia orditura, in particolare appeso ai profili a C 50x27 mm dell’orditura se-
condaria posati ad interasse di 50 cm. Spessore minimo tra il soffitto grezzo ed il
finito 15 cm (consigliato 18 cm).
La modularità dei pannelli permette la realizzazione di coperture percentuali fino
al 65-75% della superficie disponibile. L’unico rivestimento possibile con questa
tipologia di pannello è quello che costituisce il rivestimento del pannello stesso,
cioè una lastra liscia in gesso rivestito (
λ
=0,21 W/m·K).
Le connessioni idrauliche tra i pannelli devono essere realizzate con il metodo a ri-
torno inverso (Tickelmann), che assicura perdite di carico contenute e la medesima
temperatura di alimentazione.
Pannello passivo per tamponamento
Codice
Materiale
Sup.
isolante
m
2
31 901
EPS 200
2,40
Testo di capitolato
Peso
A
B
H
kg/m
2
mm
mm
mm
13
2000
1200
45
A
B
Pannello prefabbricato per controsoffitti o contropareti costituito da un rivestimento
in cartongesso da 15 mm accoppiato ad un pannello in polistirene EPS200 da 30
mm.
Impiego
Vengono utilizzati per chiudere gli spazi del controsoffitto non impegnati dai pan-
nelli radianti CD-10i.
