Sistema a soffitto CD-4

Il sistema a soffitto CD-4 è l’innovativo sistema di riscaldamento

e raffrescamento radiante presentato da WAVIN.

È costruito per ottimizzare le rese termiche dei pannelli, renden-

do così ancora più interessante l’impiego di pompe di calore per

la produzione di acqua a basse temperature di mandata per il

riscaldamento.

È particolarmente adatto al settore terziario ma può essere uti-

lizzato anche negli edifici ad uso residenziale.

Inoltre, costituisce una barriera termica verso l’esterno indipen-

dentemente dall’isolamento e garantisce una temperatura omo-

genea all’interno del locale.

Costruito a misura del cantiere

Grazie alla possibilità di produrre la superficie radiante a misura

(larghezza fissa e lunghezza variabile), in funzione delle esigenze

di progetto, è in assoluto il sistema più versatile in commercio.

La possibilità di utilizzare pannelli lunghi fino a 5 metri lo rende

particolarmente adatto all’installazione in locali di grandi dimen-

sioni.

Progettazione basata sul singolo ambiente

Le diverse lunghezze disponibili permettono una progettazione

con la massima copertura della superficie disponibile, garan-

tendo il soddisfacimento di carichi anche elevati ma con tem-

perature superficiali e di mandata ottimali, con conseguente

notevole risparmio energetico. Inoltre grazie alla sua versatilità

si integra facilmente con punti luce ed eventuali altri impianti

presenti a soffitto.

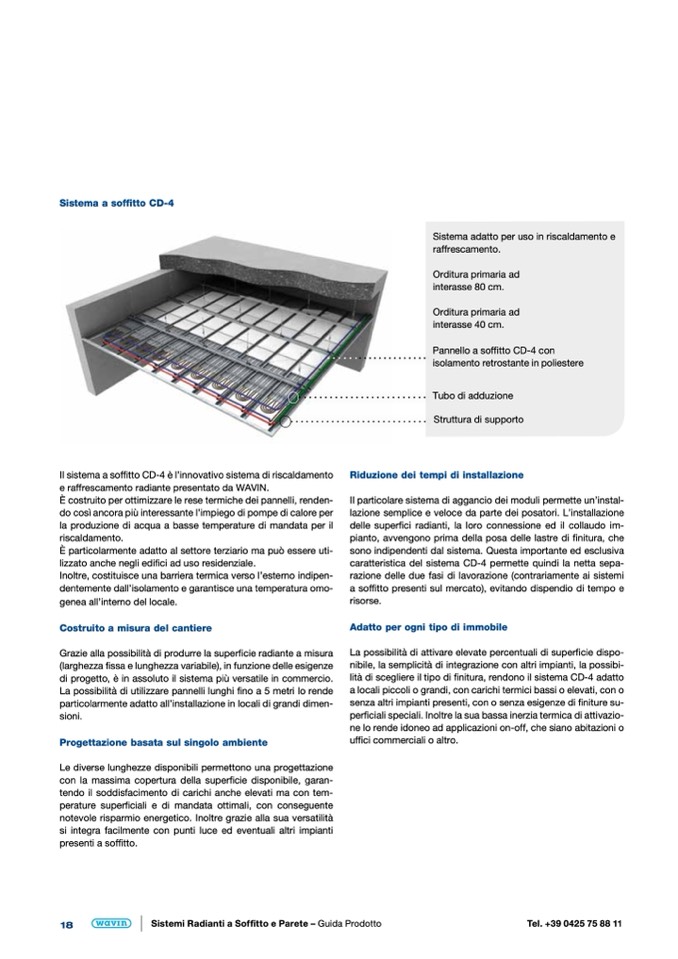

Sistema adatto per uso in riscaldamento e

raffrescamento.

Orditura primaria ad

interasse 80 cm.

Orditura primaria ad

interasse 40 cm.

Pannello a soffitto CD-4 con

isolamento retrostante in poliestere

Tubo di adduzione

Struttura di supporto

Riduzione dei tempi di installazione

Il particolare sistema di aggancio dei moduli permette un’instal-

lazione semplice e veloce da parte dei posatori. L’installazione

delle superfici radianti, la loro connessione ed il collaudo im-

pianto, avvengono prima della posa delle lastre di finitura, che

sono indipendenti dal sistema. Questa importante ed esclusiva

caratteristica del sistema CD-4 permette quindi la netta sepa-

razione delle due fasi di lavorazione (contrariamente ai sistemi

a soffitto presenti sul mercato), evitando dispendio di tempo e

risorse.

Adatto per ogni tipo di immobile

La possibilità di attivare elevate percentuali di superficie dispo-

nibile, la semplicità di integrazione con altri impianti, la possibi-

lità di scegliere il tipo di finitura, rendono il sistema CD-4 adatto

a locali piccoli o grandi, con carichi termici bassi o elevati, con o

senza altri impianti presenti, con o senza esigenze di finiture su-

perficiali speciali. Inoltre la sua bassa inerzia termica di attivazio-

ne lo rende idoneo ad applicazioni on-off, che siano abitazioni o

uffici commerciali o altro.
