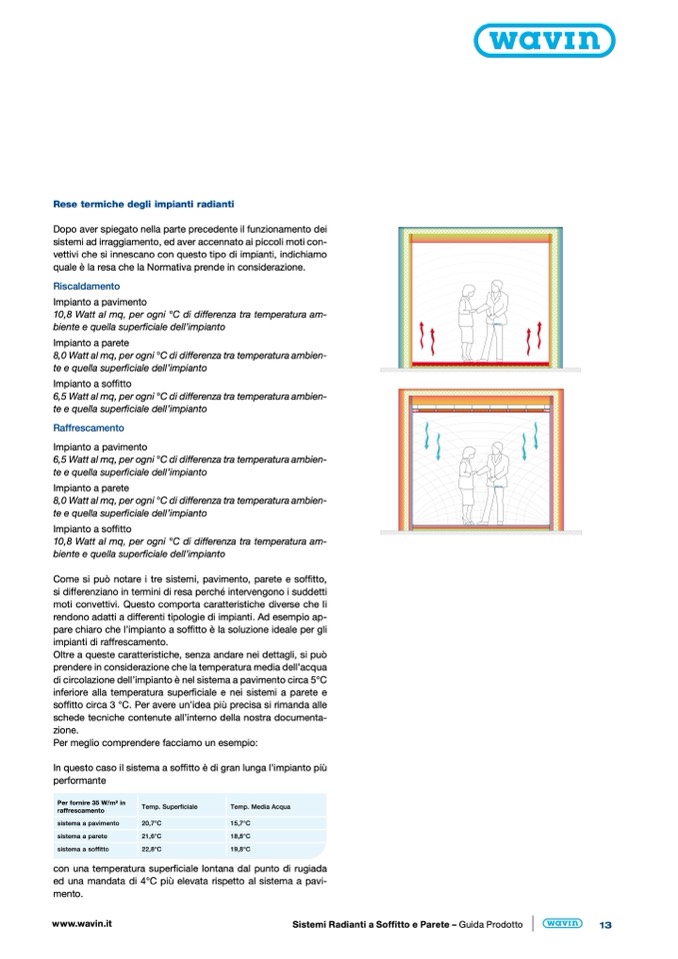

Rese termiche degli impianti radianti

Dopo aver spiegato nella parte precedente il funzionamento dei

sistemi ad irraggiamento, ed aver accennato ai piccoli moti con-

vettivi che si innescano con questo tipo di impianti, indichiamo

quale è la resa che la Normativa prende in considerazione.

Riscaldamento

Impianto a pavimento

10,8 Watt al mq, per ogni °C di differenza tra temperatura am-

biente e quella superficiale dell’impianto

Impianto a parete

8,0 Watt al mq, per ogni °C di differenza tra temperatura ambien-

te e quella superficiale dell’impianto

Impianto a soffitto

6,5 Watt al mq, per ogni °C di differenza tra temperatura ambien-

te e quella superficiale dell’impianto

Raffrescamento

Impianto a pavimento

6,5 Watt al mq, per ogni °C di differenza tra temperatura ambien-

te e quella superficiale dell’impianto

Impianto a parete

8,0 Watt al mq, per ogni °C di differenza tra temperatura ambien-

te e quella superficiale dell’impianto

Impianto a soffitto

10,8 Watt al mq, per ogni °C di differenza tra temperatura am-

biente e quella superficiale dell’impianto

Come si può notare i tre sistemi, pavimento, parete e soffitto,

si differenziano in termini di resa perché intervengono i suddetti

moti convettivi. Questo comporta caratteristiche diverse che li

rendono adatti a differenti tipologie di impianti. Ad esempio ap-

pare chiaro che l’impianto a soffitto è la soluzione ideale per gli

impianti di raffrescamento.

Oltre a queste caratteristiche, senza andare nei dettagli, si può

prendere in considerazione che la temperatura media dell’acqua

di circolazione dell’impianto è nel sistema a pavimento circa 5°C

inferiore alla temperatura superficiale e nei sistemi a parete e

soffitto circa 3 °C. Per avere un’idea più precisa si rimanda alle

schede tecniche contenute all’interno della nostra documenta-

zione.

Per meglio comprendere facciamo un esempio:

In questo caso il sistema a soffitto è di gran lunga l’impianto più

performante

Per fornire 35 W/m2 in

raffrescamento

sistema a pavimento

sistema a parete

sistema a soffitto

Temp. Superficiale

20,7°C

21,6°C

22,8°C

Temp. Media Acqua

15,7°C

18,8°C

19,8°C

con una temperatura superficiale lontana dal punto di rugiada

ed una mandata di 4°C più elevata rispetto al sistema a pavi-

mento.

www.wavin.it

Sistemi Radianti a Soffitto e Parete – Guida Prodotto

13
