Dati tecnici*
Profondità
di ancoraggio:
nella parte resistente
del sottofondo: 30-40 mm
Diametro disco:
60 mm
Diametro foro:
6 mm
Lunghezza:
tassello: da 80 a 300 mm
Caricabilità:
• Pannello in fibra di legno
(sp ≥ 17 mm): 0,25 kN
• Pannello di masonite
(sp ≥ 13 mm): 0,25 kN
• Pannello in fibra di gesso
(sp ≥ 12,5 mm): 0,15 kN
• Pannello OSB (sp ≥ 16 mm): 0,25 kN
• Pannello in legno massiccio
(sp ≥ 27 mm): 0,25 kN
* Questi valori derivano da prove di laboratori in ambiente condizionato e po-
trebbero risultare sensibilmente modificati dalle condizioni di messa in opera.
Confezioni: scatola da 100 pezzi
comprensiva di n° 100 pz
di tamponcini in EPS bianco
Colori: bianco
Consumo: non inferiore a 6 pezzi/mq
Vantaggi
+
Applicazione ad avvitamento
+
Idonei alla posa su sottofondi in legno
e lamiere metalliche fino a 0,75 mm di
+
spessore
Applicabili sia a filo pannello sia ad
+
incasso
Comprensivi di tamponcino di chiusura
in EPS
Informazioni complete su www.it.weber

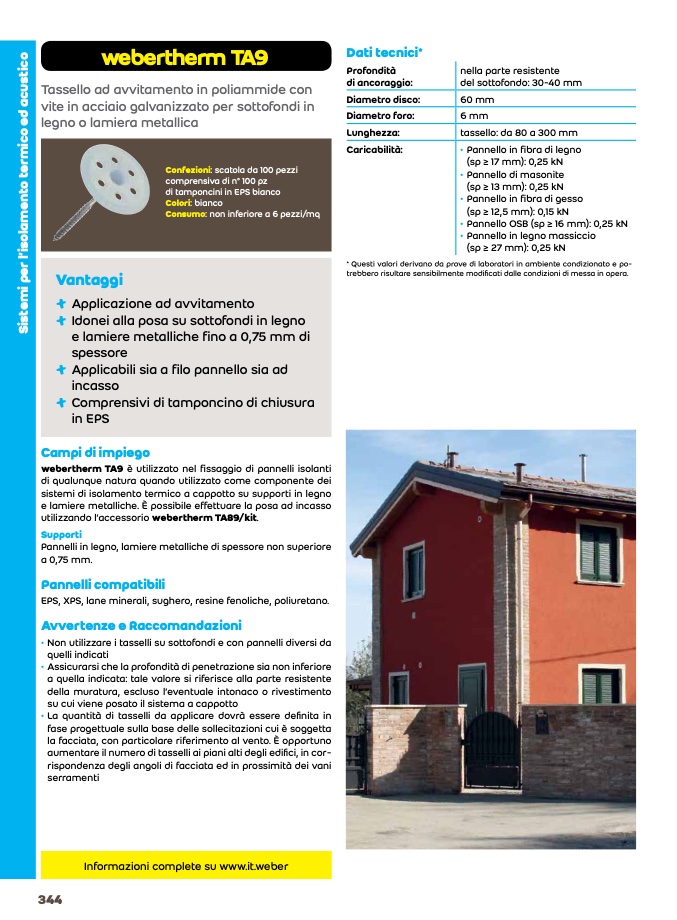

webertherm TA9
Tassello ad avvitamento in poliammide con
vite in acciaio galvanizzato per sottofondi in
legno o lamiera metallica
Campi di impiego
webertherm TA9 è utilizzato nel fissaggio di pannelli isolanti
di qualunque natura quando utilizzato come componente dei
sistemi di isolamento termico a cappotto su supporti in legno
e lamiere metalliche. È possibile effettuare la posa ad incasso
utilizzando l’accessorio webertherm TA89/kit.
Supporti
Pannelli in legno, lamiere metalliche di spessore non superiore
a 0,75 mm.
Pannelli compatibili
EPS, XPS, lane minerali, sughero, resine fenoliche, poliuretano.
Avvertenze e Raccomandazioni
• Non utilizzare i tasselli su sottofondi e con pannelli diversi da
quelli indicati
• Assicurarsi che la profondità di penetrazione sia non inferiore
a quella indicata: tale valore si riferisce alla parte resistente
della muratura, escluso l’eventuale intonaco o rivestimento
su cui viene posato il sistema a cappotto
• La quantità di tasselli da applicare dovrà essere definita in
fase progettuale sulla base delle sollecitazioni cui è soggetta
la facciata, con particolare riferimento al vento. È opportuno
aumentare il numero di tasselli ai piani alti degli edifici, in cor-
rispondenza degli angoli di facciata ed in prossimità dei vani
serramenti
