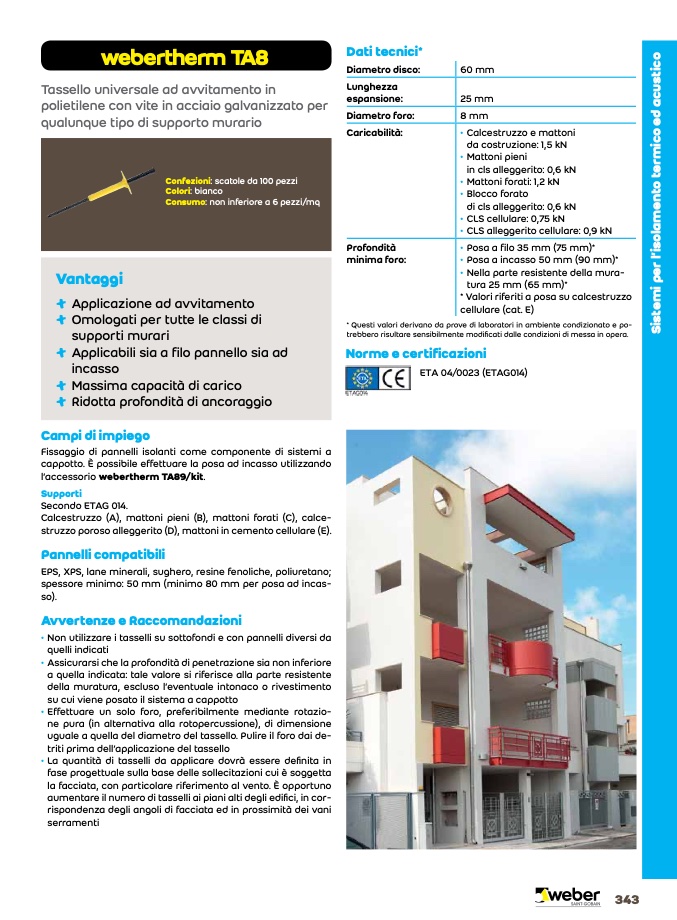

webertherm TA8

Tassello universale ad avvitamento in

polietilene con vite in acciaio galvanizzato per

qualunque tipo di supporto murario

Diametro disco:

60 mm

Lunghezza

espansione:

25 mm

Diametro foro:

8 mm

Caricabilità:

• Calcestruzzo e mattoni

da costruzione: 1,5 kN

• Mattoni pieni

in cls alleggerito: 0,6 kN

• Mattoni forati: 1,2 kN

• Blocco forato

di cls alleggerito: 0,6 kN

• CLS cellulare: 0,75 kN

• CLS alleggerito cellulare: 0,9 kN

Confezioni: scatole da 100 pezzi

Colori: bianco

Consumo: non inferiore a 6 pezzi/mq

Profondità

minima foro:

• Posa a filo 35 mm (75 mm)*

• Posa a incasso 50 mm (90 mm)*

• Nella parte resistente della mura-

tura 25 mm (65 mm)*

* Valori riferiti a posa su calcestruzzo

cellulare (cat. E)

Vantaggi

+

Applicazione ad avvitamento

+

Omologati per tutte le classi di

+

supporti murari

Applicabili sia a filo pannello sia ad

+

incasso

+

Massima capacità di carico

Ridotta profondità di ancoraggio

Campi di impiego

Fissaggio di pannelli isolanti come componente di sistemi a

cappotto. È possibile effettuare la posa ad incasso utilizzando

l’accessorio webertherm TA89/kit.

Supporti

Secondo ETAG 014.

Calcestruzzo (A), mattoni pieni (B), mattoni forati (C), calce-

struzzo poroso alleggerito (D), mattoni in cemento cellulare (E).

Pannelli compatibili

EPS, XPS, lane minerali, sughero, resine fenoliche, poliuretano;

spessore minimo: 50 mm (minimo 80 mm per posa ad incas-

so).

Avvertenze e Raccomandazioni

• Non utilizzare i tasselli su sottofondi e con pannelli diversi da

quelli indicati

• Assicurarsi che la profondità di penetrazione sia non inferiore

a quella indicata: tale valore si riferisce alla parte resistente

della muratura, escluso l’eventuale intonaco o rivestimento

su cui viene posato il sistema a cappotto

• Effettuare un solo foro, preferibilmente mediante rotazio-

ne pura (in alternativa alla rotopercussione), di dimensione

uguale a quella del diametro del tassello. Pulire il foro dai de-

triti prima dell’applicazione del tassello

• La quantità di tasselli da applicare dovrà essere definita in

fase progettuale sulla base delle sollecitazioni cui è soggetta

la facciata, con particolare riferimento al vento. È opportuno

aumentare il numero di tasselli ai piani alti degli edifici, in cor-

rispondenza degli angoli di facciata ed in prossimità dei vani

serramenti

Dati tecnici*

* Questi valori derivano da prove di laboratori in ambiente condizionato e po-

trebbero risultare sensibilmente modificati dalle condizioni di messa in opera.

Norme e certificazioni

ETA 04/0023 (ETAG014)
