OIL/GAS HOT WATER BOILERS

138

139

Delivery and obligatory accessories

Delivery of EKO-CUP S3

— Boiler body, boiler casing,

cleaning brush

— Obligatory accessories:

EKO-CUP S3/V3-REG

or CUPREG-Touch

4

5

6

Expansion vessel

7

Oil/gas burner

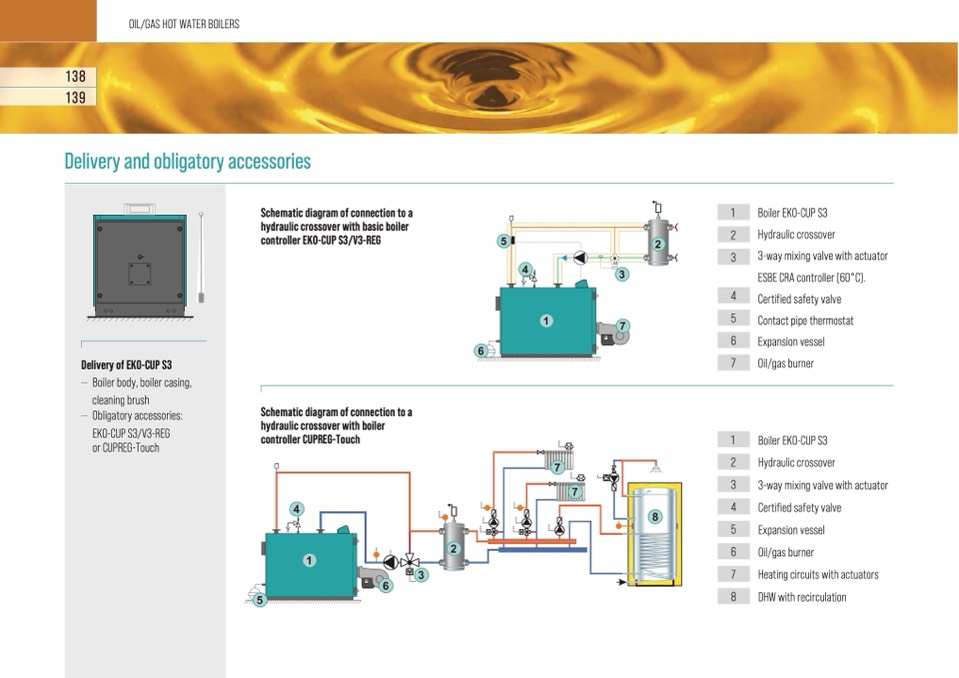

Schematic diagram of connection to a

hydraulic crossover with basic boiler

controller EKO-CUP S3/V3-REG

1

Boiler EKO-CUP S3

2

Hydraulic crossover

Schematic diagram of connection to a

hydraulic crossover with boiler

controller CUPREG-Touch

1

Boiler EKO-CUP S3

2

Hydraulic crossover

3

3-way mixing valve with actuator

4

Certified safety valve

5

Expansion vessel

6

Oil/gas burner

7

Heating circuits with actuators

8

DHW with recirculation

3

3-way mixing valve with actuator

ESBE CRA controller (60°C).

Certified safety valve

Contact pipe thermostat
