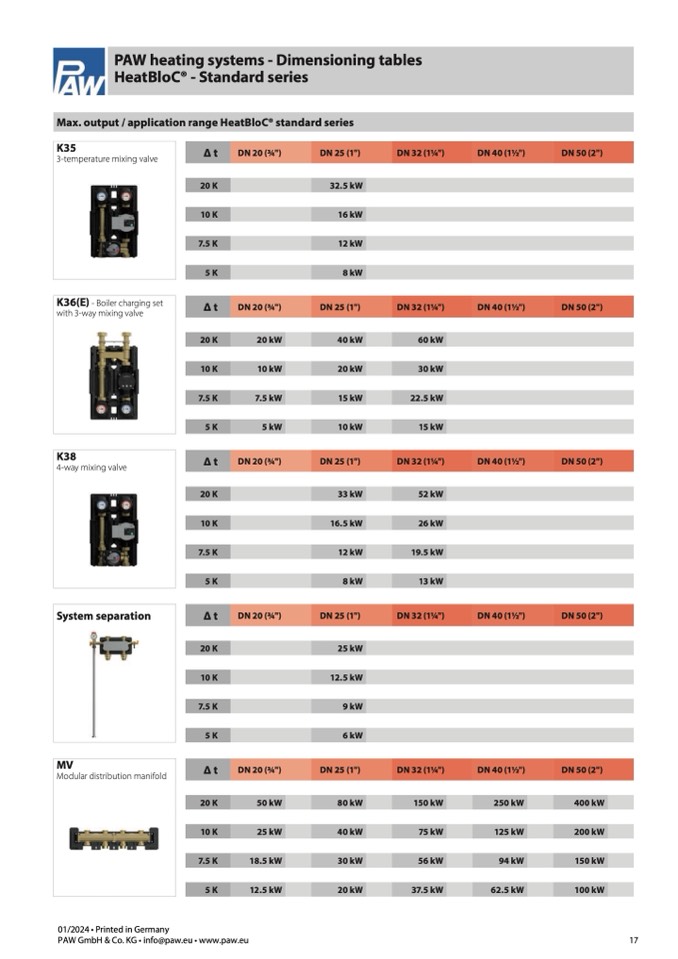

PAW heating systems - Dimensioning tables

HeatBloC® - Standard series

Max. output / application range HeatBloC® standard series

K35

3-temperature mixing valve

K36(E) - Boiler charging set

with 3-way mixing valve

K38

4-way mixing valve

System separation

MV

Modular distribution manifold

01/2024 • Printed in Germany

PAW GmbH & Co. KG • info@paw.eu • www.paw.eu

17

∆t

DN 20 (3⁄4")

DN 25 (1")

DN 32 (1

1⁄4")

DN 40 (1

1⁄2")

DN 50 (2")

20 K

32.5 kW

10 K

16 kW

7.5 K

12 kW

5K

8 kW

∆t

DN 20 (3⁄4")

DN 25 (1")

DN 32 (1

1⁄4")

DN 40 (1

1⁄2")

DN 50 (2")

20 K

20 kW

40 kW

60 kW

10 K

10 kW

20 kW

30 kW

7.5 K

7.5 kW

15 kW

22.5 kW

5K

5 kW

10 kW

15 kW

∆t

DN 20 (3⁄4")

DN 25 (1")

DN 32 (1

1⁄4")

DN 40 (1

1⁄2")

DN 50 (2")

20 K

33 kW

52 kW

10 K

16.5 kW

26 kW

7.5 K

12 kW

19.5 kW

5K

8 kW

13 kW

∆t

DN 20 (3⁄4")

DN 25 (1")

DN 32 (1

1⁄4")

DN 40 (1

1⁄2")

DN 50 (2")

20 K

25 kW

10 K

12.5 kW

7.5 K

9 kW

5K

6 kW

∆t

DN 20 (3⁄4")

DN 25 (1")

DN 32 (1

1⁄4")

DN 40 (1

1⁄2")

DN 50 (2")

20 K

50 kW

80 kW

150 kW

250 kW

400 kW

10 K

25 kW

40 kW

75 kW

125 kW

200 kW

7.5 K

18.5 kW

30 kW

56 kW

94 kW

150 kW

5K

12.5 kW

20 kW

37.5 kW

62.5 kW

100 kW
