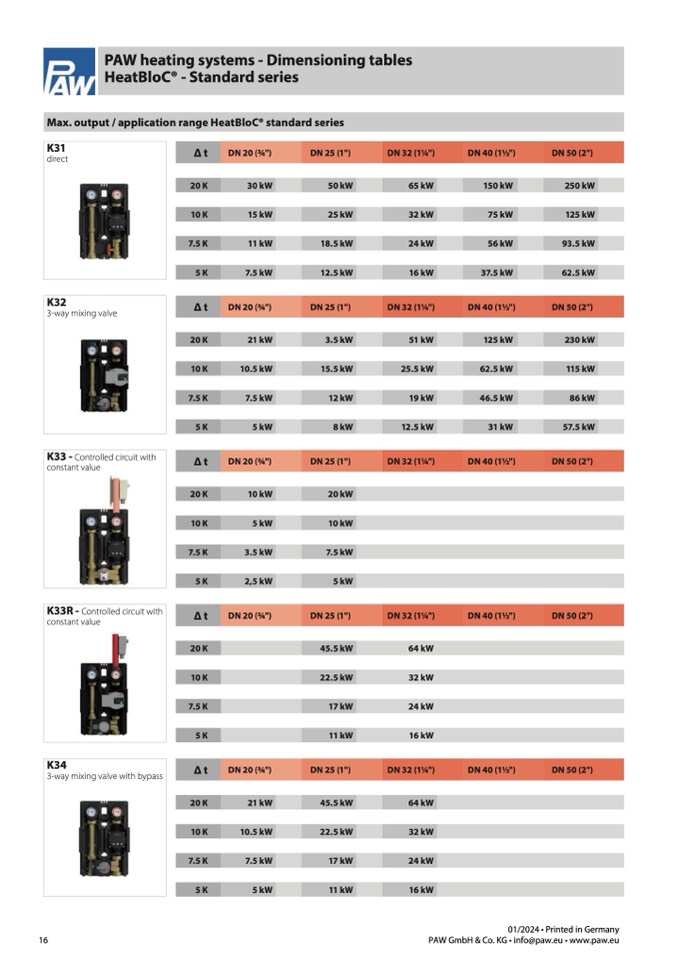

PAW heating systems - Dimensioning tables

HeatBloC® - Standard series

Max. output / application range HeatBloC® standard series

K31

direct

K32

3-way mixing valve

K33 - Controlled circuit with

constant value

K33R - Controlled circuit with

constant value

K34

3-way mixing valve with bypass

01/2024 • Printed in Germany

16

PAW GmbH & Co. KG • info@paw.eu • www.paw.eu

∆t

DN 20 (3⁄4")

DN 25 (1")

DN 32 (1

1⁄4")

DN 40 (1

1⁄2")

DN 50 (2")

20 K

30 kW

50 kW

65 kW

150 kW

250 kW

10 K

15 kW

25 kW

32 kW

75 kW

125 kW

7.5 K

11 kW

18.5 kW

24 kW

56 kW

93.5 kW

5K

7.5 kW

12.5 kW

16 kW

37.5 kW

62.5 kW

∆t

DN 20 (3⁄4")

DN 25 (1")

DN 32 (1

1⁄4")

DN 40 (1

1⁄2")

DN 50 (2")

20 K

21 kW

3.5 kW

51 kW

125 kW

230 kW

10 K

10.5 kW

15.5 kW

25.5 kW

62.5 kW

115 kW

7.5 K

7.5 kW

12 kW

19 kW

46.5 kW

86 kW

5K

5 kW

8 kW

12.5 kW

31 kW

57.5 kW

∆t

DN 20 (3⁄4")

DN 25 (1")

DN 32 (1

1⁄4")

DN 40 (1

1⁄2")

DN 50 (2")

20 K

10 kW

20 kW

10 K

5 kW

10 kW

7.5 K

3.5 kW

7.5 kW

5K

2,5 kW

5 kW

∆t

DN 20 (3⁄4")

DN 25 (1")

DN 32 (1

1⁄4")

DN 40 (1

1⁄2")

DN 50 (2")

20 K

45.5 kW

64 kW

10 K

22.5 kW

32 kW

7.5 K

17 kW

24 kW

5K

11 kW

16 kW

∆t

DN 20 (3⁄4")

DN 25 (1")

DN 32 (1

1⁄4")

DN 40 (1

1⁄2")

DN 50 (2")

20 K

21 kW

45.5 kW

64 kW

10 K

10.5 kW

22.5 kW

32 kW

7.5 K

7.5 kW

17 kW

24 kW

5K

5 kW

11 kW

16 kW
