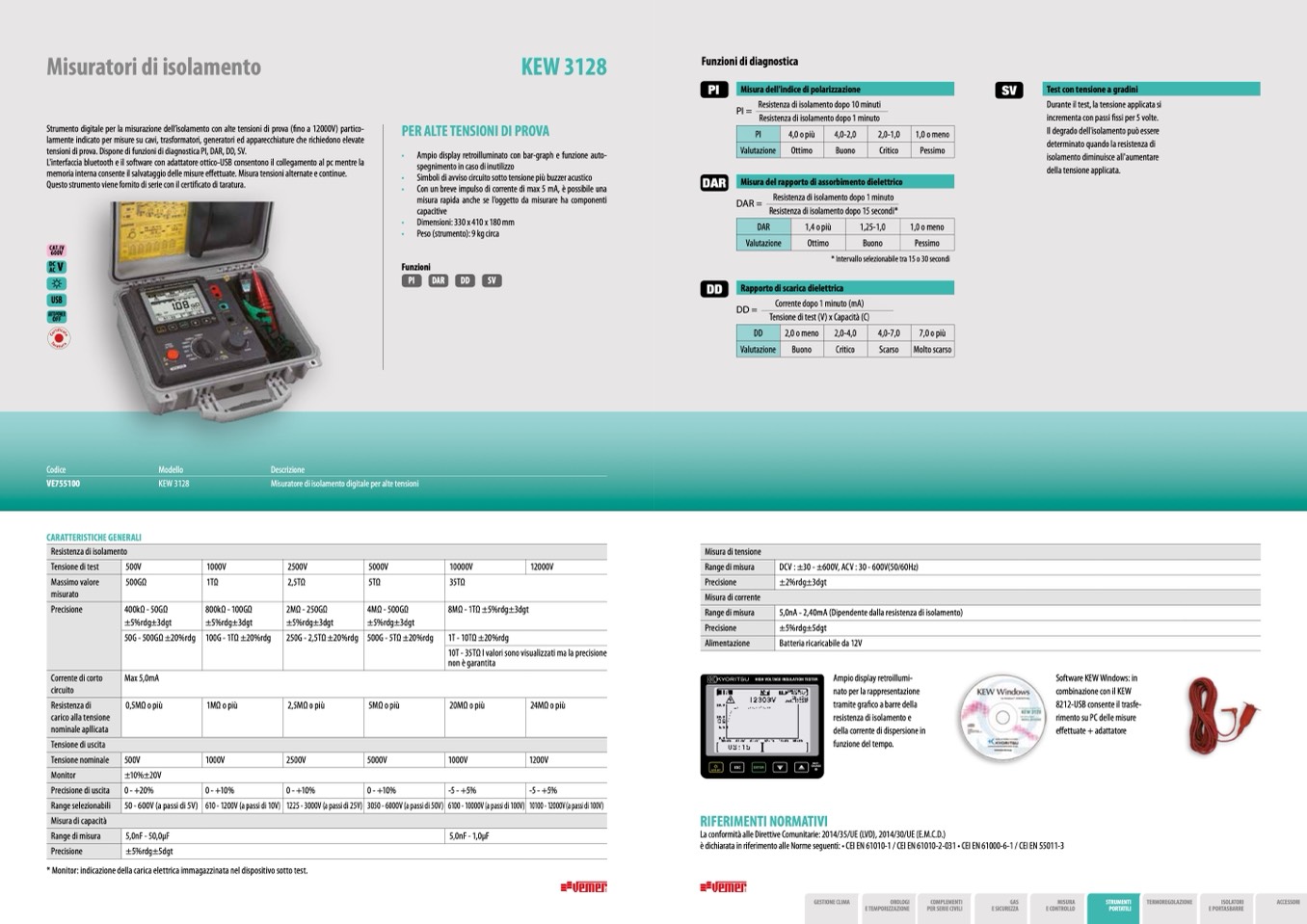

Misuratori di isolamento
Strumento digitale per la misurazione dell’isolamento con alte tensioni di prova (fino a 12000V) partico-
larmente indicato per misure su cavi, trasformatori, generatori ed apparecchiature che richiedono elevate
tensioni di prova. Dispone di funzioni di diagnostica PI, DAR, DD, SV.
L'interfaccia bluetooth e il software con adattatore ottico-USB consentono il collegamento al pc mentre la
memoria interna consente il salvataggio delle misure effettuate. Misura tensioni alternate e continue.
Questo strumento viene fornito di serie con il certificato di taratura.
CAT.IV
600V
DC
AC
V
USB
AUTOPOWER
OFF
KEW 3128
PER ALTE TENSIONI DI PROVA
• Ampio display retroilluminato con bar-graph e funzione auto-
spegnimento in caso di inutilizzo
• Simboli di avviso circuito sotto tensione più buzzer acustico
• Con un breve impulso di corrente di max 5 mA, è possibile una
misura rapida anche se l’oggetto da misurare ha componenti
capacitive
• Dimensioni: 330 x 410 x 180 mm
• Peso (strumento): 9 kg circa
Funzioni
PI
DAR
DD
SV
Funzioni di diagnostica
PI
DAR
DD
SV
Test con tensione a gradini
Durante il test, la tensione applicata si
incrementa con passi fissi per 5 volte.
Il degrado dell'isolamento può essere
determinato quando la resistenza di
isolamento diminuisce all'aumentare
della tensione applicata.
Misura dell'indice di polarizzazione
PI =
Resistenza di isolamento dopo 10 minuti
Resistenza di isolamento dopo 1 minuto
PI
4,0 o più
4,0-2,0
2,0-1,0
1,0 o meno
Valutazione
Ottimo
Buono
Critico
Pessimo
Misura del rapporto di assorbimento dielettrico
DAR =
Resistenza di isolamento dopo 1 minuto
Resistenza di isolamento dopo 15 secondi*
* Intervallo selezionabile tra 15 o 30 secondi
DAR
1,4 o più
1,25-1,0
1,0 o meno
Valutazione
Ottimo
Buono
Pessimo
Rapporto di scarica dielettrica
DD =
Corrente dopo 1 minuto (mA)
Tensione di test (V) x Capacità (C)
DD
2,0 o meno
2,0-4,0
4,0-7,0
7,0 o più
Valutazione
Buono
Critico
Scarso
Molto scarso
Codice
VE755100
CARATTERISTICHE GENERALI
Modello
KEW 3128
Descrizione
Misuratore di isolamento digitale per alte tensioni
Resistenza di isolamento
Tensione di test
500V
1000V
2500V
5000V
10000V
12000V
Massimo valore
misurato
500GΩ
1TΩ
2,5TΩ
5TΩ
35TΩ
Precisione
400kΩ - 50GΩ
±5%rdg±3dgt
800kΩ - 100GΩ
±5%rdg±3dgt
2MΩ - 250GΩ
±5%rdg±3dgt
4MΩ - 500GΩ
±5%rdg±3dgt
8MΩ - 1TΩ ±5%rdg±3dgt
50G - 500GΩ ±20%rdg
100G - 1TΩ ±20%rdg
250G - 2,5TΩ ±20%rdg
500G - 5TΩ ±20%rdg
1T - 10TΩ ±20%rdg
10T - 35TΩ I valori sono visualizzati ma la precisione
non è garantita
Corrente di corto
circuito
Max 5,0mA
Resistenza di
carico alla tensione
nominale apllicata
0,5MΩ o più
1MΩ o più
2,5MΩ o più
5MΩ o più
20MΩ o più
24MΩ o più
Tensione di uscita
Tensione nominale
500V
1000V
2500V
5000V
1000V
1200V
Monitor
±10%±20V
Precisione di uscita
0 - +20%
0 - +10%
0 - +10%
0 - +10%
-5 - +5%
-5 - +5%
Range selezionabili
50 - 600V (a passi di 5V)
610 - 1200V (a passi di 10V)
1225 - 3000V (a passi di 25V)
3050 - 6000V (a passi di 50V)
6100 - 10000V (a passi di 100V)
10100 - 12000V (a passi di 100V)
Misura di capacità
Range di misura
5,0nF - 50,0μF
5,0nF - 1,0μF
Precisione
±5%rdg±5dgt
Misura di tensione
Range di misura
DCV : ±30 - ±600V, ACV : 30 - 600V(50/60Hz)
Precisione
±2%rdg±3dgt
Misura di corrente
Range di misura
5,0nA - 2,40mA (Dipendente dalla resistenza di isolamento)
Precisione
±5%rdg±5dgt
Alimentazione
Batteria ricaricabile da 12V
Ampio display retroillumi-
nato per la rappresentazione
tramite grafico a barre della
resistenza di isolamento e
della corrente di dispersione in
funzione del tempo.
Software KEW Windows: in
combinazione con il KEW
8212-USB consente il trasfe-
rimento su PC delle misure
effettuate + adattatore
* Monitor: indicazione della carica elettrica immagazzinata nel dispositivo sotto test.
RIFERIMENTI NORMATIVI
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD), 2014/30/UE (E.M.C.D.)
è dichiarata in riferimento alle Norme seguenti: • CEI EN 61010-1 / CEI EN 61010-2-031 • CEI EN 61000-6-1 / CEI EN 55011-3
