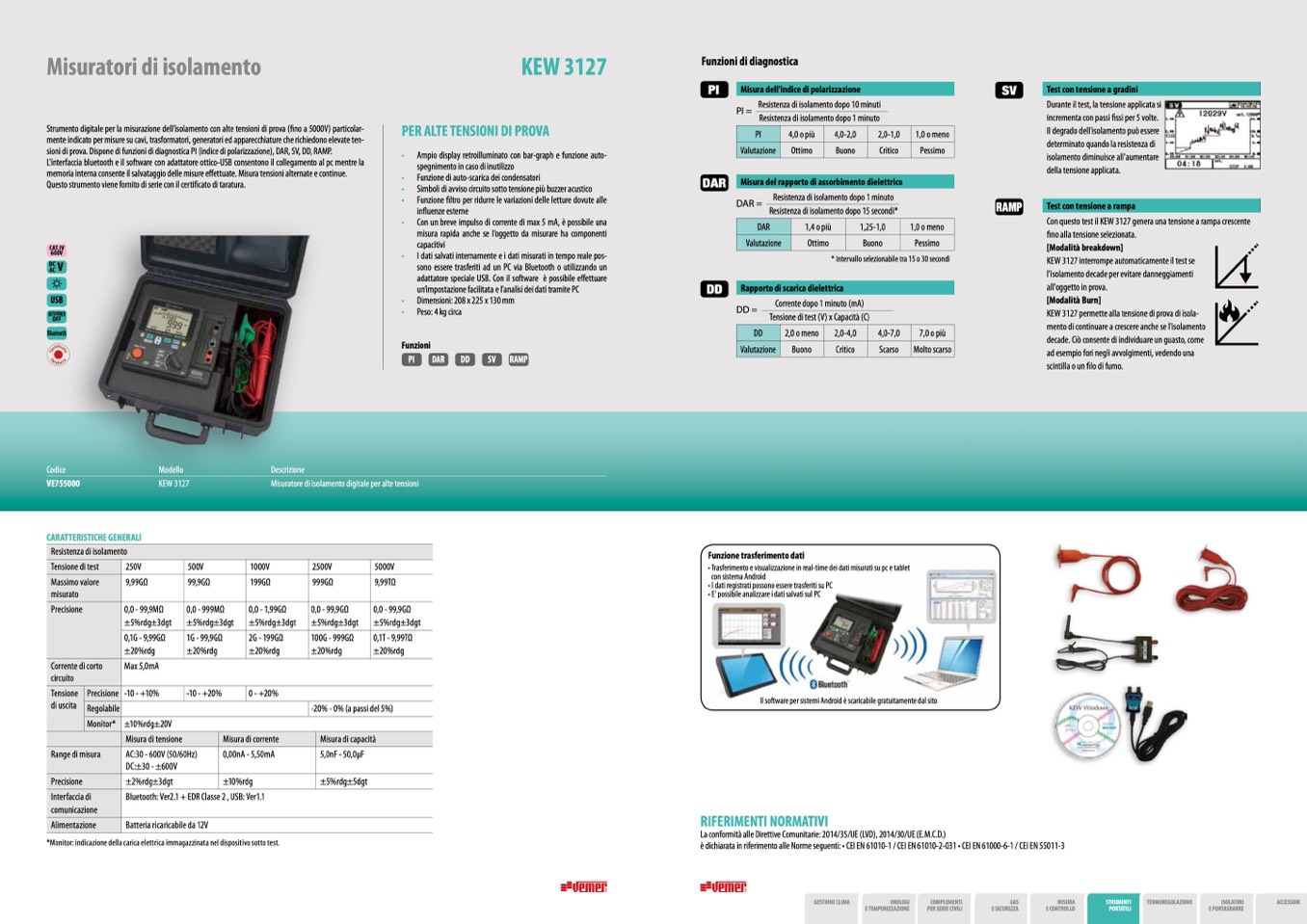

Misuratori di isolamento
Strumento digitale per la misurazione dell’isolamento con alte tensioni di prova (fino a 5000V) particolar-
mente indicato per misure su cavi, trasformatori, generatori ed apparecchiature che richiedono elevate ten-
sioni di prova. Dispone di funzioni di diagnostica PI (indice di polarizzazione), DAR, SV, DD, RAMP.
L'interfaccia bluetooth e il software con adattatore ottico-USB consentono il collegamento al pc mentre la
memoria interna consente il salvataggio delle misure effettuate. Misura tensioni alternate e continue.
Questo strumento viene fornito di serie con il certificato di taratura.
CAT.IV
600V
DC
AC
V
USB
AUTOPOWER
OFF
Bluetooth
KEW 3127
PER ALTE TENSIONI DI PROVA
Funzioni di diagnostica
PI
SV
Test con tensione a gradini
Durante il test, la tensione applicata si
incrementa con passi fissi per 5 volte.
Il degrado dell'isolamento può essere
determinato quando la resistenza di
isolamento diminuisce all'aumentare
della tensione applicata.
Test con tensione a rampa
Con questo test il KEW 3127 genera una tensione a rampa crescente
fino alla tensione selezionata.
[Modalità breakdown]
KEW 3127 interrompe automaticamente il test se
l'isolamento decade per evitare danneggiamenti
all'oggetto in prova.
[Modalità Burn]
KEW 3127 permette alla tensione di prova di isola-
mento di continuare a crescere anche se l'isolamento
decade. Ciò consente di individuare un guasto, come
ad esempio fori negli avvolgimenti, vedendo una
scintilla o un filo di fumo.
Misura dell'indice di polarizzazione
PI =
Resistenza di isolamento dopo 10 minuti
Resistenza di isolamento dopo 1 minuto
•
•
•
•
•
•
•
•
Ampio display retroilluminato con bar-graph e funzione auto-
spegnimento in caso di inutilizzo
Funzione di auto-scarica dei condensatori
Simboli di avviso circuito sotto tensione più buzzer acustico
Funzione filtro per ridurre le variazioni delle letture dovute alle
influenze esterne
Con un breve impulso di corrente di max 5 mA, è possibile una
misura rapida anche se l’oggetto da misurare ha componenti
capacitivi
I dati salvati internamente e i dati misurati in tempo reale pos-
sono essere trasferiti ad un PC via Bluetooth o utilizzando un
adattatore speciale USB. Con il software è possibile effettuare
un’impostazione facilitata e l’analisi dei dati tramite PC
Dimensioni: 208 x 225 x 130 mm
DAR Misura del rapporto di assorbimento dielettrico
PI
4,0 o più
4,0-2,0
2,0-1,0
1,0 o meno
Valutazione
Ottimo
Buono
Critico
Pessimo
DAR =
Resistenza di isolamento dopo 1 minuto
Resistenza di isolamento dopo 15 secondi*
* Intervallo selezionabile tra 15 o 30 secondi
RAMP
DAR
1,4 o più
1,25-1,0
1,0 o meno
Valutazione
Ottimo
Buono
Pessimo
DD Rapporto di scarica dielettrica
Peso: 4 kg circa
DD =
Corrente dopo 1 minuto (mA)
Tensione di test (V) x Capacità (C)
DD
2,0 o meno
2,0-4,0
4,0-7,0
7,0 o più
Valutazione
Buono
Critico
Scarso
Molto scarso
Funzioni
PI
DAR
DD
SV RAMP
Codice
VE755000
CARATTERISTICHE GENERALI
Modello
KEW 3127
Descrizione
Misuratore di isolamento digitale per alte tensioni
Resistenza di isolamento
Tensione di test
250V
500V
1000V
2500V
5000V
Massimo valore
misurato
9,99GΩ
99,9GΩ
199GΩ
999GΩ
9,99TΩ
Precisione
0,0 - 99,9MΩ
±5%rdg±3dgt
0,0 - 999MΩ
±5%rdg±3dgt
0,0 - 1,99GΩ
±5%rdg±3dgt
0,0 - 99,9GΩ
±5%rdg±3dgt
0,0 - 99,9GΩ
±5%rdg±3dgt
0,1G - 9,99GΩ
±20%rdg
1G - 99,9GΩ
±20%rdg
2G - 199GΩ
±20%rdg
100G - 999GΩ
±20%rdg
0,1T - 9,99TΩ
±20%rdg
Corrente di corto
circuito
Max 5,0mA
Tensione
di uscita
Precisione
-10 - +10%
-10 - +20%
0 - +20%
Regolabile
-20% - 0% (a passi del 5%)
Monitor*
±10%rdg±20V
Misura di tensione
Misura di corrente
Misura di capacità
Range di misura
AC:30 - 600V (50/60Hz)
DC:±30 - ±600V
0,00nA - 5,50mA
5,0nF - 50,0μF
Precisione
±2%rdg±3dgt
±10%rdg
±5%rdg±5dgt
Interfaccia di
comunicazione
Bluetooth: Ver2.1 + EDR Classe 2 , USB: Ver1.1
Alimentazione
Batteria ricaricabile da 12V
*Monitor: indicazione della carica elettrica immagazzinata nel dispositivo sotto test.
Funzione trasferimento dati
• Trasferimento e visualizzazione in real-time dei dati misurati su pc e tablet
con sistema Android
• I dati registrati possono essere trasferiti su PC
• E' possibile analizzare i dati salvati sul PC
Il software per sistemi Android è scaricabile gratuitamente dal sito
RIFERIMENTI NORMATIVI
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD), 2014/30/UE (E.M.C.D.)
è dichiarata in riferimento alle Norme seguenti: • CEI EN 61010-1 / CEI EN 61010-2-031 • CEI EN 61000-6-1 / CEI EN 55011-3
