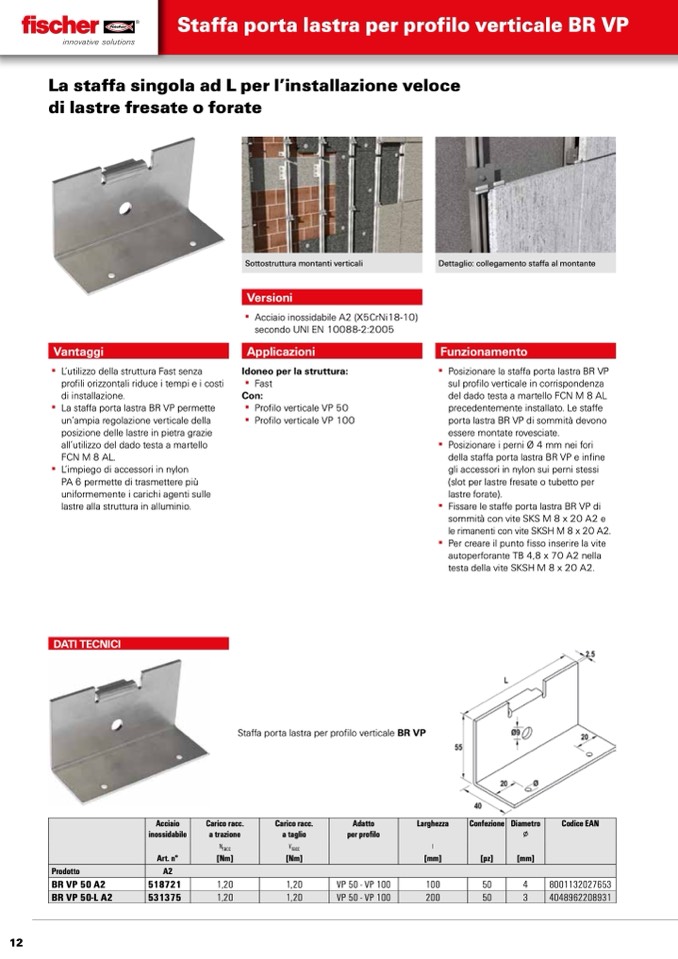

Staffa porta lastra per profilo verticale BR VP

La staffa singola ad L per l’installazione veloce

di lastre fresate o forate

Vantaggi

▪▪ L’utilizzo▪della▪struttura▪Fast▪senza▪

profili▪orizzontali▪riduce▪i▪tempi▪e▪i▪costi▪

di▪installazione.

▪▪ La▪staffa▪porta▪lastra▪BR VP▪permette▪

un’ampia▪regolazione▪verticale▪della▪

posizione▪delle▪lastre▪in▪pietra▪grazie▪

all’utilizzo▪del▪dado▪testa▪a▪martello▪

FCN M 8 AL.

▪▪ L’impiego▪di▪accessori▪in▪nylon▪

PA▪6▪permette▪di▪trasmettere▪più▪

uniformemente▪i▪carichi▪agenti▪sulle▪

lastre▪alla▪struttura▪in▪alluminio.

Sottostruttura montanti verticali

Versioni

▪▪ Acciaio▪inossidabile▪A2▪(X5CrNi18-10)▪

secondo▪UNI▪EN▪10088-2:2005

Applicazioni

Idoneo per la struttura:

▪▪ Fast

Con:

▪▪ Profilo▪verticale▪VP▪50

▪▪ Profilo▪verticale▪VP▪100

Dettaglio: collegamento staffa al montante

Funzionamento

▪▪

▪▪

▪▪

▪▪

Posizionare▪la▪staffa▪porta▪lastra▪BR VP▪

sul▪profilo▪verticale▪in▪corrispondenza▪

del▪dado▪testa▪a▪martello▪FCN M 8 AL▪

precedentemente▪installato.▪Le▪staffe▪

porta▪lastra▪BR▪VP▪di▪sommità▪devono▪

essere▪montate▪rovesciate.

Posizionare▪i▪perni▪Ø 4 mm▪nei▪fori▪

della▪staffa▪porta▪lastra▪BR VP▪e▪infine▪

gli▪accessori▪in▪nylon▪sui▪perni▪stessi▪

(slot▪per▪lastre▪fresate▪o▪tubetto▪per▪

lastre▪forate).

Fissare▪le▪staffe▪porta▪lastra▪BR▪VP▪di▪

sommità▪con▪vite▪SKS M 8 x 20 A2▪e▪

le▪rimanenti▪con▪vite▪SKSH M 8 x 20 A2.

Per▪creare▪il▪punto▪fisso▪inserire▪la▪vite▪

autoperforante▪TB 4,8 x 70 A2▪nella▪

testa▪della▪vite▪SKSH M 8 x 20 A2.

DATI TECNICI

Staffa▪porta▪lastra▪per▪profilo▪verticale BR VP

Acciaio

inossidabile

Carico racc.

a trazione

Carico racc.

a taglio

Adatto

per profilo

Larghezza Confezione Diametro

∅

Codice EAN

Nracc Vracc

l

Art. n° [Nm] [Nm]

[mm] [pz] [mm]

Prodotto

A2

BR VP 50 A2 518721 1,20 1,20 VP 50 - VP 100

100 50 4 8001132027653

BR VP 50-L A2

531375

1,20

1,20

VP 50 - VP 100

200

50

3

4048962208931
