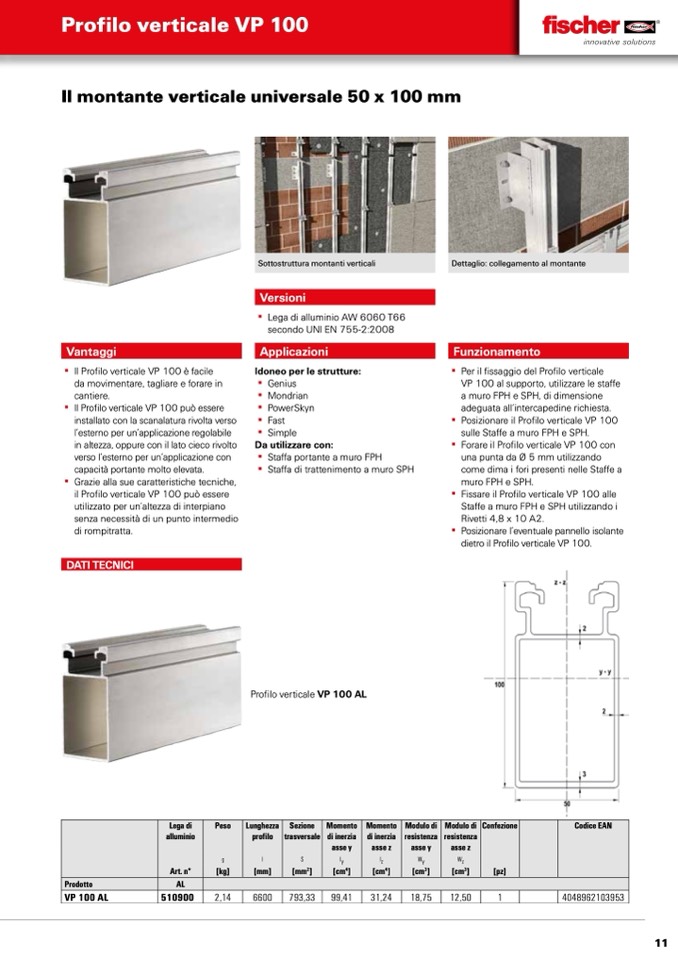

Profilo verticale VP 100
Il montante verticale universale 50 x 100 mm
Vantaggi
▪▪ Il▪Profilo▪verticale▪VP 100▪è▪facile▪
da▪movimentare,▪tagliare▪e▪forare▪in▪
cantiere.
▪▪ Il▪Profilo▪verticale▪VP 100▪può▪essere▪
installato▪con▪la▪scanalatura▪rivolta▪verso▪
l’esterno▪per▪un’applicazione▪regolabile▪
in▪altezza,▪oppure▪con▪il▪lato▪cieco▪rivolto▪
verso▪l’esterno▪per▪un’applicazione▪con▪
capacità▪portante▪molto▪elevata.
▪▪ Grazie▪alla▪sue▪caratteristiche▪tecniche,▪
il▪Profilo▪verticale▪VP 100▪può▪essere▪
utilizzato▪per▪un’altezza▪di▪interpiano▪
senza▪necessità▪di▪un▪punto▪intermedio▪
di▪rompitratta.
Sottostruttura montanti verticali
Versioni
▪▪ Lega▪di▪alluminio▪AW▪6060▪T66▪
secondo▪UNI▪EN▪755-2:2008
Applicazioni
Idoneo per le strutture:
▪▪ Genius
▪▪ Mondrian
▪▪ PowerSkyn
▪▪ Fast
▪▪ Simple
Da utilizzare con:
▪▪ Staffa▪portante▪a▪muro▪FPH
▪▪ Staffa▪di▪trattenimento▪a▪muro▪SPH
Dettaglio: collegamento al montante
Funzionamento
▪▪ Per▪il▪fissaggio▪del▪Profilo▪verticale▪
VP 100▪al▪supporto,▪utilizzare▪le▪staffe▪
a▪muro▪FPH▪e▪SPH,▪di▪dimensione▪
adeguata▪all’intercapedine▪richiesta.
▪▪ Posizionare▪il▪Profilo▪verticale▪VP 100▪
sulle▪Staffe▪a▪muro▪FPH▪e▪SPH.
▪▪ Forare▪il▪Profilo▪verticale▪VP 100▪con▪
una▪punta▪da▪Ø 5 mm▪utilizzando▪
come▪dima▪i▪fori▪presenti▪nelle▪Staffe▪a▪
muro▪FPH▪e▪SPH.
▪▪ Fissare▪il▪Profilo▪verticale▪VP 100▪alle▪
Staffe▪a▪muro▪FPH▪e▪SPH▪utilizzando▪i▪
Rivetti▪4,8 x 10 A2.
▪▪ Posizionare▪l’eventuale▪pannello▪isolante▪
dietro▪il▪Profilo▪verticale▪VP 100.
DATI TECNICI
Profilo▪verticale▪VP 100 AL
Lega di
alluminio
Peso
Lunghezza
profilo
Sezione
trasversale
Momento
di inerzia
asse y
Momento
di inerzia
asse z
Modulo di
resistenza
asse y
Modulo di
resistenza
asse z
Confezione Codice EAN
g
l S
Iy Iz
Wy
Wz
Art. n° [kg]
[mm] [mm
2
]
[cm
4
] [cm
4
]
[cm
3
]
[cm
3
]
[pz]
Prodotto
AL
VP 100 AL 510900 2,14
6600 793,33
99,41 31,24
18,75
12,50
1 4048962103953
