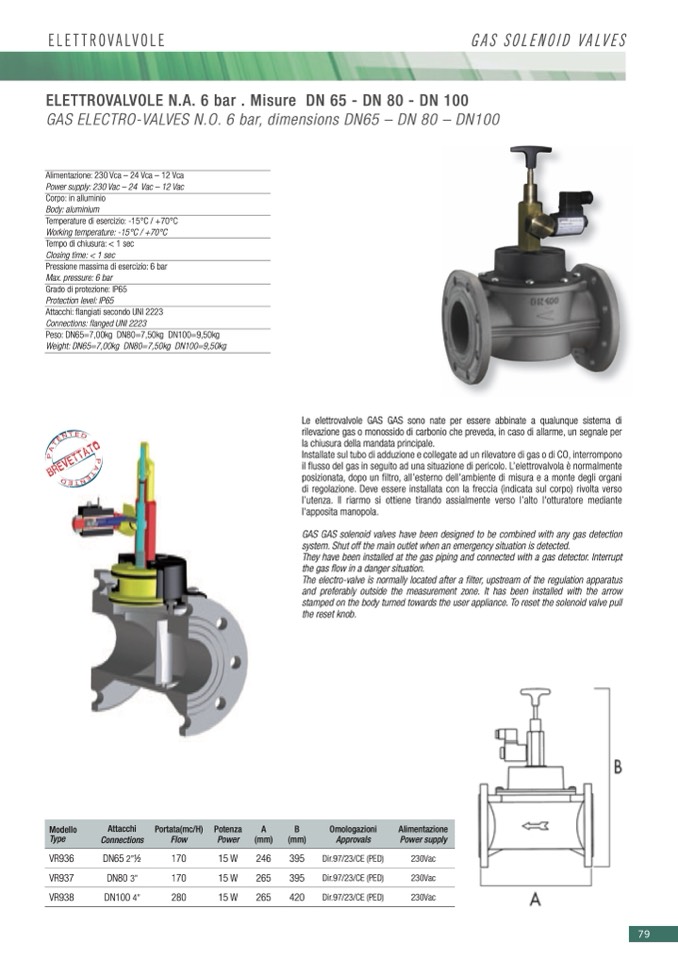

ELETTROVALVOLE
GAS SOLENOID VALVES
ELETTROVALVOLE N.A. 6 bar . Misure DN 65 - DN 80 - DN 100
GAS ELECTRO-VALVES N.O. 6 bar, dimensions DN65 – DN 80 – DN100
Alimentazione: 230 Vca – 24 Vca – 12 Vca
Power supply: 230 Vac – 24 Vac – 12 Vac
Corpo: in alluminio
Body: aluminium
Temperature di esercizio: -15°C / +70°C
Working temperature: -15°C / +70°C
Tempo di chiusura: < 1 sec
Closing time: < 1 sec
Pressione massima di esercizio: 6 bar
Max. pressure: 6 bar
Grado di protezione: IP65
Protection level: IP65
Attacchi: flangiati secondo UNI 2223
Connections: flanged UNI 2223
Peso:DN65=7,00kg DN80=7,50kg DN100=9,50kg
Weight:DN65=7,00kg DN80=7,50kg DN100=9,50kg
Modello
Type
VR936
VR937
VR938
Attacchi
Portata(mc/H)
Connections
Flow
DN65 2”1⁄2
170
DN80 3”
170
DN100 4”
280
Potenza
Power
15 W
15 W
15 W
A
B
(mm)
(mm)
246
395
265
395
265
420
Omologazioni
Approvals
Dir.97/23/CE (PED)
Dir.97/23/CE (PED)
Dir.97/23/CE (PED)
Alimentazione
Power supply
230Vac
230Vac
230Vac
Le elettrovalvole GAS GAS sono nate per essere abbinate a qualunque sistema di
rilevazione gas o monossido di carbonio che preveda, in caso di allarme, un segnale per
la chiusura della mandata principale.
Installate sul tubo di adduzione e collegate ad un rilevatore di gas o di CO, interrompono
il flusso del gas in seguito ad una situazione di pericolo. L’elettrovalvola è normalmente
posizionata, dopo un filtro, all’esterno dell’ambiente di misura e a monte degli organi
di regolazione. Deve essere installata con la freccia (indicata sul corpo) rivolta verso
l’utenza. Il riarmo si ottiene tirando assialmente verso l’alto l'otturatore mediante
l'apposita manopola.
GAS GAS solenoid valves have been designed to be combined with any gas detection
system. Shut off the main outlet when an emergency situation is detected.
They have been installed at the gas piping and connected with a gas detector. Interrupt
the gas flow in a danger situation.
The electro-valve is normally located after a filter, upstream of the regulation apparatus
and preferably outside the measurement zone. It has been installed with the arrow
stamped on the body turned towards the user appliance. To reset the solenoid valve pull
the reset knob.
