ELETTROVALVOLE
GAS SOLENOID VALVES
Modello
Type
Attacchi
Connections
Portata(mc/H)
Flow
Potenza
Power
A
(mm)
B
(mm)
Omologazioni
Approvals
Alimentazione
Power supply
78

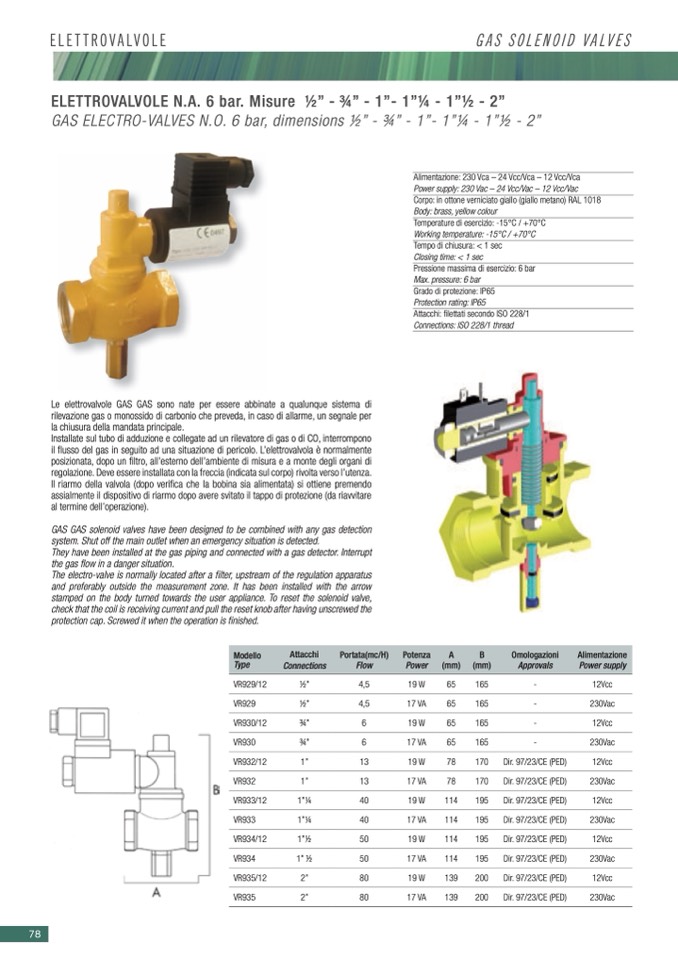

ELETTROVALVOLE N.A. 6 bar. Misure 1⁄2” - 3⁄4” - 1”- 1”1⁄4 - 1”1⁄2 - 2”
GAS ELECTRO-VALVES N.O. 6 bar, dimensions 1⁄2” - 3⁄4” - 1”- 1”1⁄4 - 1”1⁄2 - 2”
Alimentazione: 230 Vca – 24 Vcc/Vca – 12 Vcc/Vca
Power supply: 230 Vac – 24 Vcc/Vac – 12 Vcc/Vac
Corpo: in ottone verniciato giallo (giallo metano) RAL 1018
Body: brass, yellow colour
Temperature di esercizio: -15°C / +70°C
Working temperature: -15°C / +70°C
Tempo di chiusura: < 1 sec
Closing time: < 1 sec
Pressione massima di esercizio: 6 bar
Max. pressure: 6 bar
Grado di protezione: IP65
Protection rating: IP65
Attacchi: filettati secondo ISO 228/1
Connections: ISO 228/1 thread
Le elettrovalvole GAS GAS sono nate per essere abbinate a qualunque sistema di
rilevazione gas o monossido di carbonio che preveda, in caso di allarme, un segnale per
la chiusura della mandata principale.
Installate sul tubo di adduzione e collegate ad un rilevatore di gas o di CO, interrompono
il flusso del gas in seguito ad una situazione di pericolo. L’elettrovalvola è normalmente
posizionata, dopo un filtro, all’esterno dell’ambiente di misura e a monte degli organi di
regolazione. Deve essere installata con la freccia (indicata sul corpo) rivolta verso l’utenza.
Il riarmo della valvola (dopo verifica che la bobina sia alimentata) si ottiene premendo
assialmente il dispositivo di riarmo dopo avere svitato il tappo di protezione (da riavvitare
al termine dell’operazione).
GAS GAS solenoid valves have been designed to be combined with any gas detection
system. Shut off the main outlet when an emergency situation is detected.
They have been installed at the gas piping and connected with a gas detector. Interrupt
the gas flow in a danger situation.
The electro-valve is normally located after a filter, upstream of the regulation apparatus
and preferably outside the measurement zone. It has been installed with the arrow
stamped on the body turned towards the user appliance. To reset the solenoid valve,
check that the coil is receiving current and pull the reset knob after having unscrewed the
protection cap. Screwed it when the operation is finished.
VR929/12
1⁄2”
4,5
VR929
1⁄2”
4,5
19W
65
165
17VA
65
165
-
12Vcc
-
230Vac
-
12Vcc
VR930/12
3⁄4”
VR930
3⁄4”
VR932/12
1”
VR932
1”
VR933/12
1”1⁄4
VR933
1”1⁄4
VR934/12
1”1⁄2
VR934
1”1⁄2
VR935/12
2”
VR935
2”
6
19W
6
17VA
13
19W
13
17VA
40
19W
40
17VA
50
19W
50
17VA
80
19W
80
17VA
65
165
65
165
78
170
78
170
114
195
114
195
114
195
114
195
139
200
139
200
-
Dir. 97/23/CE (PED)
Dir. 97/23/CE (PED)
Dir. 97/23/CE (PED)
Dir. 97/23/CE (PED)
Dir. 97/23/CE (PED)
Dir. 97/23/CE (PED)
Dir. 97/23/CE (PED)
Dir. 97/23/CE (PED)
230Vac
12Vcc
230Vac
12Vcc
230Vac
12Vcc
230Vac
12Vcc
230Vac
