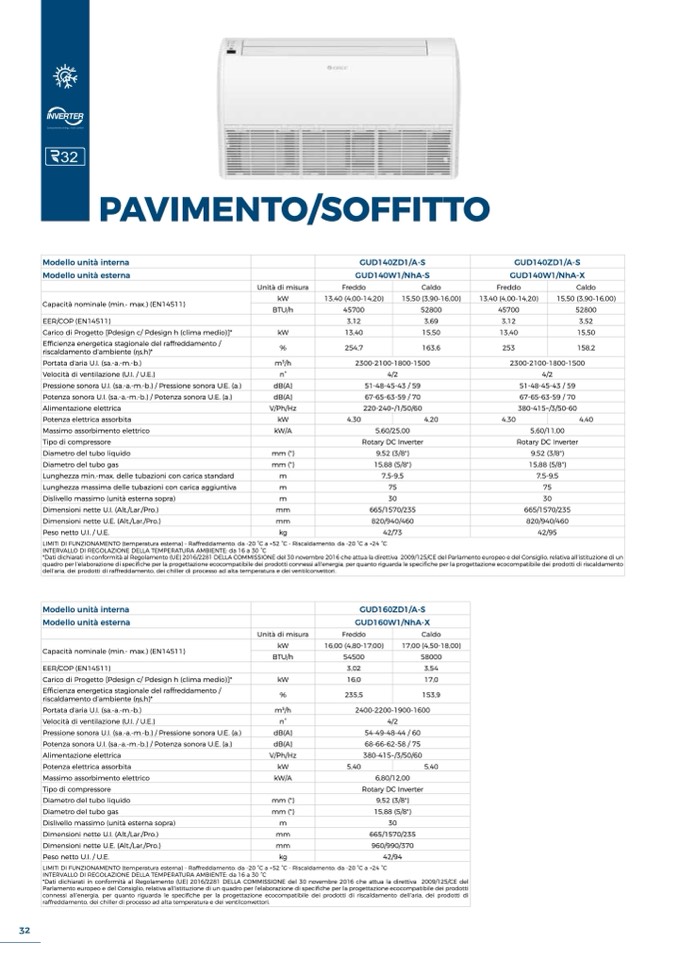

PAVIMENTO/SOFFITTO

Modello unità interna

GUD140ZD1/A-S

GUD140ZD1/A-S

Modello unità esterna

GUD140W1/NhA-S

GUD140W1/NhA-X

Unità di misura

Freddo

Caldo

Freddo

Caldo

Capacità nominale (min.- max.) (EN14511)

kW

13,40 (4,00-14,20)

15,50 (3,90-16,00)

13,40 (4,00-14,20)

15,50 (3,90-16,00)

BTU/h

45700

52800

45700

52800

EER/COP (EN14511)

3,12

3,69

3,12

3,52

Carico di Progetto [Pdesign c/ Pdesign h (clima medio)]*

kW

13,40

15,50

13,40

15,50

Efficienza energetica stagionale del raffreddamento /

riscaldamento d’ambiente (ηs,h)*

%

254,7

163,6

253

158,2

Portata d'aria U.I. (sa.-a.-m.-b.)

m3/h

2300-2100-1800-1500

2300-2100-1800-1500

Velocità di ventilazione (U.I. / U.E.)

n°

4/2

4/2

Pressione sonora U.I. (sa.-a.-m.-b.) / Pressione sonora U.E. (a.)

dB(A)

51-48-45-43 / 59

51-48-45-43 / 59

Potenza sonora U.I. (sa.-a.-m.-b.) / Potenza sonora U.E. (a.)

dB(A)

67-65-63-59 / 70

67-65-63-59 / 70

Alimentazione elettrica

V/Ph/Hz

220-240~/1/50/60

380-415~/3/50-60

Potenza elettrica assorbita

kW

4,30

4,20

4,30

4,40

Massimo assorbimento elettrico

kW/A

5,60/25,00

5,60/11,00

Tipo di compressore

Rotary DC Inverter

Rotary DC Inverter

Diametro del tubo liquido

mm (")

9,52 (3/8")

9,52 (3/8")

Diametro del tubo gas

mm (")

15,88 (5/8")

15,88 (5/8")

Lunghezza min.-max. delle tubazioni con carica standard

m

7,5-9,5

7,5-9,5

Lunghezza massima delle tubazioni con carica aggiuntiva

m

75

75

Dislivello massimo (unità esterna sopra)

m

30

30

Dimensioni nette U.I. (Alt./Lar./Pro.)

mm

665/1570/235

665/1570/235

Dimensioni nette U.E. (Alt./Lar./Pro.)

mm

820/940/460

820/940/460

Peso netto U.I. / U.E.

kg

42/73

42/95

LIMITI DI FUNZIONAMENTO (temperatura esterna) - Raffreddamento: da -20 °C a +52 °C - Riscaldamento: da -20 °C a +24 °C

INTERVALLO DI REGOLAZIONE DELLA TEMPERATURA AMBIENTE: da 16 a 30 °C

*Dati dichiarati in conformità al Regolamento (UE) 2016/2281 DELLA COMMISSIONE del 30 novembre 2016 che attua la direttiva 2009/125/CE del Parlamento europeo e del Consiglio, relativa all’istituzione di un

quadro per l’elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi all’energia, per quanto riguarda le specifiche per la progettazione ecocompatibile dei prodotti di riscaldamento

dell’aria, dei prodotti di raffreddamento, dei chiller di processo ad alta temperatura e dei ventilconvettori.

Modello unità interna

GUD160ZD1/A-S

Modello unità esterna

GUD160W1/NhA-X

Unità di misura

Freddo

Caldo

Capacità nominale (min.- max.) (EN14511)

kW

16,00 (4,80-17,00)

17,00 (4,50-18,00)

BTU/h

54500

58000

EER/COP (EN14511)

3,02

3,54

Carico di Progetto [Pdesign c/ Pdesign h (clima medio)]*

kW

16,0

17,0

Efficienza energetica stagionale del raffreddamento /

riscaldamento d’ambiente (ηs,h)*

%

235,5

153,9

Portata d'aria U.I. (sa.-a.-m.-b.)

m3/h

2400-2200-1900-1600

Velocità di ventilazione (U.I. / U.E.)

n°

4/2

Pressione sonora U.I. (sa.-a.-m.-b.) / Pressione sonora U.E. (a.)

dB(A)

54-49-48-44 / 60

Potenza sonora U.I. (sa.-a.-m.-b.) / Potenza sonora U.E. (a.)

dB(A)

68-66-62-58 / 75

Alimentazione elettrica

V/Ph/Hz

380-415~/3/50/60

Potenza elettrica assorbita

kW

5,40

5,40

Massimo assorbimento elettrico

kW/A

6,80/12,00

Tipo di compressore

Rotary DC Inverter

Diametro del tubo liquido

mm (")

9,52 (3/8")

Diametro del tubo gas

mm (")

15,88 (5/8")

Dislivello massimo (unità esterna sopra)

m

30

Dimensioni nette U.I. (Alt./Lar./Pro.)

mm

665/1570/235

Dimensioni nette U.E. (Alt./Lar./Pro.)

mm

960/990/370

Peso netto U.I. / U.E.

kg

42/94

LIMITI DI FUNZIONAMENTO (temperatura esterna) - Raffreddamento: da -20 °C a +52 °C - Riscaldamento: da -20 °C a +24 °C

INTERVALLO DI REGOLAZIONE DELLA TEMPERATURA AMBIENTE: da 16 a 30 °C

*Dati dichiarati in conformit

à al Regolamento (UE) 2016/2281 DELLA COMMISSIONE del 30 novembre 2016 che attua la direttiva 2009/125/CE del

Parlamento europeo e del Consiglio, relativa all’istituzione di un quadro per l’elaborazione di specifiche per la progettazione ecocompatibile dei prodotti

connessi all’energia, per quanto riguarda le specifiche per la progettazione ecocompatibile dei prodotti di riscaldamento dell’aria, dei prodotti di

raffreddamento, dei chiller di processo ad alta temperatura e dei ventilconvettori.

32
