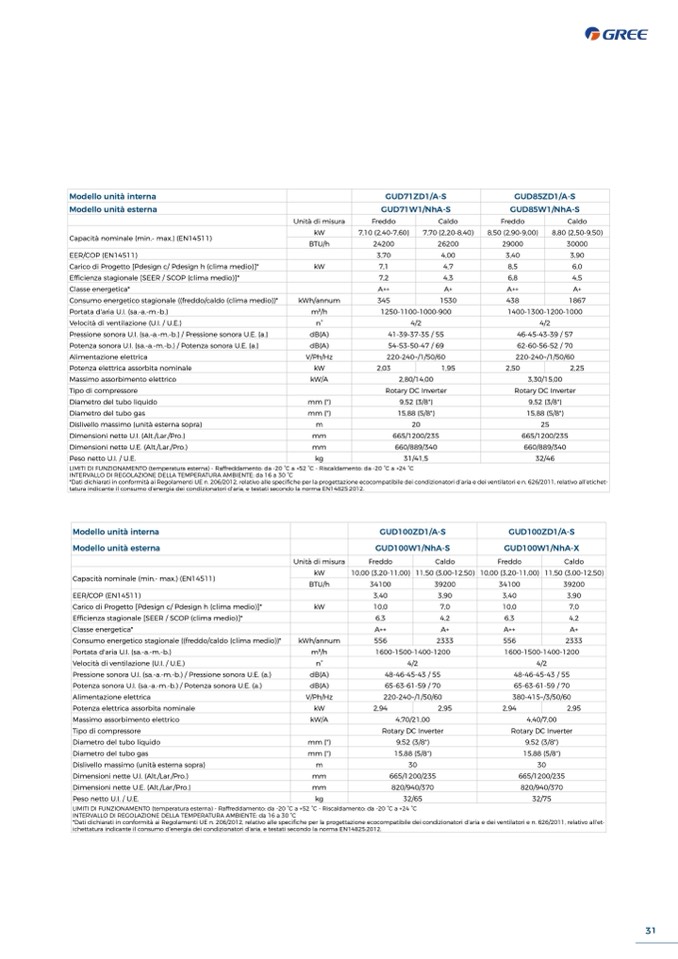

Modello unità interna
GUD71ZD1/A-S
GUD85ZD1/A-S
Modello unità esterna
GUD71W1/NhA-S
GUD85W1/NhA-S
Unità di misura
Freddo
Caldo
Freddo
Caldo
Capacità nominale (min.- max.) (EN14511)
kW
7,10 (2,40-7,60)
7,70 (2,20-8,40)
8,50 (2,90-9,00)
8,80 (2,50-9,50)
BTU/h
24200
26200
29000
30000
EER/COP (EN14511)
3,70
4,00
3,40
3,90
Carico di Progetto [Pdesign c/ Pdesign h (clima medio)]*
kW
7,1
4,7
8,5
6,0
Efficienza stagionale [SEER / SCOP (clima medio)]*
7,2
4,3
6,8
4,5
Classe energetica*
A++
A+
A++
A+
Consumo energetico stagionale ((freddo/caldo (clima medio))*
kWh/annum
345
1530
438
1867
Portata d'aria U.I. (sa.-a.-m.-b.)
m3/h
1250-1100-1000-900
1400-1300-1200-1000
Velocità di ventilazione (U.I. / U.E.)
n°
4/2
4/2
Pressione sonora U.I. (sa.-a.-m.-b.) / Pressione sonora U.E. (a.)
dB(A)
41-39-37-35 / 55
46-45-43-39 / 57
Potenza sonora U.I. (sa.-a.-m.-b.) / Potenza sonora U.E. (a.)
dB(A)
54-53-50-47 / 69
62-60-56-52 / 70
Alimentazione elettrica
V/Ph/Hz
220-240~/1/50/60
220-240~/1/50/60
Potenza elettrica assorbita nominale
kW
2,03
1,95
2,50
2,25
Massimo assorbimento elettrico
kW/A
2,80/14,00
3,30/15,00
Tipo di compressore
Rotary DC Inverter
Rotary DC Inverter
Diametro del tubo liquido
mm (")
9,52 (3/8")
9,52 (3/8")
Diametro del tubo gas
mm (")
15,88 (5/8")
15,88 (5/8")
Dislivello massimo (unità esterna sopra)
m
20
25
Dimensioni nette U.I. (Alt./Lar./Pro.)
mm
665/1200/235
665/1200/235
Dimensioni nette U.E. (Alt./Lar./Pro.)
mm
660/889/340
660/889/340
Peso netto U.I. / U.E.
kg
31/41,5
32/46
LIMITI DI FUNZIONAMENTO (temperatura esterna) - Raffreddamento: da -20 °C a +52 °C - Riscaldamento: da -20 °C a +24 °C
INTERVALLO DI REGOLAZIONE DELLA TEMPERATURA AMBIENTE: da 16 a 30 °C
*Dati dichiarati in conformità ai Regolamenti UE n. 206/2012, relativo alle specifiche per la progettazione ecocompatibile dei condizionatori d’aria e dei ventilatori e n. 626/2011, relativo all’etichet-
tatura indicante il consumo d’energia dei condizionatori d’aria, e testati secondo la norma EN14825:2012.
Modello unità interna
GUD100ZD1/A-S
GUD100ZD1/A-S
Modello unità esterna
GUD100W1/NhA-S
GUD100W1/NhA-X
Unità di misura
Freddo
Caldo
Freddo
Caldo
Capacità nominale (min.- max.) (EN14511)
kW
10,00 (3,20-11,00)
11,50 (3,00-12,50)
10,00 (3,20-11,00)
11,50 (3,00-12,50)
BTU/h
34100
39200
34100
39200
EER/COP (EN14511)
3,40
3,90
3,40
3,90
Carico di Progetto [Pdesign c/ Pdesign h (clima medio)]*
kW
10,0
7,0
10,0
7,0
Efficienza stagionale [SEER / SCOP (clima medio)]*
6,3
4,2
6,3
4,2
Classe energetica*
A++
A+
A++
A+
Consumo energetico stagionale ((freddo/caldo (clima medio))*
kWh/annum
556
2333
556
2333
Portata d'aria U.I. (sa.-a.-m.-b.)
m3/h
1600-1500-1400-1200
1600-1500-1400-1200
Velocità di ventilazione (U.I. / U.E.)
n°
4/2
4/2
Pressione sonora U.I. (sa.-a.-m.-b.) / Pressione sonora U.E. (a.)
dB(A)
48-46-45-43 / 55
48-46-45-43 / 55
Potenza sonora U.I. (sa.-a.-m.-b.) / Potenza sonora U.E. (a.)
dB(A)
65-63-61-59 / 70
65-63-61-59 / 70
Alimentazione elettrica
V/Ph/Hz
220-240~/1/50/60
380-415~/3/50/60
Potenza elettrica assorbita nominale
kW
2,94
2,95
2,94
2,95
Massimo assorbimento elettrico
kW/A
4,70/21,00
4,40/7,00
Tipo di compressore
Rotary DC Inverter
Rotary DC Inverter
Diametro del tubo liquido
mm (")
9,52 (3/8")
9,52 (3/8")
Diametro del tubo gas
mm (")
15,88 (5/8")
15,88 (5/8")
Dislivello massimo (unità esterna sopra)
m
30
30
Dimensioni nette U.I. (Alt./Lar./Pro.)
mm
665/1200/235
665/1200/235
Dimensioni nette U.E. (Alt./Lar./Pro.)
mm
820/940/370
820/940/370
Peso netto U.I. / U.E.
kg
32/65
32/75
LIMITI DI FUNZIONAMENTO (temperatura esterna) - Raffreddamento: da -20 °C a +52 °C - Riscaldamento: da -20 °C a +24 °C
INTERVALLO DI REGOLAZIONE DELLA TEMPERATURA AMBIENTE: da 16 a 30 °C
*Dati dichiarati in conformità ai Regolamenti UE n. 206/2012, relativo alle specifiche per la progettazione ecocompatibile dei condizionatori d’aria e dei ventilatori e n. 626/2011, relativo all’et-
ichettatura indicante il consumo d’energia dei condizionatori d’aria, e testati secondo la norma EN14825:2012.
