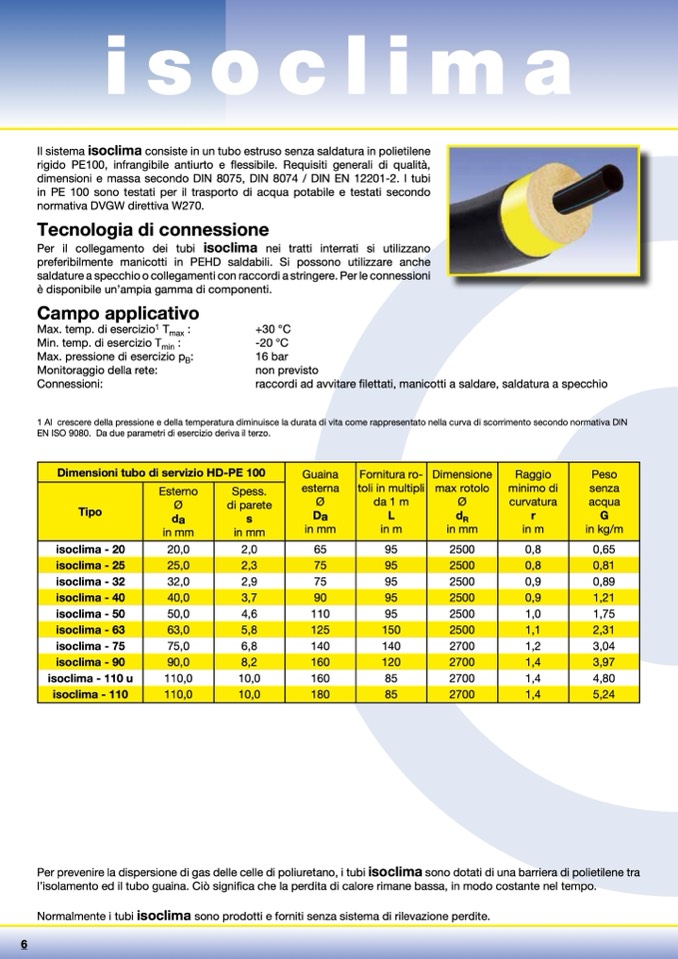

isoclima
Il sistema isoclima consiste in un tubo estruso senza saldatura in polietilene
rigido PE100, infrangibile antiurto e flessibile. Requisiti generali di qualità,
dimensioni e massa secondo DIN 8075, DIN 8074 / DIN EN 12201-2. I tubi
in PE 100 sono testati per il trasporto di acqua potabile e testati secondo
normativa DVGW direttiva W270.
tecnologia di connessione
Per il collegamento dei tubi isoclima nei tratti interrati si utilizzano
preferibilmente manicotti in PEHD saldabili. Si possono utilizzare anche
saldature a specchio o collegamenti con raccordi a stringere. Per le connessioni
è disponibile un’ampia gamma di componenti.
Campo applicativo
Max. temp. di esercizio
1
T
max
:
Min. temp. di esercizio T
min
:
Max. pressione di esercizio p
B
:
Monitoraggio della rete:
Connessioni:
+30 °C
-20 °C
16 bar
non previsto
raccordi ad avvitare filettati, manicotti a saldare, saldatura a specchio
1 Al crescere della pressione e della temperatura diminuisce la durata di vita come rappresentato nella curva di scorrimento secondo normativa DIN
EN ISO 9080. Da due parametri di esercizio deriva il terzo.
dimensioni tubo di servizio Hd-Pe 100
Guaina
esterna
Ø
da
in mm
Fornitura ro-
toli in multipli
da 1 m
l
in m
Dimensione
max rotolo
Ø
d
R
in mm
Raggio
minimo di
curvatura
r
in m
Peso
senza
acqua
G
in kg/m
tipo
Esterno
Ø
da
in mm
Spess.
di parete
s
in mm
isoclima - 20
20,0
2,0
65
95
2500
0,8
0,65
isoclima - 25
25,0
2,3
75
95
2500
0,8
0,81
isoclima - 32
32,0
2,9
75
95
2500
0,9
0,89
isoclima - 40
40,0
3,7
90
95
2500
0,9
1,21
isoclima - 50
50,0
4,6
110
95
2500
1,0
1,75
isoclima - 63
63,0
5,8
125
150
2500
1,1
2,31
isoclima - 75
75,0
6,8
140
140
2700
1,2
3,04
isoclima - 90
90,0
8,2
160
120
2700
1,4
3,97
isoclima - 110 u
110,0
10,0
160
85
2700
1,4
4,80
isoclima - 110
110,0
10,0
180
85
2700
1,4
5,24
Per prevenire la dispersione di gas delle celle di poliuretano, i tubi isoclima sono dotati di una barriera di polietilene tra
l’isolamento ed il tubo guaina. Ciò significa che la perdita di calore rimane bassa, in modo costante nel tempo.
Normalmente i tubi isoclima sono prodotti e forniti senza sistema di rilevazione perdite.
6
