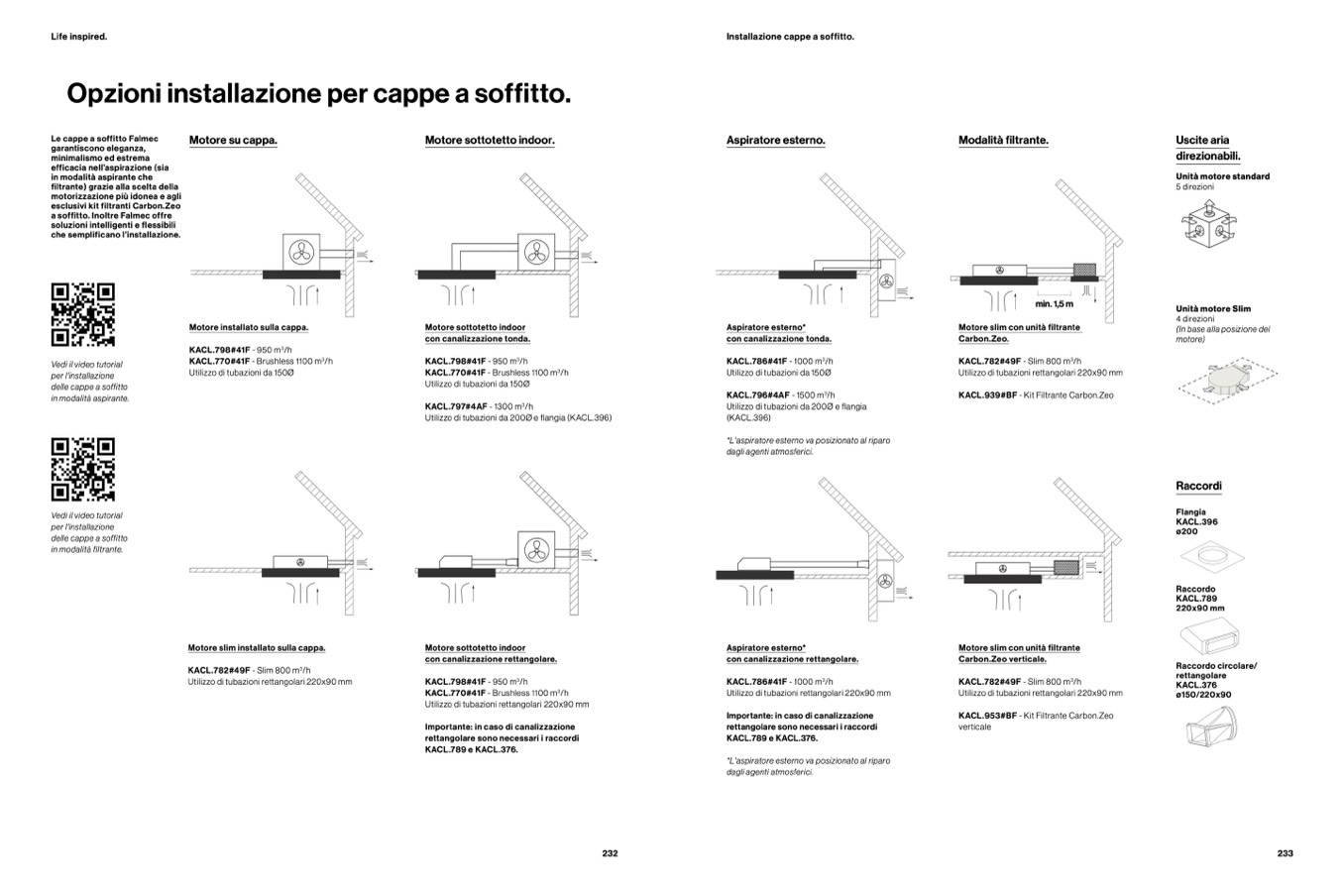

Opzioni installazione per cappe a soffitto.

Le cappe a soffitto Falmec

garantiscono eleganza,

minimalismo ed estrema

efficacia nell’aspirazione (sia

in modalità aspirante che

filtrante) grazie alla scelta della

motorizzazione più idonea e agli

esclusivi kit filtranti Carbon.Zeo

a soffitto. Inoltre Falmec offre

soluzioni intelligenti e flessibili

che semplificano l’installazione.

Vedi il video tutorial

per l'installazione

delle cappe a soffitto

in modalità aspirante.

Vedi il video tutorial

per l'installazione

delle cappe a soffitto

in modalità filtrante.

Motore su cappa.

Motore sottotetto indoor.

Modalità filtrante.

Uscite aria

Motore installato sulla cappa.

KACL.798#41F - 950 m

3

/h

KACL.770#41F - Brushless 1100 m

3

/h

Utilizzo di tubazioni da 150Ø

Motore sottotetto indoor

con canalizzazione tonda.

KACL.798#41F - 950 m

3

/h

KACL.770#41F - Brushless 1100 m

3

/h

Utilizzo di tubazioni da 150Ø

KACL.797#4AF - 1300 m

3

/h

Utilizzo di tubazioni da 200Ø e flangia (KACL.396)

Aspiratore esterno*

con canalizzazione tonda.

KACL.786#41F - 1000 m

3

/h

Utilizzo di tubazioni da 150Ø

KACL.796#4AF - 1500 m

3

/h

Utilizzo di tubazioni da 200Ø e flangia

(KACL.396)

*L'aspiratore esterno va posizionato al riparo

dagli agenti atmosferici.

Motore slim installato sulla cappa.

KACL.782#49F - Slim 800 m

3

/h

Utilizzo di tubazioni rettangolari 220x90 mm

Motore sottotetto indoor

con canalizzazione rettangolare.

KACL.798#41F - 950 m

3

/h

KACL.770#41F - Brushless 1100 m

3

/h

Utilizzo di tubazioni rettangolari 220x90 mm

Importante: in caso di canalizzazione

rettangolare sono necessari i raccordi

KACL.789 e KACL.376.

Aspiratore esterno*

con canalizzazione rettangolare.

KACL.786#41F - 1000 m

3

/h

Utilizzo di tubazioni rettangolari 220x90 mm

Importante: in caso di canalizzazione

rettangolare sono necessari i raccordi

KACL.789 e KACL.376.

*L'aspiratore esterno va posizionato al riparo

dagli agenti atmosferici.

Motore slim con unità filtrante

Carbon.Zeo verticale.

KACL.782#49F - Slim 800 m

3

/h

Utilizzo di tubazioni rettangolari 220x90 mm

KACL.953#BF - Kit Filtrante Carbon.Zeo

verticale

Raccordi

Flangia

KACL.396

ø200

Raccordo

KACL.789

220x90 mm

Raccordo circolare/

rettangolare

KACL.376

ø150/220x90

232

233

3. motore sottotetto

Aspiratore esterno.

5. raccordo + motore esterno o sottotetto

4. motore esterno

6. unità filtrante

6. Kit unità filtrante a soffitto

uscita direzionabile

min. 1,5 m

Motore slim con unità filtra

N

n

uv

t

o

e

la / Nube

Carbon.Zeo.

KACL.782#49F - Slim 800 m

3

/h

Utilizzo di tubazioni rettangolari 220x90 mm

Stella / Eclisse

KACL.939#BF - Kit Filtrante Carbon.Zeo

5 direzioni

...

Unità motore Slim

4 direzioni

(In base alla posizione del

motore)

2. Motore Slim installato sopra la cappa

Life inspired.

Installazione cappe a soffitto.

3. Canalizzazione sezione tonda con motore sottotetto

Nota:

Con l’utilizzo del motore KACL.798#41F - 950 m

tubazioni da 150 ø.

Con l’utilizzo del motore KACL.797#4AF - 1300 m

tubazioni da 200ø e flangia (KACL.396).

4. Canalizzazione sezione tonda con motore esterno

Nota:

Con l’utilizzo del motore KACL.786#41F - 1000 m

tubazioni da 150 ø.

Con l’utilizzo del motore KACL.796#4AF - 1500 m

tubazioni da 200ø e flangia (KACL.396).

direzionabili.

5. Canalizzazione attraverso l’utilizzo del raccordo a sezio

Unità motore standard

ne rettangolare e tubazioni rettangolari
