VERSATI SPLIT
SOLUZIONE AD INCASSO

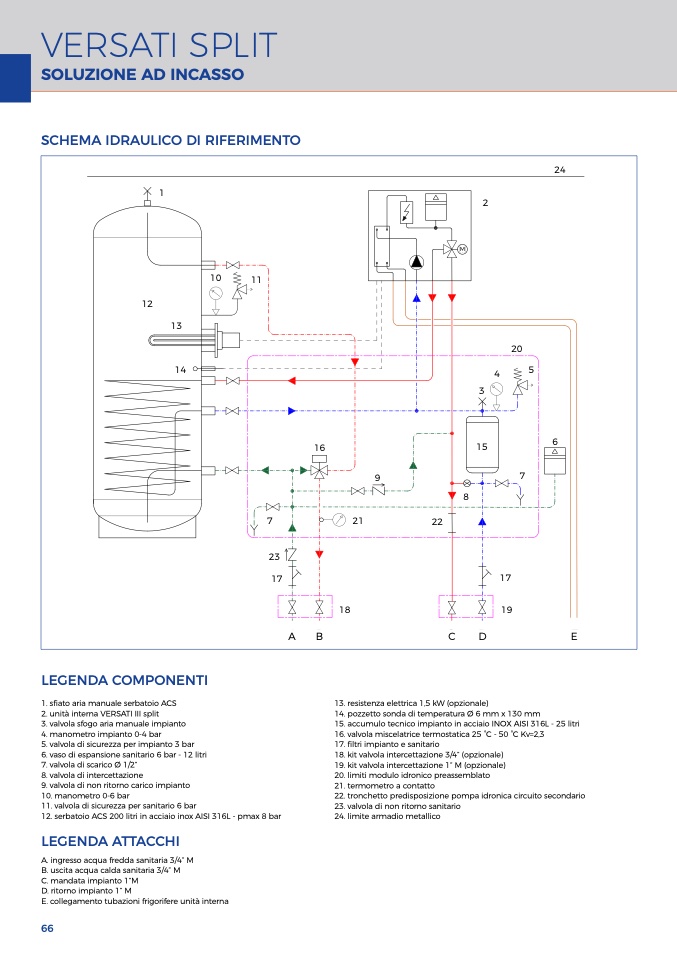

SCHEMA IDRAULICO DI RIFERIMENT
O
24
1
2
M
10
11
12
13
20
14
5
4
3
6
16
15
9
7
8
7
21
23
22
17
17
18
19
A
C
B
D
E
LEGENDA COMPONENTI
1. s
fiato aria manuale serbatoio ACS
2. unità interna VERSATI III split
3. valvola sfogo aria manuale impianto
4. manometro impianto 0-4 ba
r
5. valvola di sicurezza per impianto 3 ba
r
6. vaso di espansione sanitario 6 bar - 12 litri
7. valvola di scarico Ø 1/2
”
8. valvola di intercettazion
e
9. valvola di non ritorno carico impianto
10. manometro 0-6 bar
11. valvola di sicurezza per sanitario 6 ba
r
12. serbatoio ACS 200 litri in acciaio inox AISI 316L - pmax 8 bar
LEGENDA ATTACCHI
A. ingresso acqua fredda sanitaria 3/4”
M
B. uscita acqua calda sanitaria 3/4”
M
C. mandata impianto 1”M
D. ritorno impianto 1”
M
E. collegamento tubazioni frigorifere unità intern
a
66
13. resistenza elettrica 1,5 kW (opzionale
)
14. pozzetto sonda di temperatura Ø 6 mm x 130 mm
15. accumulo tecnico impianto in acciaio INOX AISI 316L - 25 litr
i
16. valvola miscelatrice termostatica 25 °C - 50 °C Kv=2,
3
17.
filtri impianto e sanitari
o
18. kit valvola intercettazione 3/4” (opzionale)
19. kit valvola intercettazione 1” M (opzionale
)
20. limiti modulo idronico preassemblat
o
21. termometro a contatt
o
22. tronchetto predisposizione pompa idronica circuito secondari
o
23. valvola di non ritorno sanitari
o
24. limite armadio metallico
