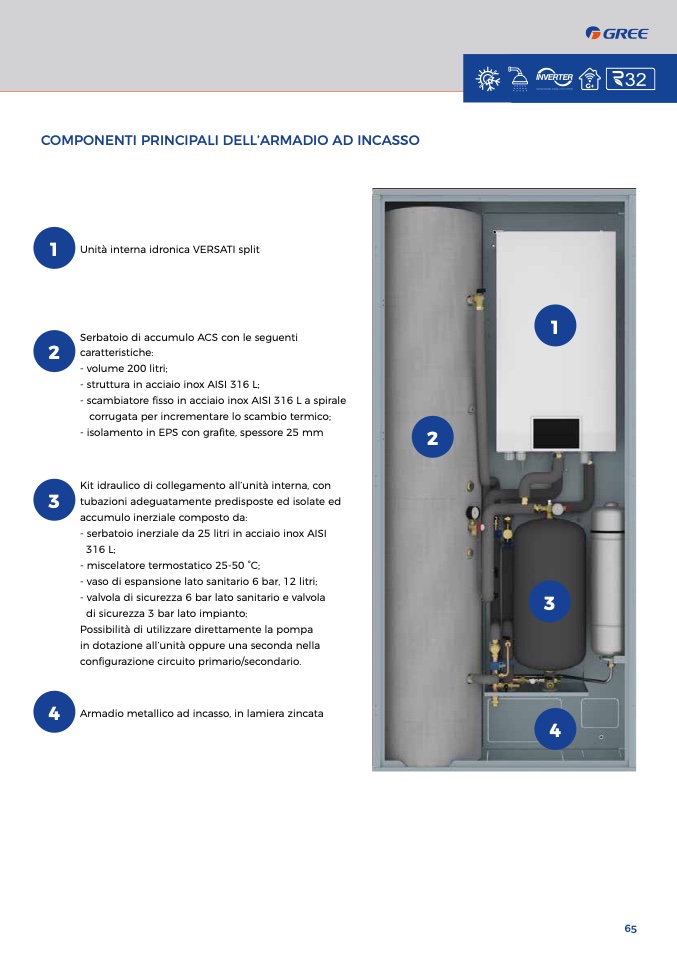

COMPONENTI PRINCIPALI DELL’ARMADIO AD INCASSO

1

Unità interna idronica VERSATI spli

t

2

Serbatoio di accumulo ACS con le seguent

i

caratteristiche:

- volume 200 litri;

- struttura in acciaio inox AISI 316 L

;

- scambiatore fisso in acciaio inox AISI 316 L a spiral

e

corrugata per incrementare lo scambio termico;

- isolamento in EPS con gra

fite, spessore 25 mm

2

3

Kit idraulico di collegamento all’unità interna, con

tubazioni adeguatamente predisposte ed isolate ed

accumulo inerziale composto da:

- serbatoio inerziale da 25 litri in acciaio inox AIS

I

316 L

;

- miscelatore termostatico 25-50 °C;

- vaso di espansione lato sanitario 6 bar, 12 litri

;

- valvola di sicurezza 6 bar lato sanitario e valvola

di sicurezza 3 bar lato impianto

;

Possibilità di utilizzare direttamente la pompa

in dotazione all’unità oppure una seconda nella

configurazione circuito primario/secondario

.

4

Armadio metallico ad incasso, in lamiera zincata

1

3

4

65
