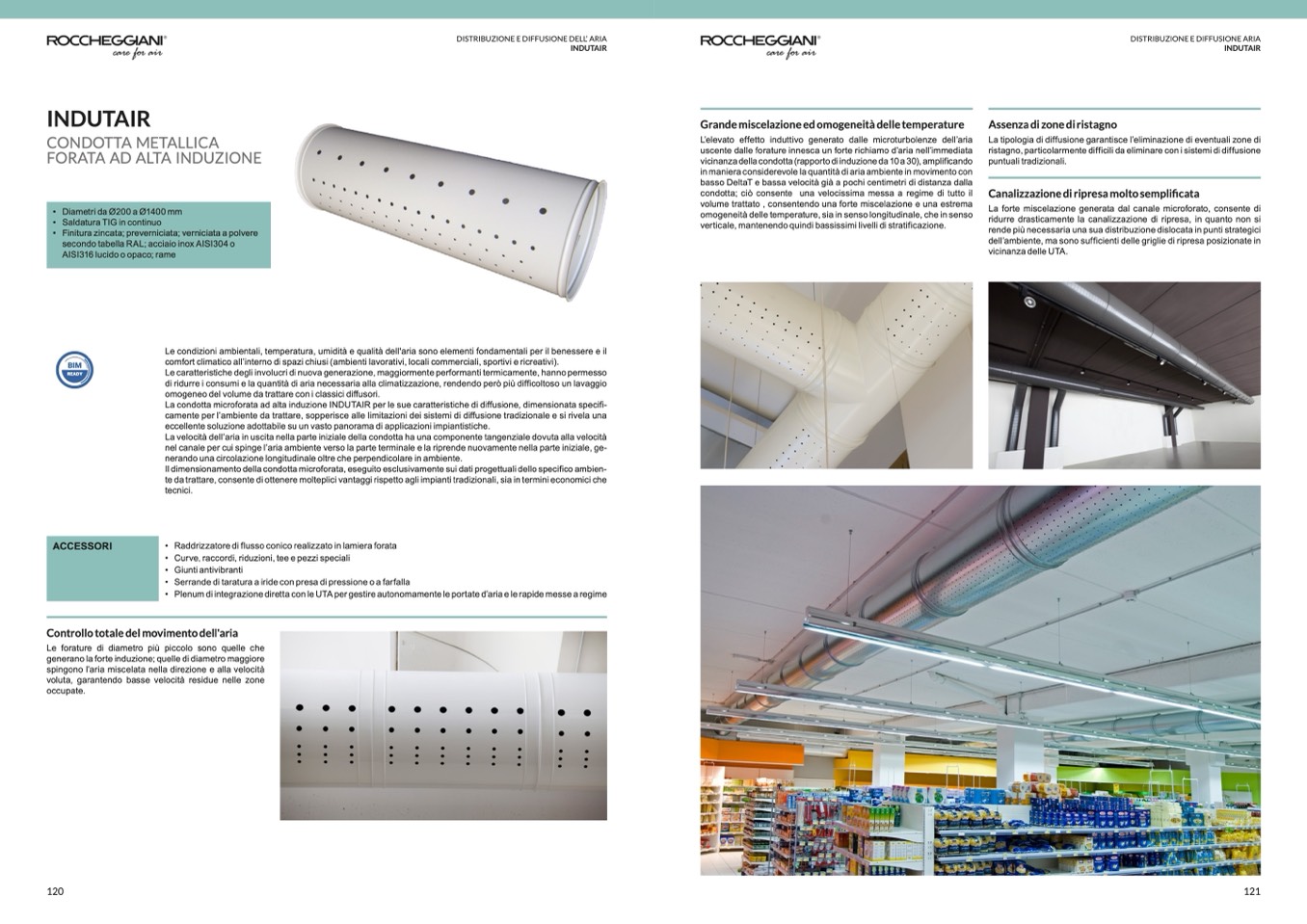

INDUTAIR
CONDOTTA METALLICA
FORATA AD ALTA INDUZIONE
Grande miscelazione ed omogeneità delle temperature
L’elevato effetto induttivo generato dalle microturbolenze dell’aria
uscente dalle forature innesca un forte richiamo d’aria nell’immediata
vicinanza della condotta (rapporto di induzione da 10 a 30), amplificando
in maniera considerevole la quantità di aria ambiente in movimento con
basso DeltaT e bassa velocità già a pochi centimetri di distanza dalla
condotta; ciò consente una velocissima messa a regime di tutto il
volume trattato , consentendo una forte miscelazione e una estrema
omogeneità delle temperature, sia in senso longitudinale, che in senso
verticale, mantenendo quindi bassissimi livelli di stratificazione.
Assenza di zone di ristagno
DISTRIBUZIONE E DIFFUSIONE DELL’ ARIA
INDUTAIR
DISTRIBUZIONE E DIFFUSIONE ARIA
INDUTAIR
La tipologia di diffusione garantisce l’eliminazione di eventuali zone di
ristagno, particolarmente difficili da eliminare con i sistemi di diffusione
puntuali tradizionali.
Canalizzazione di ripresa molto semplificata
La forte miscelazione generata dal canale microforato, consente di
ridurre drasticamente la canalizzazione di ripresa, in quanto non si
rende più necessaria una sua distribuzione dislocata in punti strategici
dell’ambiente, ma sono sufficienti delle griglie di ripresa posizionate in
vicinanza delle UTA.
• Diametri da Ø200 a Ø1400 mm
• Saldatura TIG in continuo
• Finitura zincata; preverniciata; verniciata a polvere
secondo tabella RAL; acciaio inox AISI304 o
AISI316 lucido o opaco; rame
BIM
READY
Le condizioni ambientali, temperatura, umidità e qualità dell'aria sono elementi fondamentali per il benessere e il
comfort climatico all’interno di spazi chiusi (ambienti lavorativi, locali commerciali, sportivi e ricreativi).
Le caratteristiche degli involucri di nuova generazione, maggiormente performanti termicamente, hanno permesso
di ridurre i consumi e la quantità di aria necessaria alla climatizzazione, rendendo però più difficoltoso un lavaggio
omogeneo del volume da trattare con i classici diffusori.
La condotta microforata ad alta induzione INDUTAIR per le sue caratteristiche di diffusione, dimensionata specifi-
camente per l’ambiente da trattare, sopperisce alle limitazioni dei sistemi di diffusione tradizionale e si rivela una
eccellente soluzione adottabile su un vasto panorama di applicazioni impiantistiche.
La velocità dell’aria in uscita nella parte iniziale della condotta ha una componente tangenziale dovuta alla velocità
nel canale per cui spinge l’aria ambiente verso la parte terminale e la riprende nuovamente nella parte iniziale, ge-
nerando una circolazione longitudinale oltre che perpendicolare in ambiente.
Il dimensionamento della condotta microforata, eseguito esclusivamente sui dati progettuali dello specifico ambien-
te da trattare, consente di ottenere molteplici vantaggi rispetto agli impianti tradizionali, sia in termini economici che
tecnici.
• Raddrizzatore di flusso conico realizzato in lamiera forata
• Curve, raccordi, riduzioni, tee e pezzi speciali
• Giunti antivibranti
• Serrande di taratura a iride con presa di pressione o a farfalla
• Plenum di integrazione diretta con le UTA per gestire autonomamente le portate d’aria e le rapide messe a regime
ACCESSORI
Controllo totale del movimento dell'aria
Le forature di diametro più piccolo sono quelle che
generano la forte induzione; quelle di diametro maggiore
spingono l’aria miscelata nella direzione e alla velocità
voluta, garantendo basse velocità residue nelle zone
occupate.
