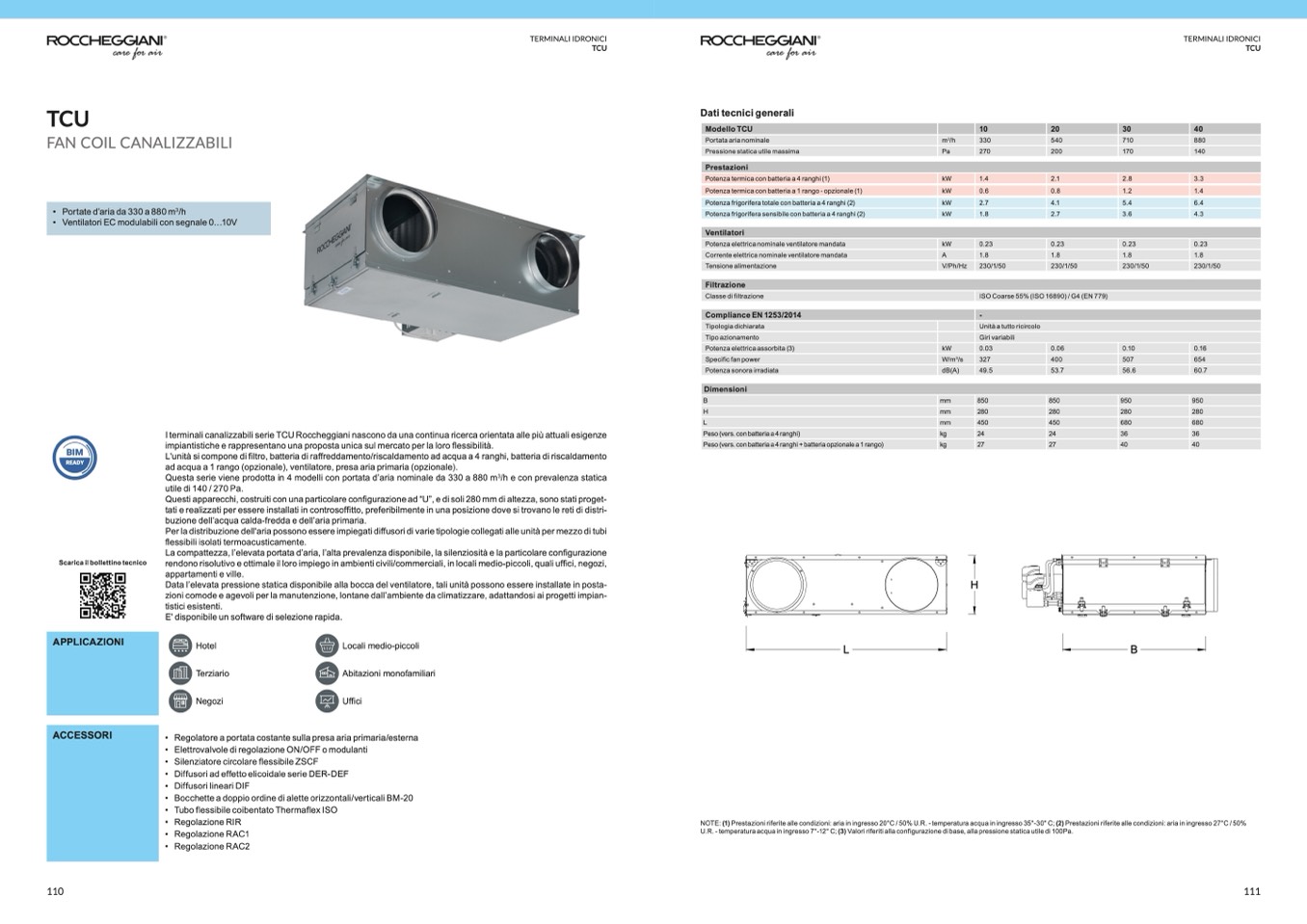

TCU

FAN COIL CANALIZZABILI

Dati tecnici generali

Modello TCU

Portata aria nominale

Pressione statica utile massima

Prestazioni

Potenza termica con batteria a 4 ranghi (1)

Potenza termica con batteria a 1 rango - opzionale (1)

Potenza frigorifera totale con batteria a 4 ranghi (2)

Potenza frigorifera sensibile con batteria a 4 ranghi (2)

Ventilatori

Potenza elettrica nominale ventilatore mandata

Corrente elettrica nominale ventilatore mandata

Tensione alimentazione

Filtrazione

Classe di filtrazione

Compliance EN 1253/2014

Tipologia dichiarata

Tipo azionamento

Potenza elettrica assorbita (3)

Specific fan power

Potenza sonora irradiata

Dimensioni

B

H

L

Peso (vers. con batteria a 4 ranghi)

Peso (vers. con batteria a 4 ranghi + batteria opzionale a 1 rango)

10

20

30

m

3

/h

330

540

710

Pa

270

200

170

kW

1.4

2.1

2.8

kW

0.6

0.8

1.2

kW

2.7

4.1

5.4

kW

1.8

2.7

3.6

kW

0.23

0.23

0.23

A

1.8

1.8

1.8

V/Ph/Hz

230/1/50

230/1/50

230/1/50

ISO Coarse 55% (ISO 16890) / G4 (EN 779)

-

Unità a tutto ricircolo

Giri variabili

kW

0.03

0.06

0.10

W/m

3

/s

327

400

507

dB(A)

49.5

53.7

56.6

mm

850

850

950

mm

280

280

280

mm

450

450

680

kg

24

24

36

kg

27

27

40

H

40

880

140

3.3

1.4

6.4

4.3

0.23

1.8

230/1/50

0.16

654

60.7

950

280

680

36

40

•

•

Portate d’aria da 330 a 880 m

3

/h

Ventilatori EC modulabili con segnale 0...10V

BIM

READY

Scarica il bollettino tecnico

I terminali canalizzabili serie TCU Roccheggiani nascono da una continua ricerca orientata alle più attuali esigenze

impiantistiche e rappresentano una proposta unica sul mercato per la loro flessibilit

à.

L'unità si compone di filtro, batteria di raffreddamento/riscaldamento ad acqua a 4 ranghi, batteria di riscaldamento

ad acqua a 1 rango (opzionale), ventilatore, presa aria primaria (opzionale).

Questa serie viene prodotta in 4 modelli con portata d’aria nominale da 330 a 880 m

3

/h e con prevalenza statica

utile di 140 / 270 Pa.

Questi apparecchi, costruiti con una particolare configurazione ad “U”, e di soli 280 mm di altezza, sono stati proget-

tati e realizzati per essere installati in controsoffitto, preferibilmente in una posizione dove si trovano le reti di distri-

buzione dell’acqua calda-fredda e dell’aria primaria.

Per la distribuzione dell'aria possono essere impiegati diffusori di varie tipologie collegati alle unità per mezzo di tubi

flessibili isolati termoacusticamente.

La compattezza, l’elevata portata d’aria, l’alta prevalenza disponibile, la silenziosità e la particolare configurazione

rendono risolutivo e ottimale il loro impiego in ambienti civili/commerciali, in locali medio-piccoli, quali uffici, negozi,

appartamenti e ville.

Data l’elevata pressione statica disponibile alla bocca del ventilatore, tali unità possono essere installate in posta-

zioni comode e agevoli per la manutenzione, lontane dall’ambiente da climatizzare, adattandosi ai progetti impian-

tistici esistenti.

E' disponibile un software di selezione rapida.

APPLICAZIONI

ACCESSORI

Hotel

Terziario

Negozi

Locali medio-piccoli

Abitazioni monofamiliari

Uffici

L

B

110

111

•

•

•

•

•

•

•

•

•

•

Regolatore a portata costante sulla presa aria primaria/esterna

Elettrovalvole di regolazione ON/OFF o modulanti

Silenziatore circolare flessibile ZSCF

Diffusori ad effetto elicoidale serie DER-DEF

Diffusori lineari DIF

Bocchette a doppio ordine di alette orizzontali/verticali BM-20

Tubo flessibile coibentato Thermaflex ISO

Regolazione RIR

Regolazione RAC1

Regolazione RAC2

NOTE: (1) Prestazioni riferite alle condizioni: aria in ingresso 20°C / 50% U.R. - temperatura acqua in ingresso 35°-30° C; (2) Prestazioni riferite alle condizioni: aria in ingresso 27°C / 50%

U.R. - temperatura acqua in ingresso 7°-12° C; (3) Valori riferiti alla configurazione di base, alla pressione statica utile di 100Pa.
