Schema di funzionamento

• Camere di albergo con controsoffitto

• Degenze ospedaliere con controsoffitto

• Centri commerciali

• Uffici open-space e parcellizzati

• Banche

Dati per identificazione rapida

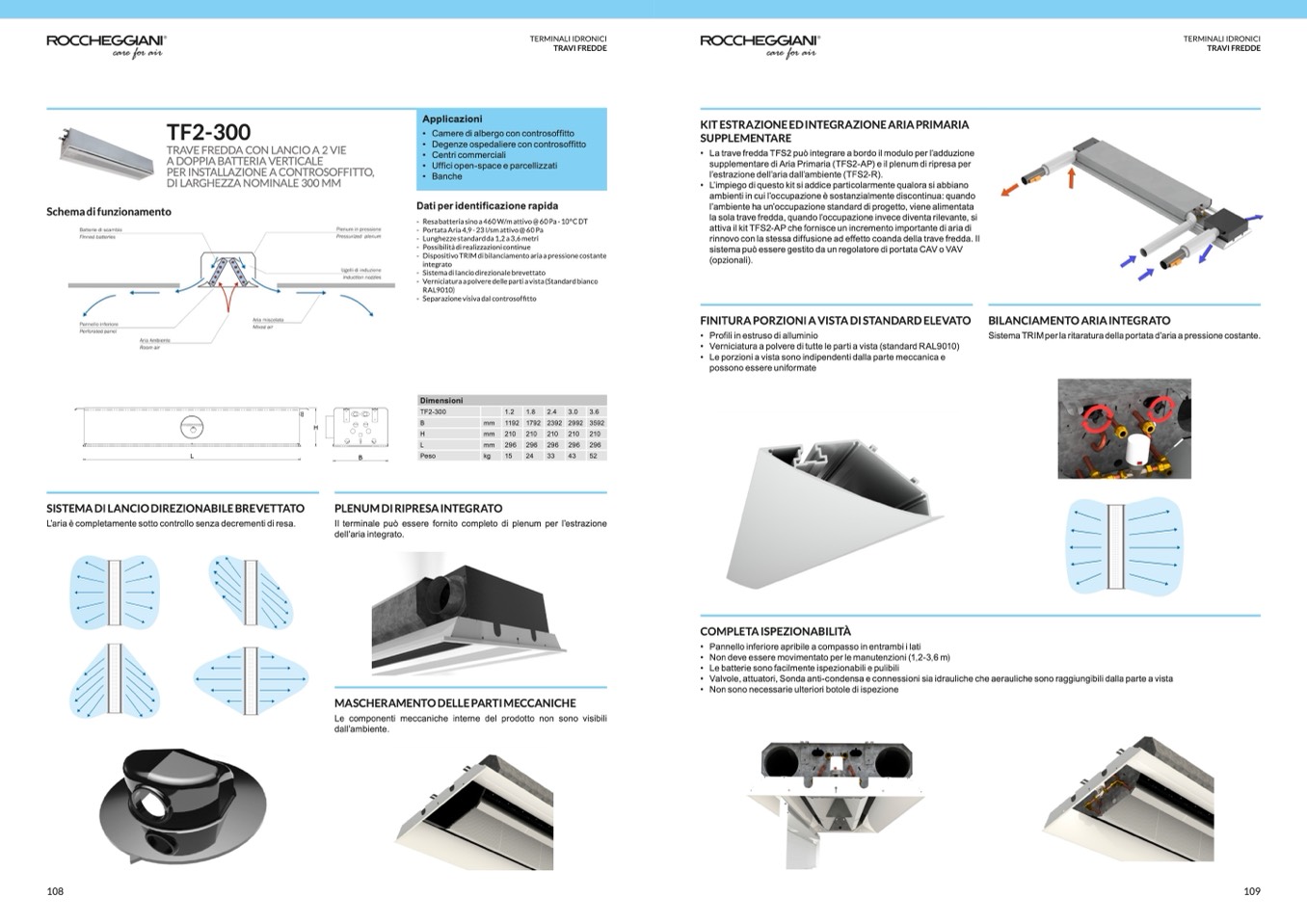

TF2-300

TRAVE FREDDA CON LANCIO A 2 VIE

A DOPPIA BATTERIA VERTICALE

PER INSTALLAZIONE A CONTROSOFFITTO,

DI LARGHEZZA NOMINALE 300 MM

Applicazioni

KIT ESTRAZIONE ED INTEGRAZIONE ARIA PRIMARIA

SUPPLEMENTARE

• La trave fredda TFS2 può integrare a bordo il modulo per l’adduzione

supplementare di Aria Primaria (TFS2-AP) e il plenum di ripresa per

l’estrazione dell’aria dall’ambiente (TFS2-R).

• L’impiego di questo kit si addice particolarmente qualora si abbiano

ambienti in cui l’occupazione è sostanzialmente discontinua: quando

l’ambiente ha un’occupazione standard di progetto, viene alimentata

la sola trave fredda, quando l’occupazione invece diventa rilevante, si

attiva il kit TFS2-AP che fornisce un incremento importante di aria di

rinnovo con la stessa diffusione ad effetto coanda della trave fredda. Il

sistema può essere gestito da un regolatore di portata CAV o VAV

(opzionali).

FINITURA PORZIONI A VISTA DI STANDARD ELEVATO

• Profili in estruso di alluminio

• Verniciatura a polvere di tutte le parti a vista (standard RAL9010)

• Le porzioni a vista sono indipendenti dalla parte meccanica e

possono essere uniformate

COMPLETA ISPEZIONABILITÀ

SISTEMA DI LANCIO DIREZIONABILE BREVETTATO

L’aria è completamente sotto controllo senza decrementi di resa.

PLENUM DI RIPRESA INTEGRATO

108

109

H

L

B

Dimensioni

TF2-300

B

mm

H

mm

L

mm

Peso

kg

1.2

1.8

2.4

3.0

3.6

1192 1792 2392 2992 3592

210 210 210 210 210

296 296 296 296 296

15

24

33

43

52

-

-

-

-

-

-

-

-

Resa batteria sino a 460 W/m attivo @ 60 Pa - 10°C DT

Portata Aria 4,9 - 23 I/sm attivo @ 60 Pa

Lunghezze standard da 1,2 a 3,6 metri

Possibilitàdirealizzazionicontinue

Dispositivo TRIM di biIanciamento aria a pressione costante

integrato

Sistema di Iancio direzionaIe brevettato

Verniciaturaapolveredellepartiavista(Standardbianco

RAL9010)

SeparazionevisivadaIcontrosoffitto

Il terminale può essere fornito completo di plenum per l’estrazione

dell’aria integrato.

MASCHERAMENTO DELLE PARTI MECCANICHE

Le componenti meccaniche interne del prodotto non sono visibili

dall’ambiente.

•

•

•

•

•

Pannello inferiore apribile a compasso in entrambi i lati

Non deve essere movimentato per le manutenzioni (1,2-3,6 m)

Le batterie sono facilmente ispezionabili e pulibili

Valvole, attuatori, Sonda anti-condensa e connessioni sia idrauliche che aerauliche sono raggiungibili dalla parte a vista

Non sono necessarie ulteriori botole di ispezione

TERMINALI IDRONICI

TRAVI FREDDE

TERMINALI IDRONICI

TRAVI FREDDE

BILANCIAMENTO ARIA INTEGRATO

Sistema TRIM per la ritaratura della portata d’aria a pressione costante.
