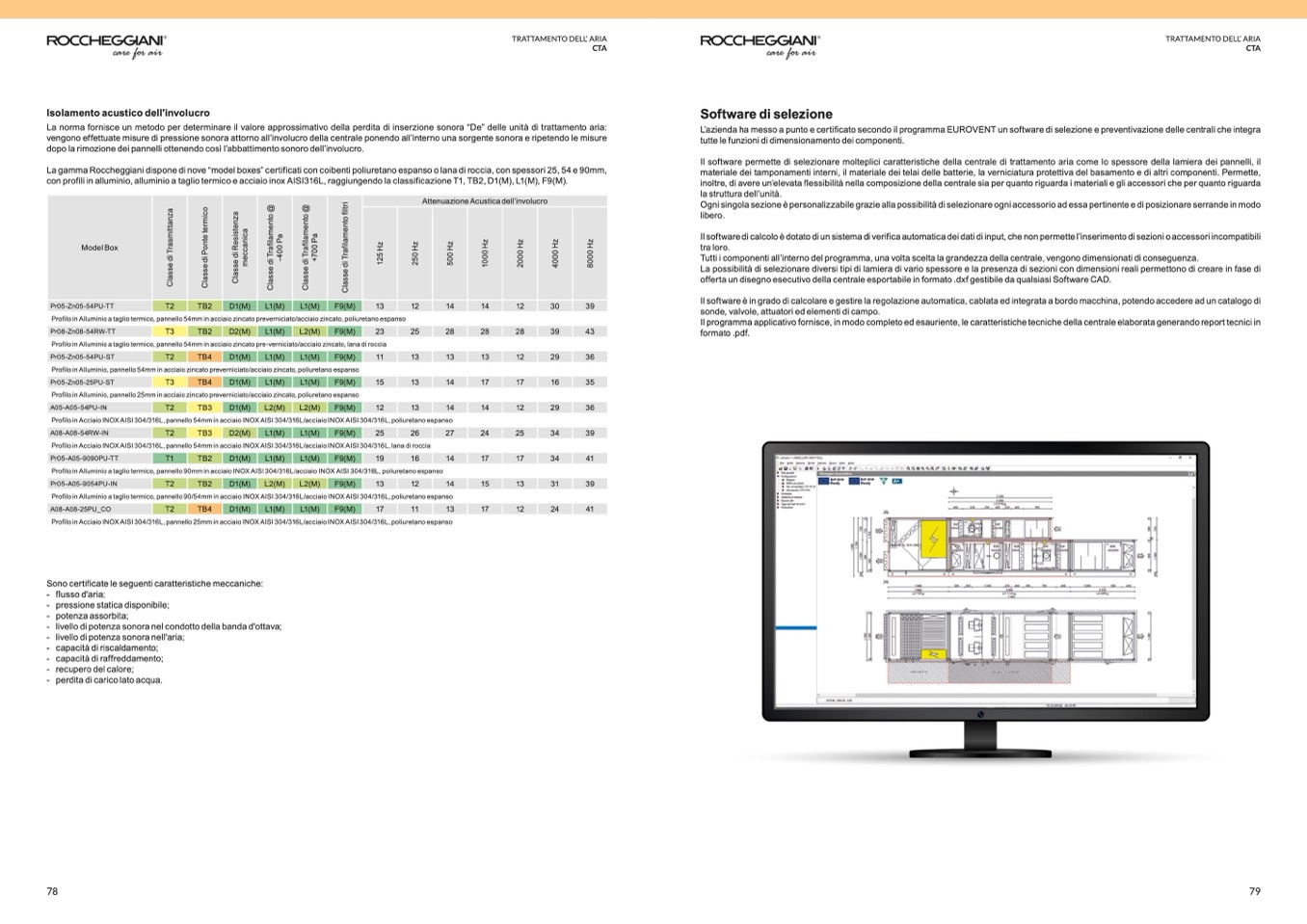

Isolamento acustico dell'involucro
Software di selezione
La norma fornisce un metodo per determinare il valore approssimativo della perdita di inserzione sonora “De” delle unità di trattamento aria:
vengono effettuate misure di pressione sonora attorno all’involucro della centrale ponendo all’interno una sorgente sonora e ripetendo le misure
dopo la rimozione dei pannelli ottenendo così l’abbattimento sonoro dell’involucro.
La gamma Roccheggiani dispone di nove “model boxes” certificati con coibenti poliuretano espanso o lana di roccia, con spessori 25, 54 e 90mm,
con profili in alluminio, alluminio a taglio termico e acciaio inox AISI316L, raggiungendo la classificazione T1, TB2, D1(M), L1(M), F9(M).
L’azienda ha messo a punto e certificato secondo il programma EUROVENT un software di selezione e preventivazione delle centrali che integra
tutte le funzioni di dimensionamento dei componenti.
Il software permette di selezionare molteplici caratteristiche della centrale di trattamento aria come lo spessore della lamiera dei pannelli, il
materiale dei tamponamenti interni, il materiale dei telai delle batterie, la verniciatura protettiva del basamento e di altri componenti. Permette,
inoltre, di avere un’elevata flessibilità nella composizione della centrale sia per quanto riguarda i materiali e gli accessori che per quanto riguarda
la struttura dell’unità.
Ogni singola sezione è personalizzabile grazie alla possibilità di selezionare ogni accessorio ad essa pertinente e di posizionare serrande in modo
libero.
Il software di calcolo è dotato di un sistema di verifica automatica dei dati di input, che non permette l’inserimento di sezioni o accessori incompatibili
tra loro.
Tutti i componenti all’interno del programma, una volta scelta la grandezza della centrale, vengono dimensionati di conseguenza.
La possibilità di selezionare diversi tipi di lamiera di vario spessore e la presenza di sezioni con dimensioni reali permettono di creare in fase di
offerta un disegno esecutivo della centrale esportabile in formato .dxf gestibile da qualsiasi Software CAD.
Il software è in grado di calcolare e gestire la regolazione automatica, cablata ed integrata a bordo macchina, potendo accedere ad un catalogo di
sonde, valvole, attuatori ed elementi di campo.
Il programma applicativo fornisce, in modo completo ed esauriente, le caratteristiche tecniche della centrale elaborata generando report tecnici in
formato .pdf.
TRATTAMENTO DELL’ ARIA
CTA
TRATTAMENTO DELL’ ARIA
CTA
Model Box
Attenuazione Acustica dell’involucro
Pr05-Zn05-54PU-TT
T2
TB2
D1(M)
L1(M)
L1(M)
F9(M)
13
12
14
14
12
30
39
Profilo in Alluminio a taglio termico, pannello 54mm in acciaio zincato preverniciato/acciaio zincato, poliuretano espanso
Pr08-Zn08-54RW-TT
T3
TB2
D2(M)
L1(M)
L2(M)
F9(M)
23
25
28
28
28
39
43
Profilo in Alluminio a taglio termico, pannello 54mm in acciaio zincato pre-verniciato/acciaio zincato, lana di roccia
Pr05-Zn05-54PU-ST
T2
TB4
D1(M)
L1(M)
L1(M)
F9(M)
11
13
13
13
12
29
36
Profilo in Alluminio, pannello 54mm in acciaio zincato preverniciato/acciaio zincato, poliuretano espanso
Pr05-Zn05-25PU-ST
T3
TB4
D1(M)
L1(M)
L1(M)
F9(M)
15
13
14
17
17
16
35
Profilo in Alluminio, pannello 25mm in acciaio zincato preverniciato/acciaio zincato, poliuretano espanso
A05-A05-54PU-IN
T2
TB3
D1(M)
L2(M)
L2(M)
F9(M)
12
13
14
14
12
29
36
Profilo in Acciaio INOX AISI 304/316L, pannello 54mm in acciaio INOX AISI 304/316L/acciaio INOX AISI 304/316L, poliuretano espanso
A08-A08-54RW-IN
T2
TB3
D2(M)
L1(M)
L1(M)
F9(M)
25
26
27
24
25
34
39
Profilo in Acciaio INOX AISI 304/316L, pannello 54mm in acciaio INOX AISI 304/316L/acciaio INOX AISI 304/316L, lana di roccia
Pr05-A05-9090PU-TT
T1
TB2
D1(M)
L1(M)
L1(M)
F9(M)
19
16
14
17
17
34
41
Profilo in Alluminio a taglio termico, pannello 90mm in acciaio INOX AISI 304/316L/acciaio INOX AISI 304/316L, poliuretano espanso
Pr05-A05-9054PU-IN
T2
TB2
D1(M)
L2(M)
L2(M)
F9(M)
13
12
14
15
13
31
39
Profilo in Alluminio a taglio termico, pannello 90/54mm in acciaio INOX AISI 304/316L/acciaio INOX AISI 304/316L, poliuretano espanso
A08-A08-25PU_CO
T2
TB4
D1(M)
L1(M)
L1(M)
F9(M)
17
11
13
17
12
24
41
Profilo in Acciaio INOX AISI 304/316L, pannello 25mm in acciaio INOX AISI 304/316L/acciaio INOX AISI 304/316L, poliuretano espanso
Sono certificate le seguenti caratteristiche meccaniche:
- flusso d'aria;
- pressione statica disponibile;
- potenza assorbita;
- livello di potenza sonora nel condotto della banda d'ottava;
- livello di potenza sonora nell'aria;
- capacità di riscaldamento;
- capacità di raffreddamento;
- recupero del calore;
- perdita di carico lato acqua.
