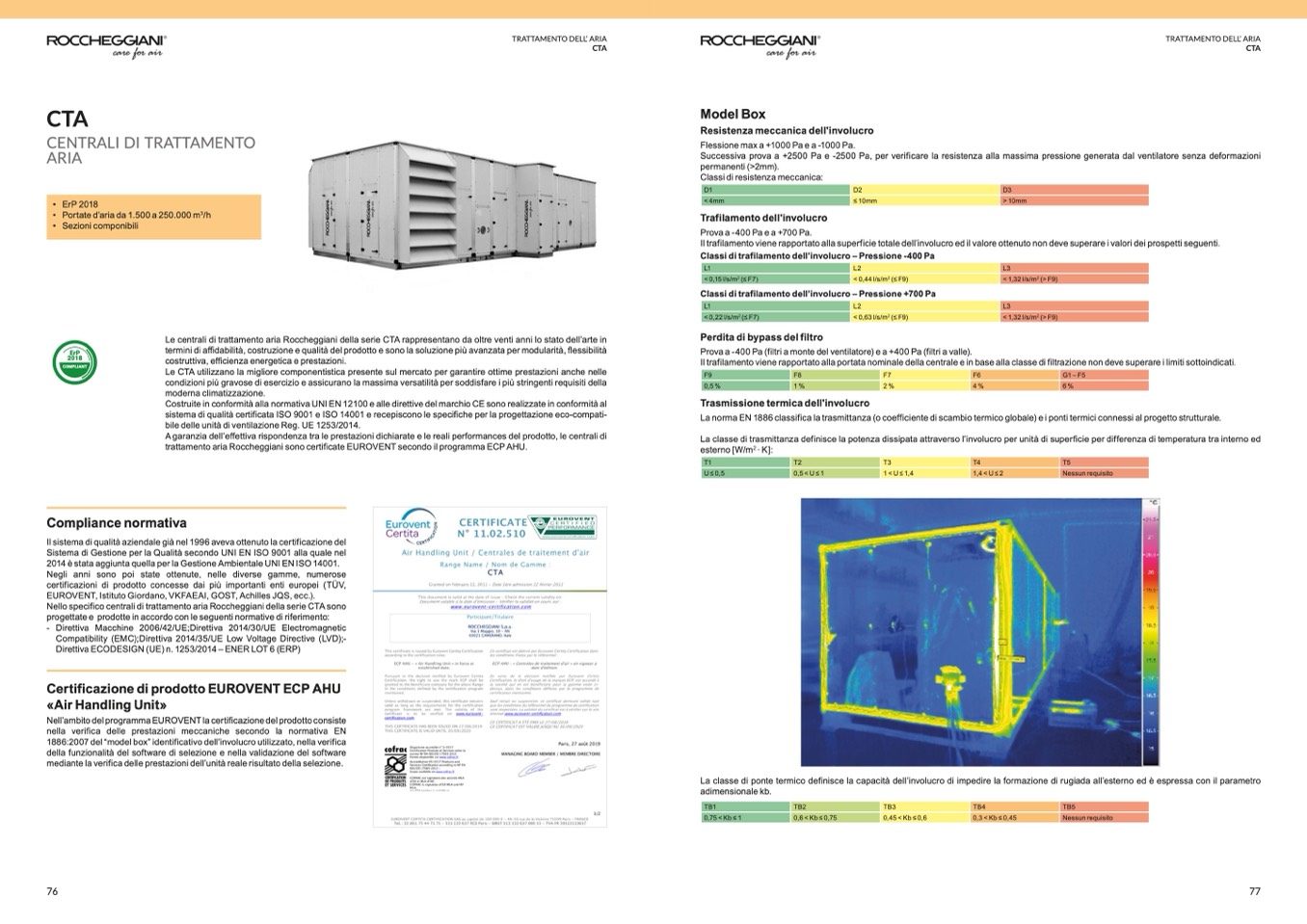

CTA

CENTRALI DI TRATTAMENTO

ARIA

Model Box

Resistenza meccanica dell'involucro

TRATTAMENTO DELL’ ARIA

CTA

TRATTAMENTO DELL’ ARIA

CTA

D1

D2

D3

< 4mm

≤10mm

>10mm

• ErP 2018

• Portate d’aria da 1.500 a 250.000 m

3

/h

• Sezioni componibili

L1

L2

L3

< 0,15 l/s/m

2

(≤ F7)

< 0,44 l/s/m

2

(≤ F9)

< 1,32 l/s/m

2

(> F9)

L1

L2

L3

< 0,22 l/s/m

2

(≤ F7)

< 0,63 l/s/m

2

(≤ F9)

< 1,32 l/s/m

2

(> F9)

ErP

2018

COMPLIANT

Le centrali di trattamento aria Roccheggiani della serie CTA rappresentano da oltre venti anni lo stato dell’arte in

termini di affidabilità, costruzione e qualità del prodotto e sono la soluzione più avanzata per modularità, flessibilità

costruttiva, efficienza energetica e prestazioni.

Le CTA utilizzano la migliore componentistica presente sul mercato per garantire ottime prestazioni anche nelle

condizioni più gravose di esercizio e assicurano la massima versatilità per soddisfare i più stringenti requisiti della

moderna climatizzazione.

Costruite in conformità alla normativa UNI EN 12100 e alle direttive del marchio CE sono realizzate in conformità al

sistema di qualità certificata ISO 9001 e ISO 14001 e recepiscono le specifiche per la progettazione eco-compati-

bile delle unità di ventilazione Reg. UE 1253/2014.

A garanzia dell’effettiva rispondenza tra le prestazioni dichiarate e le reali performances del prodotto, le centrali di

trattamento aria Roccheggiani sono certificate EUROVENT secondo il programma ECP AHU.

Flessione max a +1000 Pa e a -1000 Pa.

Successiva prova a +2500 Pa e -2500 Pa, per verificare la resistenza alla massima pressione generata dal ventilatore senza deformazioni

permanenti (>2mm).

Classi di resistenza meccanica:

Trafilamento dell'involucro

Provaa-400Paea+700Pa.

Il trafilamento viene rapportato alla superficie totale dell’involucro ed il valore ottenuto non deve superare i valori dei prospetti seguenti.

Classi di trafilamento dell’involucro – Pressione -400 Pa

Classi di trafilamento dell’involucro – Pressione +700 Pa

Perdita di bypass del filtro

Prova a -400 Pa (filtri a monte del ventilatore) e a +400 Pa (filtri a valle).

Il trafilamento viene rapportato alla portata nominale della centrale e in base alla classe di filtrazione non deve superare i limiti sottoindicati.

Trasmissione termica dell'involucro

La norma EN 1886 classifica la trasmittanza (o coefficiente di scambio termico globale) e i ponti termici connessi al progetto strutturale.

La classe di trasmittanza definisce la potenza dissipata attraverso l’involucro per unità di superficie per differenza di temperatura tra interno ed

esterno [W/m

2

∙ K]:

La classe di ponte termico definisce la capacità dell’involucro di impedire la formazione di rugiada all’esterno ed è espressa con il parametro

adimensionale kb.

F9

F8

F7

F6

G1–F5

0,5 %

1%

2%

4%

6%

T1

T2

T3

T4

T5

U≤0,5

0,5<U≤1

1<U≤1,4

1,4<U≤2

Nessun requisito

Compliance normativa

Il sistema di qualità aziendale già nel 1996 aveva ottenuto la certificazione del

Sistema di Gestione per la Qualità secondo UNI EN ISO 9001 alla quale nel

2014 è stata aggiunta quella per la Gestione Ambientale UNI EN ISO 14001.

Negli anni sono poi state ottenute, nelle diverse gamme, numerose

certificazioni di prodotto concesse dai più importanti enti europei (TÜV,

EUROVENT, Istituto Giordano, VKFAEAI, GOST, Achilles JQS, ecc.).

Nello specifico centrali di trattamento aria Roccheggiani della serie CTA sono

progettate e prodotte in accordo con le seguenti normative di riferimento:

- Direttiva Macchine 2006/42/UE;Direttiva 2014/30/UE Electromagnetic

Compatibility (EMC);Direttiva 2014/35/UE Low Voltage Directive (LVD);-

Direttiva ECODESIGN (UE) n. 1253/2014 – ENER LOT 6 (ERP)

Certificazione di prodotto EUROVENT ECP AHU

«Air Handling Unit»

Nell’ambito del programma EUROVENT la certificazione del prodotto consiste

nella verifica delle prestazioni meccaniche secondo la normativa EN

1886:2007 del “model box” identificativo dell’involucro utilizzato, nella verifica

della funzionalità del software di selezione e nella validazione del software

mediante la verifica delle prestazioni dell’unità reale risultato della selezione.

TB1

TB2

TB3

TB4

TB5

0,75<Kb≤1

0,6<Kb≤0,75

0,45<Kb≤0,6

0,3<Kb≤0,45

Nessun requisito
