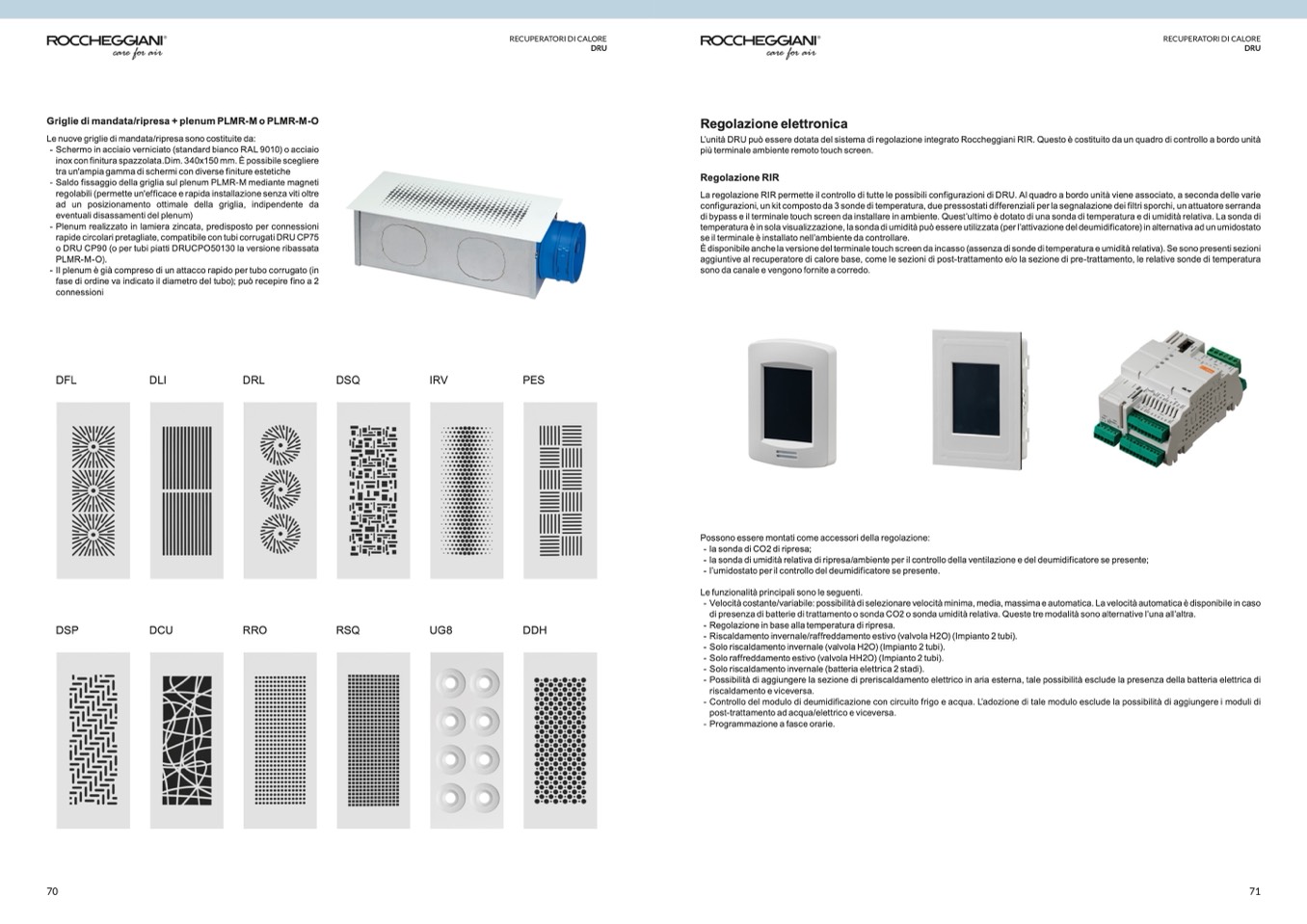

Griglie di mandata/ripresa + plenum PLMR-M o PLMR-M-O
Le nuove griglie di mandata/ripresa sono costituite da:
- Schermo in acciaio verniciato (standard bianco RAL 9010) o acciaio
inox con finitura spazzolata.Dim. 340x150 mm. È possibile scegliere
tra un'ampia gamma di schermi con diverse finiture estetiche
- Saldo fissaggio della griglia sul plenum PLMR-M mediante magneti
regolabili (permette un'efficace e rapida installazione senza viti oltre
ad un posizionamento ottimale della griglia, indipendente da
eventuali disassamenti del plenum)
- Plenum realizzato in lamiera zincata, predisposto per connessioni
rapide circolari pretagliate, compatibile con tubi corrugati DRU CP75
o DRU CP90 (o per tubi piatti DRUCPO50130 la versione ribassata
PLMR-M-O).
- Il plenum è già compreso di un attacco rapido per tubo corrugato (in
fase di ordine va indicato il diametro del tubo); può recepire fino a 2
connessioni
Regolazione elettronica
RECUPERATORI DI CALORE
RECUPERATORI DI CALORE
DRU
DRU
DFL
DLI
DRL
DSQ
IRV
PES
L’unità DRU può essere dotata del sistema di regolazione integrato Roccheggiani RIR. Questo è costituito da un quadro di controllo a bordo unità
più terminale ambiente remoto touch screen.
Regolazione RIR
La regolazione RIR permette il controllo di tutte le possibili configurazioni di DRU. Al quadro a bordo unità viene associato, a seconda delle varie
configurazioni, un kit composto da 3 sonde di temperatura, due pressostati differenziali per la segnalazione dei filtri sporchi, un attuatore serranda
di bypass e il terminale touch screen da installare in ambiente. Quest’ultimo è dotato di una sonda di temperatura e di umidità relativa. La sonda di
temperatura è in sola visualizzazione, la sonda di umidità può essere utilizzata (per l’attivazione del deumidificatore) in alternativa ad un umidostato
se il terminale è installato nell’ambiente da controllare.
È disponibile anche la versione del terminale touch screen da incasso (assenza di sonde di temperatura e umidità relativa). Se sono presenti sezioni
aggiuntive al recuperatore di calore base, come le sezioni di post-trattamento e/o la sezione di pre-trattamento, le relative sonde di temperatura
sono da canale e vengono fornite a corredo.
Possono essere montati come accessori della regolazione:
- la sonda di CO2 di ripresa;
- la sonda di umidità relativa di ripresa/ambiente per il controllo della ventilazione e del deumidificatore se presente;
- l’umidostato per il controllo del deumidificatore se presente.
Le funzionalità principali sono le seguenti.
- Velocitàcostante/variabile:possibilitàdiselezionarevelocitàminima,media,massimaeautomatica.Lavelocitàautomaticaèdisponibileincaso
DSP
DCU
RRO
RSQ
UG8
DDH
-
-
-
-
-
-
-
-
di presenza di batterie di trattamento o sonda CO2 o sonda umidità relativa. Queste tre modalità sono alternative l’una all’altra.
Regolazione in base alla temperatura di ripresa.
Riscaldamento invernale/raffreddamento estivo (valvola H2O) (Impianto 2 tubi).
Solo riscaldamento invernale (valvola H2O) (Impianto 2 tubi).
Solo raffreddamento estivo (valvola HH2O) (Impianto 2 tubi).
Solo riscaldamento invernale (batteria elettrica 2 stadi).
Possibilità di aggiungere la sezione di preriscaldamento elettrico in aria esterna, tale possibilità esclude la presenza della batteria elettrica di
riscaldamento e viceversa.
Controllo del modulo di deumidificazione con circuito frigo e acqua. L’adozione di tale modulo esclude la possibilità di aggiungere i moduli di
post-trattamento ad acqua/elettrico e viceversa.
Programmazione a fasce orarie.
