RECUPERATORI DI CALORE
DRU
RECUPERATORI DI CALORE
DRU

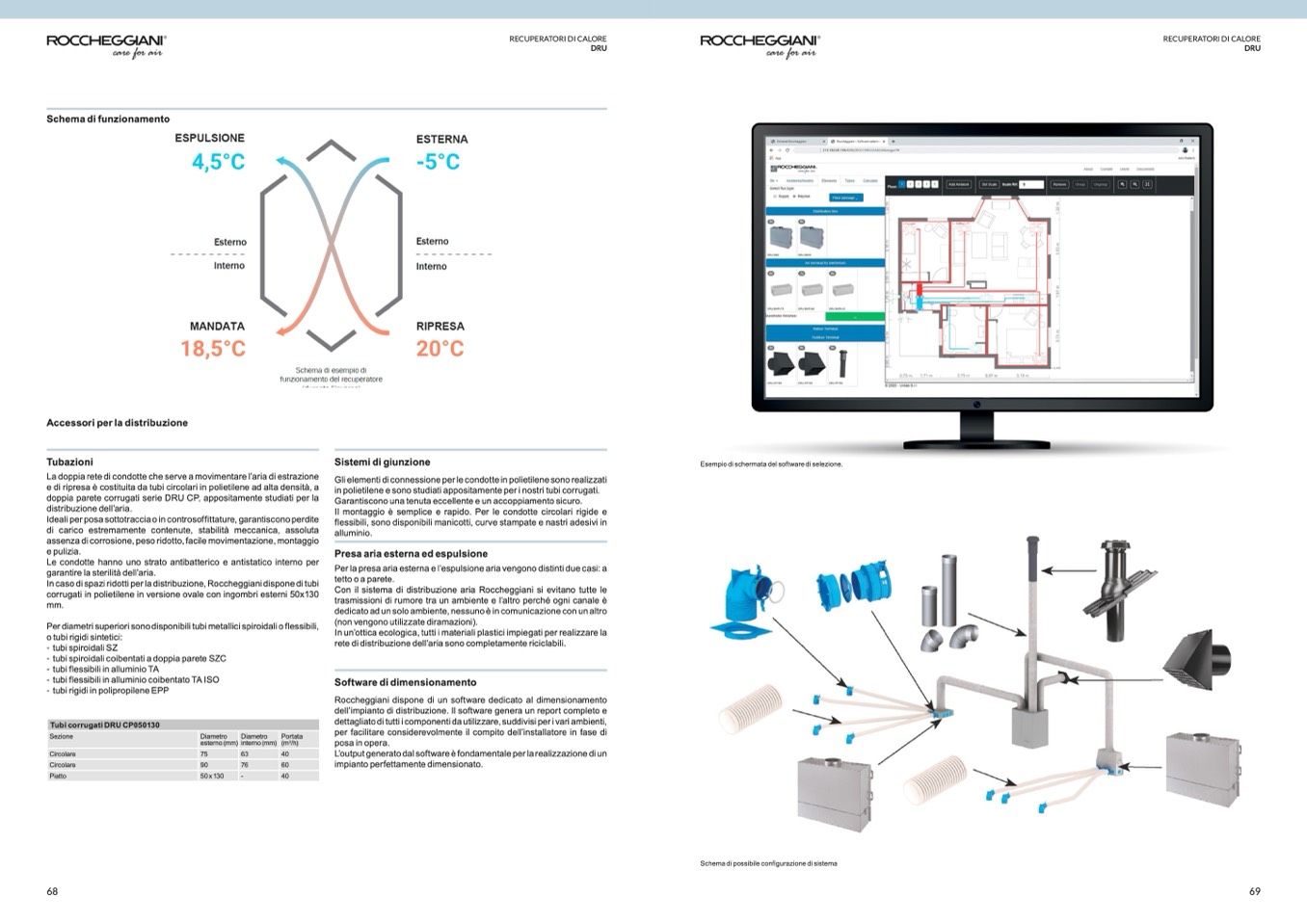

Schema di funzionamento
Accessori per la distribuzione
Tubazioni
La doppia rete di condotte che serve a movimentare l’aria di estrazione
e di ripresa è costituita da tubi circolari in polietilene ad alta densità, a
doppia parete corrugati serie DRU CP, appositamente studiati per la
distribuzione dell’aria.
Ideali per posa sottotraccia o in controsoffittature, garantiscono perdite
di carico estremamente contenute, stabilità meccanica, assoluta
assenza di corrosione, peso ridotto, facile movimentazione, montaggio
e pulizia.
Le condotte hanno uno strato antibatterico e antistatico interno per
garantire la sterilità dell’aria.
In caso di spazi ridotti per la distribuzione, Roccheggiani dispone di tubi
corrugati in polietilene in versione ovale con ingombri esterni 50x130
mm.
Per diametri superiori sono disponibili tubi metallici spiroidali o flessibili,
o tubi rigidi sintetici:
- tubi spiroidali SZ
- tubi spiroidali coibentati a doppia parete SZC
- tubi flessibili in alluminio TA
- tubi flessibili in alluminio coibentato TA ISO
- tubi rigidi in polipropilene EPP
Sistemi di giunzione
Esempio di schermata del software di selezione.
Gli elementi di connessione per le condotte in polietilene sono realizzati
in polietilene e sono studiati appositamente per i nostri tubi corrugati.
Garantiscono una tenuta eccellente e un accoppiamento sicuro.
Il montaggio è semplice e rapido. Per le condotte circolari rigide e
flessibili, sono disponibili manicotti, curve stampate e nastri adesivi in
alluminio.
Presa aria esterna ed espulsione
Per la presa aria esterna e l’espulsione aria vengono distinti due casi: a
tetto o a parete.
Con il sistema di distribuzione aria Roccheggiani si evitano tutte le
trasmissioni di rumore tra un ambiente e l’altro perché ogni canale è
dedicato ad un solo ambiente, nessuno è in comunicazione con un altro
(non vengono utilizzate diramazioni).
In un’ottica ecologica, tutti i materiali plastici impiegati per realizzare la
rete di distribuzione dell’aria sono completamente riciclabili.
Software di dimensionamento
Roccheggiani dispone di un software dedicato al dimensionamento
dell’impianto di distribuzione. Il software genera un report completo e
dettagliato di tutti i componenti da utilizzare, suddivisi per i vari ambienti,
per facilitare considerevolmente il compito dell’installatore in fase di
posa in opera.
L’output generato dal software è fondamentale per la realizzazione di un
impianto perfettamente dimensionato.
Tubi corrugati DRU CP050130
Sezione
Diametro
esterno (mm)
Diametro
interno (mm)
Portata
(m
3
/h)
Circolare
75
63
40
Circolare
90
76
60
Piatto
50x130
-
40
68
69
Schema di possibile configurazione di sistema
