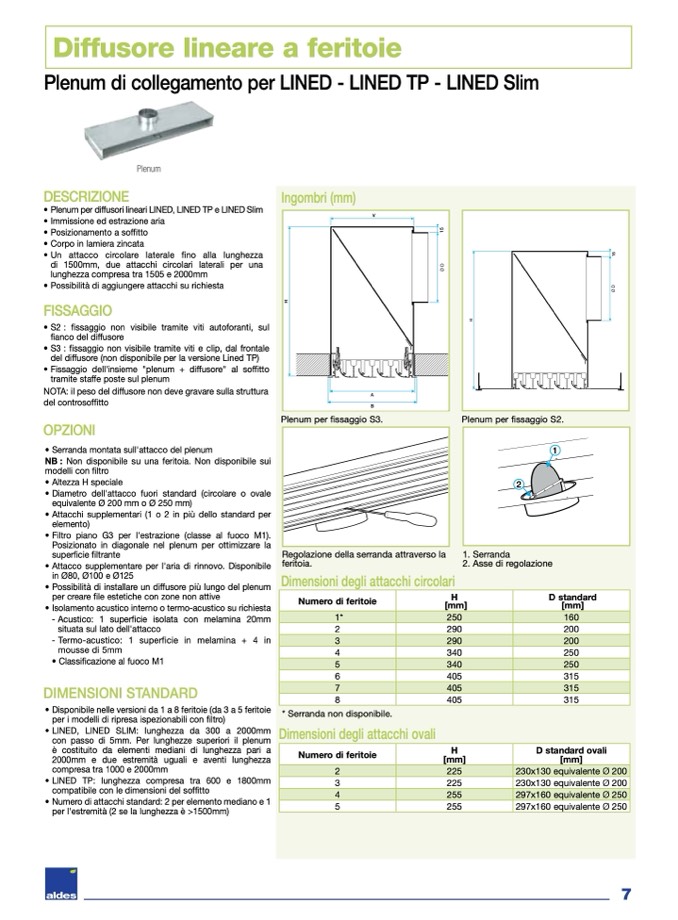

Diffusore lineare a feritoie

Plenum di collegamento per LINED - LINED TP - LINED Slim

Plenum

• Plenum per diffusori lineari LINED, LINED TP e LINED Slim

• Immissione ed estrazione aria

• Posizionamento a soffitto

• Corpo in lamiera zincata

•Un attacco circolare laterale fino alla lunghezza

di 1500mm, due attacchi circolari laterali per una

lunghezza compresa tra 1505 e 2000mm

• Possibilità di aggiungere attacchi su richiesta

FISSAGGIO

• S2 : fissaggio non visibile tramite viti autoforanti, sul

fianco del diffusore

• S3 : fissaggio non visibile tramite viti e clip, dal frontale

del diffusore (non disponibile per la versione Lined TP)

• Fissaggio dell'insieme "plenum + diffusore" al soffitto

tramite staffe poste sul plenum

NOTA: il peso del diffusore non deve gravare sulla struttura

del controsoffitto

OPZIONI

• Serranda montata sull'attacco del plenum

NB : Non disponibile su una feritoia. Non disponibile sui

modelli con filtro

• Altezza H speciale

• Diametro dell'attacco fuori standard (circolare o ovale

equivalente Ø 200 mm o Ø 250 mm)

• Attacchi supplementari (1 o 2 in più dello standard per

elemento)

• Filtro piano G3 per l'estrazione (classe al fuoco M1).

Posizionato in diagonale nel plenum per ottimizzare la

superficie filtrante

• Attacco supplementare per l'aria di rinnovo. Disponibile

in Ø80, Ø100 e Ø125

• Possibilità di installare un diffusore più lungo del plenum

per creare file estetiche con zone non attive

• Isolamento acustico interno o termo-acustico su richiesta

- Acustico: 1 superficie isolata con melamina 20mm

situata sul lato dell'attacco

- Termo-acustico: 1 superficie in melamina + 4 in

mousse di 5mm

• Classificazione al fuoco M1

DIMENSIONI STANDARD

• Disponibile nelle versioni da 1 a 8 feritoie (da 3 a 5 feritoie

per i modelli di ripresa ispezionabili con filtro)

• LINED, LINED SLIM: lunghezza da 300 a 2000mm

con passo di 5mm. Per lunghezze superiori il plenum

è costituito da elementi mediani di lunghezza pari a

2000mm e due estremità uguali e aventi lunghezza

compresa tra 1000 e 2000mm

• LINED TP: lunghezza compresa tra 600 e 1800mm

compatibile con le dimensioni del soffitto

• Numero di attacchi standard: 2 per elemento mediano e 1

per l'estremità (2 se la lunghezza è >1500mm)

DESCRIZIONE

Ingombri (mm)

H

H

1

5

1

5

Plenum per fissaggio S3.

Regolazione della serranda attraverso la

feritoia.

Dimensioni degli attacchi circolari

Plenum per fissaggio S2.

A

B

V

Numero di feritoie

H

2

1. Serranda

2. Asse di regolazione

D standard

[mm]

[mm]

1*

250

160

2

290

200

3

290

200

4

340

250

5

340

250

6

405

315

7

405

315

8

405

315

* Serranda non disponibile.

Dimensioni degli attacchi ovali

Numero di feritoie

H

D standard ovali

[mm]

[mm]

2

225

230x130 equivalente 200

3

225

230x130 equivalente 200

4

255

297x160 equivalente 250

5

255

297x160 equivalente 250
