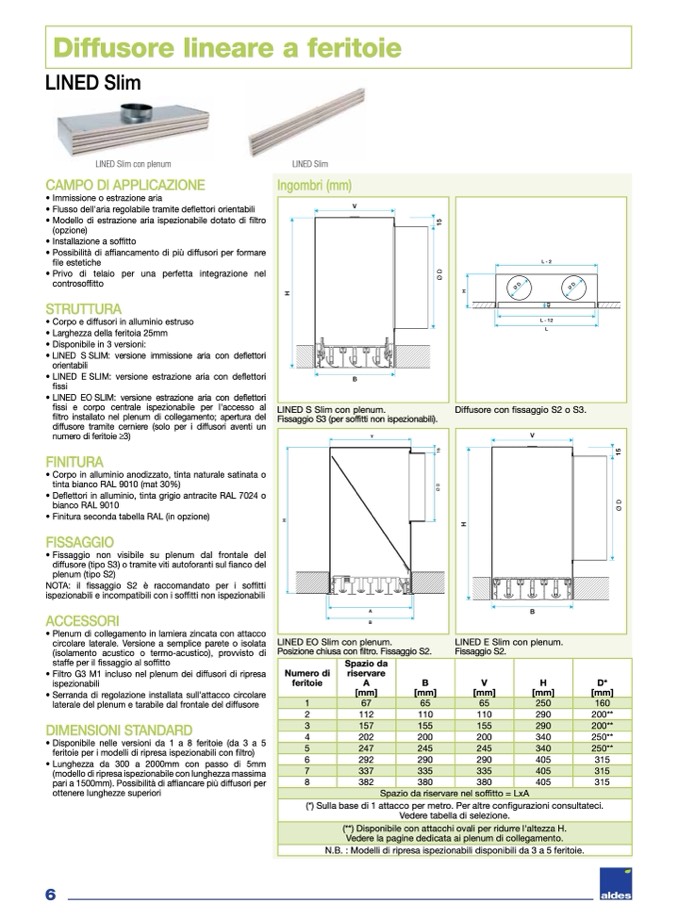

Diffusore lineare a feritoie

LINED Slim

LINED Slim con plenum

CAMPO DI APPLICAZIONE

• Immissione o estrazione aria

• Flusso dell'aria regolabile tramite deflettori orientabili

• Modello di estrazione aria ispezionabile dotato di filtro

(opzione)

• Installazione a soffitto

• Possibilità di affiancamento di più diffusori per formare

file estetiche

•Privo di telaio per una perfetta integrazione nel

controsoffitto

STRUTTURA

• Corpo e diffusori in alluminio estruso

• Larghezza della feritoia 25mm

• Disponibile in 3 versioni:

• LINED S SLIM: versione immissione aria con deflettori

orientabili

• LINED E SLIM: versione estrazione aria con deflettori

fissi

• LINED EO SLIM: versione estrazione aria con deflettori

fissi e corpo centrale ispezionabile per l'accesso al

filtro installato nel plenum di collegamento; apertura del

diffusore tramite cerniere (solo per i diffusori aventi un

numero di feritoie ≥3)

FINITURA

• Corpo in alluminio anodizzato, tinta naturale satinata o

tinta bianco RAL 9010 (mat 30%)

• Deflettori in alluminio, tinta grigio antracite RAL 7024 o

bianco RAL 9010

• Finitura seconda tabella RAL (in opzione)

FISSAGGIO

•Fissaggio non visibile su plenum dal frontale del

diffusore (tipo S3) o tramite viti autoforanti sul fianco del

plenum (tipo S2)

NOTA: il fissaggio S2

è raccomandato per i soffitti

ispezionabili e incompatibili con i soffitti non ispezionabili

ACCESSORI

• Plenum di collegamento in lamiera zincata con attacco

circolare laterale. Versione a semplice parete o isolata

(isolamento acustico o termo-acustico), provvisto di

staffe per il fissaggio al soffitto

• Filtro G3 M1 incluso nel plenum dei diffusori di ripresa

ispezionabili

• Serranda di regolazione installata sull'attacco circolare

laterale del plenum e tarabile dal frontale del diffusore

DIMENSIONI STANDARD

• Disponibile nelle versioni da 1 a 8 feritoie (da 3 a 5

feritoie per i modelli di ripresa ispezionabili con filtro)

• Lunghezza da 300 a 2000mm con passo di 5mm

(modello di ripresa ispezionabile con lunghezza massima

pari a 1500mm). Possibilità di affiancare più diffusori per

ottenere lunghezze superiori

LINED Slim

Ingombri (mm)

V

H

H

1

5

1

5

H

H

1

5

4

3

B

L- 2

L - 12

L

Diffusore con fissaggio S2 o S3.

LINED S Slim con plenum.

Fissaggio S3 (per soffitti non ispezionabili).

LINED EO Slim con plenum.

Posizione chiusa con filtro. Fissaggio S2.

Spazio da

Numero di

riservare

LINED E Slim con plenum.

Fissaggio S2.

2

112

110

3

157

155

4

202

200

5

247

245

6

292

290

7

337

335

8

382

380

110

290

155

290

200

340

245

340

290

405

335

405

380

405

200**

200**

250**

250**

315

315

315

V

V

A

B

B

feritoie

A

B

V

H

D*

[mm]

[mm]

[mm]

[mm]

[mm]

1

67

65

65

250

160

Spazio da riservare nel soffitto = LxA

(*) Sulla base di 1 attacco per metro. Per altre configurazioni consultateci.

Vedere tabella di selezione.

(**) Disponibile con attacchi ovali per ridurre l'altezza H.

Vedere la pagine dedicata ai plenum di collegamento.

N.B. : Modelli di ripresa ispezionabili disponibili da 3 a 5 feritoie.
