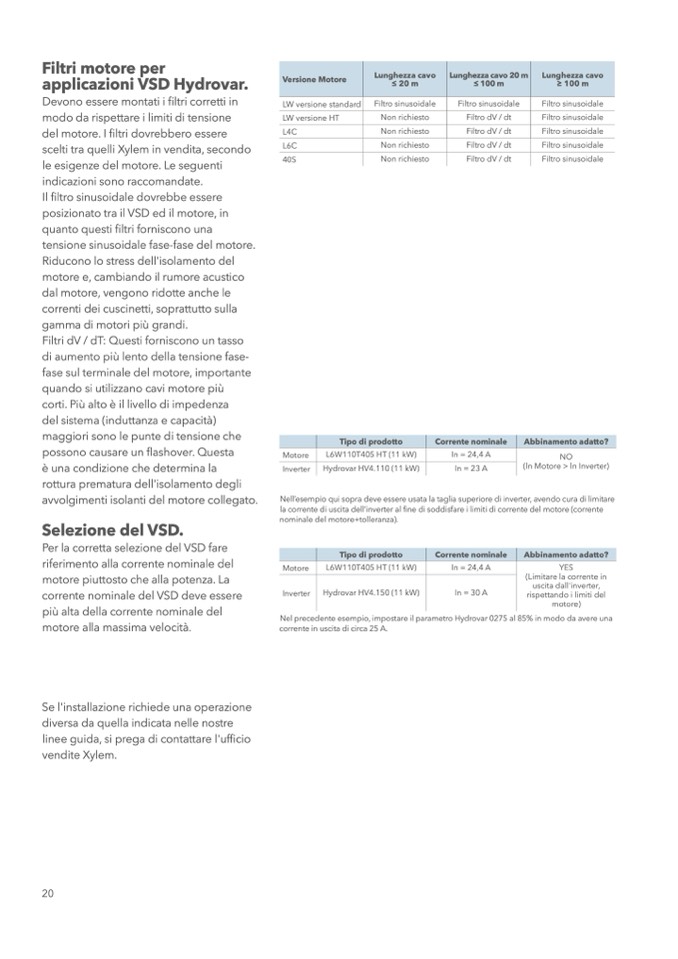

Filtri motore per
applicazioni VSD Hydrovar.
Devono essere montati i filtri corretti in
modo da rispettare i limiti di tensione
del motore. I filtri dovrebbero essere
scelti tra quelli Xylem in vendita, secondo
le esigenze del motore. Le seguenti
indicazioni sono raccomandate.
Il filtro sinusoidale dovrebbe essere
posizionato tra il VSD ed il motore, in
quanto questi filtri forniscono una
tensione sinusoidale fase-fase del motore.
Riducono lo stress dell'isolamento del
motore e, cambiando il rumore acustico
dal motore, vengono ridotte anche le
correnti dei cuscinetti, soprattutto sulla
gamma di motori più grandi.
Filtri dV / dT: Questi forniscono un tasso
di aumento più lento della tensione fase-
fase sul terminale del motore, importante
quando si utilizzano cavi motore più
corti. Più alto è il livello di impedenza
del sistema (induttanza e capacità)
maggiori sono le punte di tensione che
possono causare un flashover. Questa
è una condizione che determina la
rottura prematura dell'isolamento degli
avvolgimenti isolanti del motore collegato.
Selezione del VSD.
Per la corretta selezione del VSD fare
riferimento alla corrente nominale del
motore piuttosto che alla potenza. La
corrente nominale del VSD deve essere
più alta della corrente nominale del
motore alla massima velocità.
Se l'installazione richiede una operazione
diversa da quella indicata nelle nostre
linee guida, si prega di contattare l'ufficio
vendite Xylem.
LW versione standard
LW versione HT
L4C
L6C
40S
Non richiesto
Filtro dV / dt
Filtro sinusoidale
Filtro sinusoidale
Filtro sinusoidale
Filtro sinusoidale
Filtro sinusoidale
Versione Motore
Lunghezza cavo
≤ 20 m
Lunghezza cavo 20 m
≤100m
Lunghezza cavo
≥ 100 m
Filtro sinusoidale
Filtro sinusoidale
Non richiesto
Filtro dV / dt
Non richiesto
Filtro dV / dt
Non richiesto
Filtro dV / dt
Tipo di prodotto
Motore
Inverter
Hydrovar HV4.110 (11 kW)
In = 23 A
NO
(ln Motore > ln Inverter)
Corrente nominale
Abbinamento adatto?
L6W110T405 HT (11 kW)
Nell’esempio qui sopra deve essere usata la taglia superiore di inverter, avendo cura di limitare
la corrente di uscita dell’inverter al fine di soddisfare i limiti di corrente del motore (corrente
nominale del motore+tolleranza).
Motore
Inverter
Hydrovar HV4.150 (11 kW)
In = 30 A
YES
(Limitare la corrente in
uscita dall'inverter,
rispettando i limiti del
motore)
Tipo di prodotto
In = 24,4 A
Corrente nominale
Abbinamento adatto?
L6W110T405 HT (11 kW)
In = 24,4 A
20
Nel precedente esempio, impostare il parametro Hydrovar 0275 al 85% in modo da avere una
corrente in uscita di circa 25 A.
