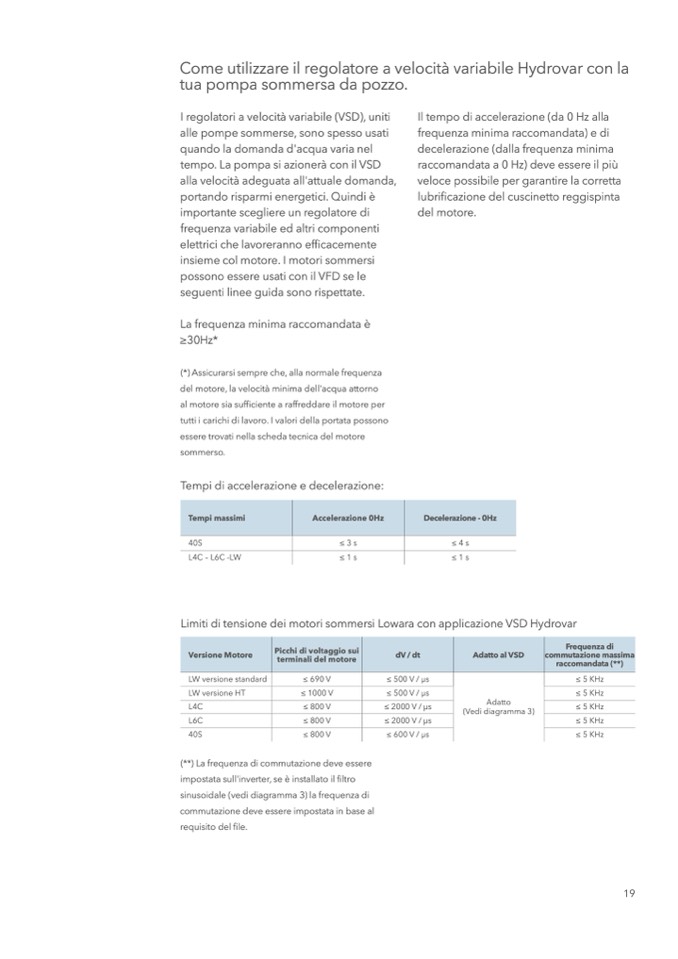

Come utilizzare il regolatore a velocità variabile Hydrovar con la

tua pompa sommersa da pozzo.

I regolatori a velocità variabile (VSD), uniti

alle pompe sommerse, sono spesso usati

quando la domanda d'acqua varia nel

tempo. La pompa si azionerà con il VSD

alla velocità adeguata all'attuale domanda,

portando risparmi energetici. Quindi è

importante scegliere un regolatore di

frequenza variabile ed altri componenti

elettrici che lavoreranno efficacemente

insieme col motore. I motori sommersi

possono essere usati con il VFD se le

seguenti linee guida sono rispettate.

La frequenza minima raccomandata è

≥30Hz*

(*) Assicurarsi sempre che, alla normale frequenza

del motore, la velocità minima dell'acqua attorno

al motore sia sufficiente a raffreddare il motore per

tutti i carichi di lavoro. I valori della portata possono

essere trovati nella scheda tecnica del motore

sommerso.

Tempi di accelerazione e decelerazione:

40S

L4C – L6C -LW

≤ 1 s

Il tempo di accelerazione (da 0 Hz alla

frequenza minima raccomandata) e di

decelerazione (dalla frequenza minima

raccomandata a 0 Hz) deve essere il più

veloce possibile per garantire la corretta

lubrificazione del cuscinetto reggispinta

del motore.

Tempi massimi

Accelerazione 0Hz

≤3 s

≤ 4 s

≤ 1 s

Limiti di tensione dei motori sommersi Lowara con applicazione VSD Hydrovar

Versione Motore

Picchi di voltaggio sui

terminali del motore

dV/dt

≤ 500 V / μs

Adatto al VSD

Frequenza di

commutazione massima

raccomandata (**)

≤ 690 V

≤ 1000 V

≤ 500 V / μs

≤ 800 V

≤ 2000 V / μs

≤ 800 V

≤ 2000 V / μs

LW versione standard

LW versione HT

L4C

L6C

40S

≤ 5 KHz

≤ 5 KHz

Adatto

≤ 5 KHz

(Vedi diagramma 3)

≤ 5 KHz

≤ 5 KHz

(**) La frequenza di commutazione deve essere

impostata sull'inverter, se è installato il filtro

sinusoidale (vedi diagramma 3) la frequenza di

commutazione deve essere impostata in base al

requisito del file.

≤ 800 V

≤ 600 V / μs

Decelerazione - 0Hz
