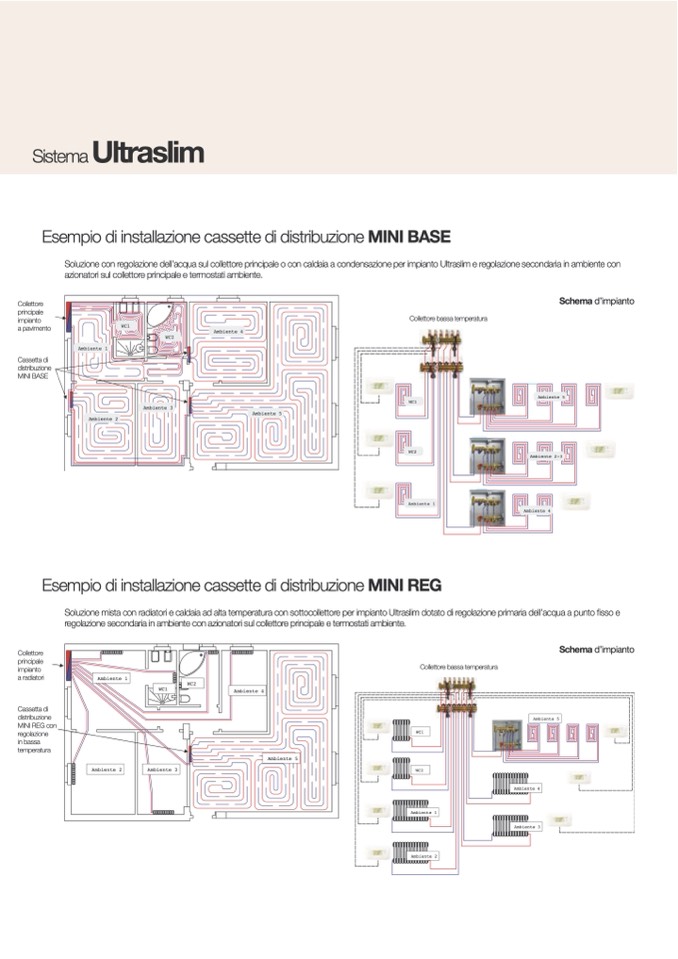

Sistema

Ultraslim

Esempio di installazione cassette di distribuzione MINI BASE

Collettore

principale

impianto

a pavimento

Cassetta di

distribuzione

MINI BASE

WC1

Collettore bassa temperatura

WC1

WC2

Ambiente 1

Schema d’impianto

Ambiente 5

Ambiente 2-3

Ambiente 4

Collettore

principale

impianto

a radiatori

Cassetta di

distribuzione

MINI REG con

regolazione

in bassa

temperatura

Schema d’impianto

Soluzione con regolazione dell’acqua sul collettore principale o con caldaia a condensazione per impianto Ultraslim e regolazione secondaria in ambiente con

azionatori sul collettore principale e termostati ambiente.

Ambiente 1

WC2

Ambiente 3

Ambiente 2

Ambiente 4

regolazione secondaria in ambiente con azionatori sul collettore principale e termostati ambiente.

Ambiente 1

Ambiente 2

WC2

WC1

Ambiente 3

Ambiente 4

Collettore bassa temperatura

WC1

WC2

Ambiente 1

Ambiente 2

Ambiente 5

Esempio di installazione cassette di distribuzione MINI REG

Soluzione mista con radiatori e caldaia ad alta temperatura con sottocollettore per impianto Ultraslim dotato di regolazione primaria dell’acqua a punto fisso e

Ambiente 5

Ambiente 5

Ambiente 4

Ambiente 3
