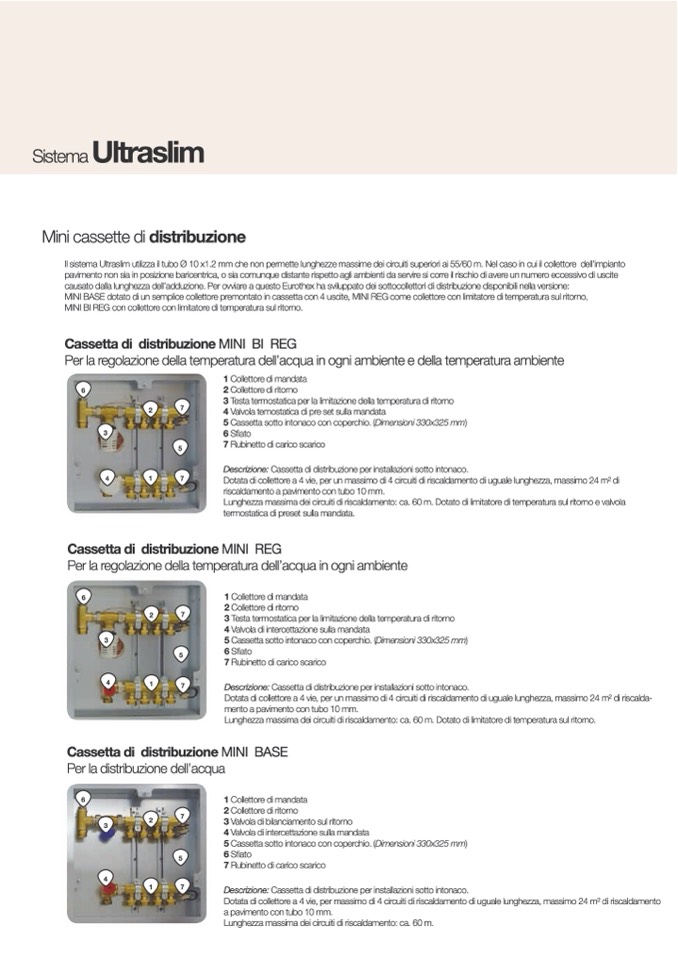

Sistema
Ultraslim
Mini cassette di distribuzione
IlsistemaUltraslimutilizzailtuboØ10x1.2mmchenonpermettelunghezzemassimedeicircuitisuperioriai55/60m.Nelcasoincuiilcollettore dell’impianto
pavimento non sia in posizione baricentrica, o sia comunque distante rispetto agli ambienti da servire si corre il rischio di avere un numero eccessivo di uscite
causato dalla lunghezza dell’adduzione. Per ovviare a questo Eurothex ha sviluppato dei sottocollettori di distribuzione disponibili nella versione:
MINI BASE dotato di un semplice collettore premontato in cassetta con 4 uscite, MINI REG come collettore con limitatore di temperatura sul ritorno,
MINI BI REG con collettore con limitatore di temperatura sul ritorno.
Cassettadi distribuzioneMINI BI REG
Per la regolazione della temperatura dell’acqua in ogni ambiente e della temperatura ambiente
6
3
2
7
1 Collettore di mandata
2 Collettore di ritorno
3 Testa termostatica per la limitazione della temperatura di ritorno
4 Valvola temostatica di pre set sulla mandata
5 Cassetta sotto intonaco con coperchio. (Dimensioni 330x325 mm)
6 Sfiato
7 Rubinetto di carico scarico
Descrizione: Cassetta di distribuzione per installazioni sotto intonaco.
Dotata di collettore a 4 vie, per un massimo di 4 circuiti di riscaldamento di uguale lunghezza, massimo 24 m2 di
riscaldamento a pavimento con tubo 10 mm.
Lunghezza massima dei circuiti di riscaldamento: ca. 60 m. Dotato di limitatore di temperatura sul ritorno e valvola
termostatica di preset sulla mandata.
6
3
4
2
7
5
7
1 Collettore di mandata
2 Collettore di ritorno
3 Testa termostatica per la limitazione della temperatura di ritorno
4 Valvola di intercettazione sulla mandata
5 Cassetta sotto intonaco con coperchio. (Dimensioni 330x325 mm)
6 Sfiato
7 Rubinetto di carico scarico
Descrizione: Cassetta di distribuzione per installazioni sotto intonaco.
Dotata di collettore a 4 vie, per un massimo di 4 circuiti di riscaldamento di uguale lunghezza, massimo 24 m2 di riscalda-
mento a pavimento con tubo 10 mm.
Lunghezza massima dei circuiti di riscaldamento: ca. 60 m. Dotato di limitatore di temperatura sul ritorno.
5
4
1
7
Cassettadi distribuzioneMINI REG
Per la regolazione della temperatura dell’acqua in ogni ambiente
1
Cassettadi distribuzioneMINI BASE
Per la distribuzione dell’acqua
6
1 Collettore di mandata
2 Collettore di ritorno
3 Valvola di bilanciamento sul ritorno
4 Valvola di intercettazione sulla mandata
5 Cassetta sotto intonaco con coperchio. (Dimensioni 330x325 mm)
6 Sfiato
7 Rubinetto di carico scarico
Descrizione: Cassetta di distribuzione per installazioni sotto intonaco.
Dotata di collettore a 4 vie, per massimo di 4 circuiti di riscaldamento di uguale lunghezza, massimo 24 m2 di riscaldamento
a pavimento con tubo 10 mm.
Lunghezza massima dei circuiti di riscaldamento: ca. 60 m.
3
4
2
7
5
1
7
