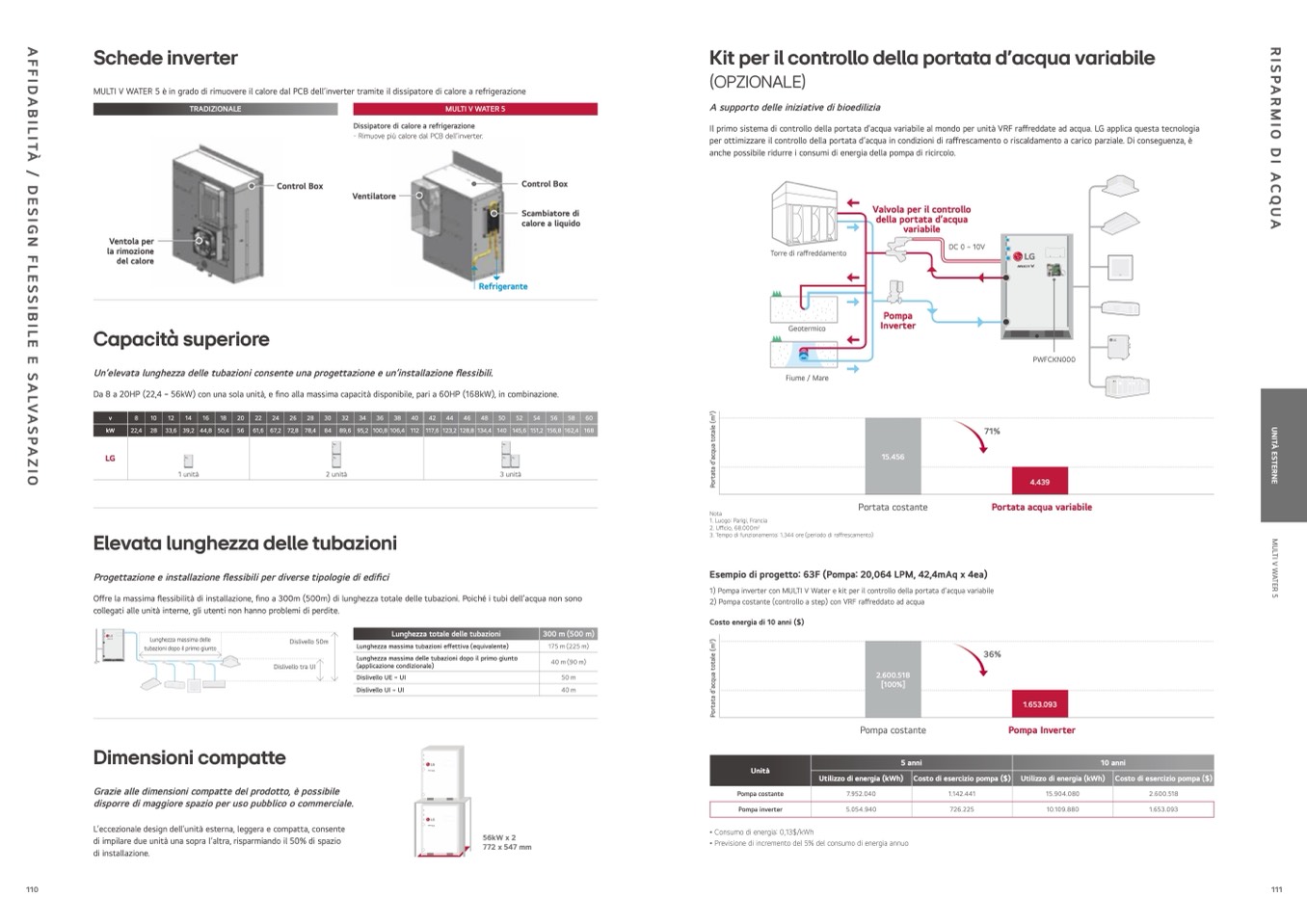

Schede inverter
MULTI V WATER 5 è in grado di rimuovere il calore dal PCB dell’inverter tramite il dissipatore di calore a refrigerazione
Kit per il controllo della portata d’acqua variabile
(OPZIONALE)
A supporto delle iniziative di bioedilizia
Il primo sistema di controllo della portata d’acqua variabile al mondo per unit
à VRF raffreddate ad acqua. LG applica questa tecnologia
per ottimizzare il controllo della portata d’acqua in condizioni di ra
ffrescamento o riscaldamento a carico parziale. Di conseguenza, è
anche possibile ridurre i consumi di energia della pompa di ricircolo.
Ventola per
la rimozione
del calore
Torre di ra
ffreddamento
Geotermico
Fiume / Mare
DC 0 ~ 10V
Capacità superiore
Pompa
Inverter
15.456
Portata costante
TRADIZIONALE
Elevata lunghezza delle tubazioni
Progettazione e installazione
flessibili per diverse tipologie di edifici
Nota
1. Luogo: Parigi, Francia
2. Ufficio, 68.000m
2
3. Tempo di funzionamento: 1.344 ore (periodo di raffrescamento)
Esempio di progetto: 63F (Pompa: 20,064 LPM, 42,4mAq x 4ea)
1) Pompa inverter con MULTI V Water e kit per il controllo della portata d’acqua variabile
2) Pompa costante (controllo a step) con VRF ra
ffreddato ad acqua
Control Box
Control Box
Scambiatore di
calore a liquido
Refrigerante
Un’elevata lunghezza delle tubazioni consente una progettazione e un’installazione
flessibili.
Da 8 a 20HP (22,4 ~ 56kW) con una sola unità, e
fino alla massima capacità disponibile, pari a 60HP (168kW), in combinazione.
PWFCKN000
4.439
Portata acqua variabile
v
kW
LG
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
42
44
46
48
50
52
54
56
58
60
22,4 28 33,6 39,2 44,8 50,4 56 61,6 67,2 72,8 78,4 84 89,6 95,2 100,8 106,4 112 117,6 123,2 128,8 134,4 140 145,6 151,2 156,8 162,4 168
71%
1 unità
2 unit
à
3 unità
Offre la massima flessibilit
à di installazione, fino a 300m (500m) di lunghezza totale delle tubazioni. Poiché i tubi dell’acqua non sono
collegati alle unit
à interne, gli utenti non hanno problemi di perdite.
Dislivello 50m
Dislivello tra UI
Dimensioni compatte
Grazie alle dimensioni compatte del prodotto, è possibile
disporre di maggiore spazio per uso pubblico o commerciale.
L’eccezionale design dell’unit
à esterna, leggera e compatta, consente
di impilare due unit
à una sopra l’altra, risparmiando il 50% di spazio
di installazione.
Lunghezza totale delle tubazioni
Lunghezza massima tubazioni effettiva (equivalente)
Lunghezza massima delle tubazioni dopo il primo giunto
(applicazione condizionale)
300 m (500 m)
175 m (225 m)
40m(90m)
50 m
40 m
36%
Dissipatore di calore a refrigerazione
- Rimuove più calore dal PCB dell’inverter.
Ventilatore
Dislivello UE ~ UI
Dislivello UI ~ UI
2.600.518
[100%]
Pompa costante
5 anni
56kW x 2
772 x 547 mm
• Consumo di energia: 0,13$/kWh
• Previsione di incremento del 5% del consumo di energia annuo
Costo energia di 10 anni ($)
Unit
à
Pompa costante
Pompa inverter
10 anni
Utilizzo di energia (kWh)
7.952.040
5.054.940
Costo di esercizio pompa ($)
1.142.441
726.225
Utilizzo di energia (kWh)
15.904.080
10.109.880
Costo di esercizio pompa ($)
2.600.518
1.653.093
Valvola per il controllo
della portata d’acqua
variabile
1.653.093
Pompa Inverter
MULTI V WATER 5
P
o
r
t
a
