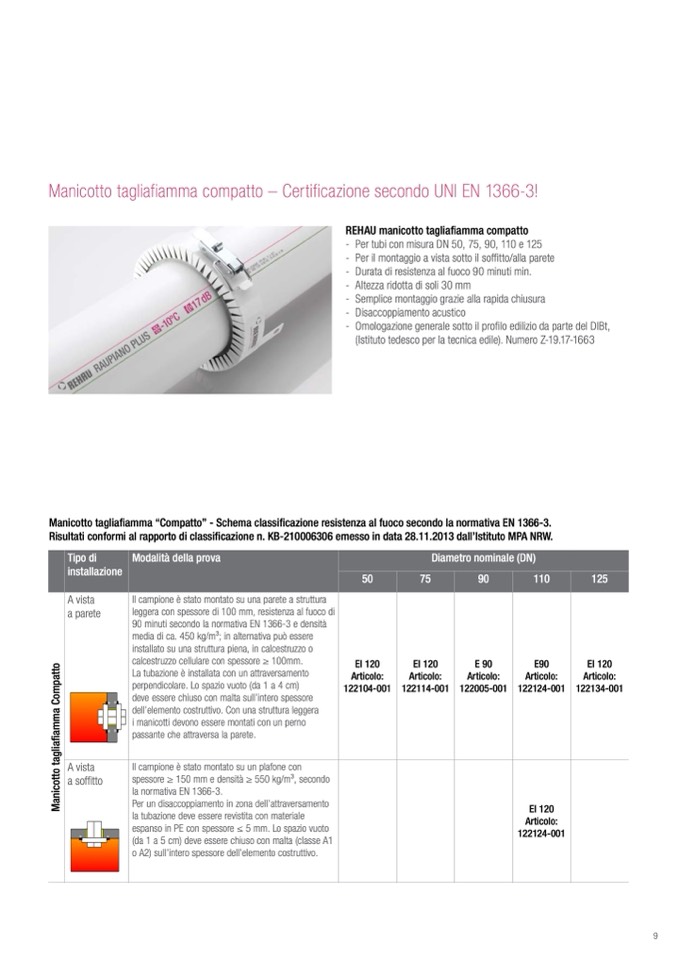

Manicotto tagliafiamma compatto – Certificazione secondo UNI EN 1366-3!
REHAU manicotto tagliafiamma compatto
- Per tubi con misura DN 50, 75, 90, 110 e 125
- Per il montaggio a vista sotto il soffitto/alla parete
- Durata di resistenza al fuoco 90 minuti min.
- Altezza ridotta di soli 30 mm
- Semplice montaggio grazie alla rapida chiusura
- Disaccoppiamento acustico
- Omologazione generale sotto il profilo edilizio da parte del DIBt,
(Istituto tedesco per la tecnica edile). Numero Z-19.17-1663
Manicotto tagliafiamma “Compatto” - Schema classificazione resistenza al fuoco secondo la normativa EN 1366-3.
Risultati conformi al rapporto di classificazione n. KB-210006306 emesso in data 28.11.2013 dall’Istituto MPA NRW.
EI 120
Articolo:
122134-001
9
Tipo di
installazione
Modalità della prova
Diametro nominale (DN)
50
75
90
110
125
A vista
a parete
Il campione è stato montato su una parete a struttura
leggera con spessore di 100 mm, resistenza al fuoco di
90 minuti secondo la normativa EN 1366-3 e densità
media di ca. 450 kg/m3; in alternativa può essere
installato su una struttura piena, in calcestruzzo o
calcestruzzo cellulare con spessore ≥ 100mm.
La tubazione è installata con un attraversamento
perpendicolare. Lo spazio vuoto (da 1 a 4 cm)
deve essere chiuso con malta sull’intero spessore
dell’elemento costruttivo. Con una struttura leggera
i manicotti devono essere montati con un perno
passante che attraversa la parete.
EI 120
Articolo:
122104-001
EI 120
Articolo:
122114-001
E 90
Articolo:
122005-001
E90
Articolo:
122124-001
A vista
a soffitto
Il campione è stato montato su un plafone con
spessore ≥ 150 mm e densità ≥ 550 kg/m3, secondo
la normativa EN 1366-3.
Per un disaccoppiamento in zona dell’attraversamento
la tubazione deve essere revistita con materiale
espanso in PE con spessore ≤ 5 mm. Lo spazio vuoto
(da 1 a 5 cm) deve essere chiuso con malta (classe A1
o A2) sull’intero spessore dell’elemento costruttivo.
EI 120
Articolo:
122124-001
