SICUREZZA ANTINCENDIO AI MASSIMI LIVELLI

Lasciatevi impressionare

Tipo di

installazione

Modalità della prova

Diametro nominale (DN)

50

75

90

110

125

160

A vista

a parete

Il campione è stato montato su una parete

a struttura leggera con spessore di 100

mm, resistenza al fuoco di 90 minuti

secondo la normativa EN 1366-3 e densità

media di ca. 450 kg/m3; in alternativa può

essere installato su una struttura piena, in

calcestruzzo o calcestruzzo cellulare con

spessore ≥ 100 mm.

Lo spazio vuoto (da 1 a 4 cm) deve essere

chiuso con malta sull’intero spessore

dell’elemento costruttivo. Con una struttura

leggera i manicotti devono essere montati

con un perno passante che attraversa la

parete.

EI 120

Articolo:

121894-001

EI 120

Articolo:

121904-001

EI 120

Articolo:

121914-001

EI 120

Articolo:

121924-001

EI 120

Articolo:

121934-001

Ad incasso

nella parete

EI 120

Articolo:

121894-001

EI 120

Articolo:

121904-001

EI 120

Articolo:

121914-001

EI 120

Articolo:

121924-001

EI 120

Articolo:

121934-001

A vista

a soffitto

Il campione è stato montato su un plafone

con spessore ≥ 150 mm e densità ≥

550 kg/m

3

, secondo la normativa EN

1366-3. Per un disaccoppiamento in zona

dell’attraversamento la tubazione deve

essere revistita con materiale espanso in

PE con spessore ≤ 5 mm. Lo spazio vuoto

(da 1 a 5 cm) deve essere chiuso con

malta (classe A1 o A2) sull’intero spessore

dell’elemento costruttivo.

EI 120

Articolo:

121924-001

Ad incasso

nel soffitto

EI 120

Articolo:

121924-001

EI 120

Articolo:

121934-001

8

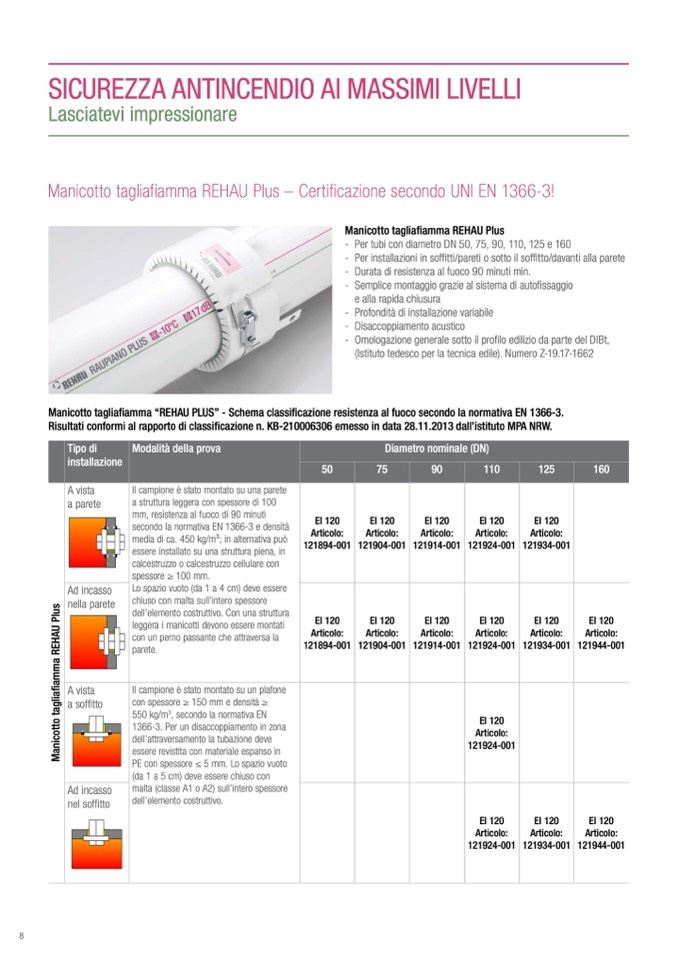

Manicotto tagliafiamma REHAU Plus – Certificazione secondo UNI EN 1366-3!

Manicotto tagliafiamma REHAU Plus

- Per tubi con diametro DN 50, 75, 90, 110, 125 e 160

- Per installazioni in soffitti/pareti o sotto il soffitto/davanti alla parete

- Durata di resistenza al fuoco 90 minuti min.

- Semplice montaggio grazie al sistema di autofissaggio

e alla rapida chiusura

- Profondità di installazione variabile

- Disaccoppiamento acustico

- Omologazione generale sotto il profilo edilizio da parte del DIBt,

(Istituto tedesco per la tecnica edile). Numero Z-19.17-1662

Manicotto tagliafiamma “REHAU PLUS” - Schema classificazione resistenza al fuoco secondo la normativa EN 1366-3.

Risultati conformi al rapporto di classificazione n. KB-210006306 emesso in data 28.11.2013 dall’istituto MPA NRW.

EI 120

Articolo:

121944-001

EI 120

Articolo:

121944-001
