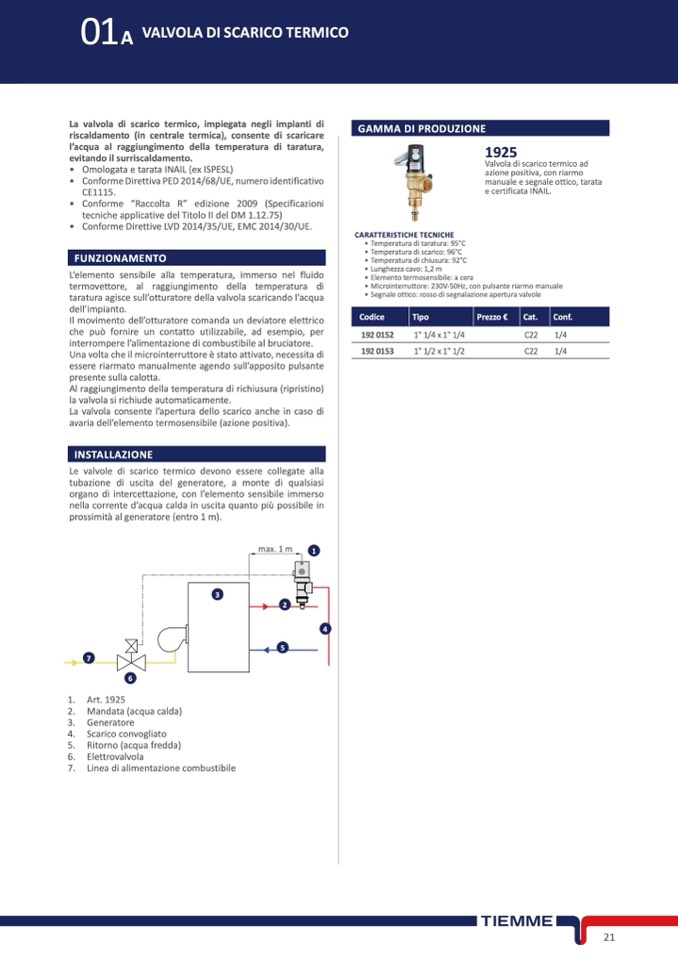

01A

VALVOLA DI SCARICO TERMICO

La valvola di scarico termico, impiegata negli impianti di

riscaldamento (in centrale termica), consente di scaricar

e

l’acqua al raggiungimento della temperatura di taratura

,

evitando il surriscaldamento

.

Omologata e tarata INAIL (ex ISPESL)

Conforme Direttiva PED 2014/68/UE, numero identificativo

CE1115.

Conforme “Raccolta R” edizione 2009 (Specificazion

i

tecniche applicative del Titolo II del DM 1.12.75)

Conforme Direttive LVD 2014/35/UE, EMC 2014/30/UE.

GAMMA DI PRODUZION

E

192

5

Valvola di scarico termico ad

azione positiva, con riarmo

manuale e segnale ottico, tarat

a

e certificata INAIL

.

FUNZIONAMENT

O

L’elemento sensibile alla temperatura, immerso nel fluido

termovettore, al raggiungimento della temperatura d

i

taratura agisce sull’otturatore della valvola scaricando l’acqu

a

dell’impianto

.

Il movimento dell’otturatore comanda un deviatore elettric

o

che può fornire un contatto utilizzabile, ad esempio, pe

r

interrompere l’alimentazione di combustibile al bruciatore

.

Una volta che il microinterruttore è stato attivato, necessita d

i

essere riarmato manualmente agendo sull’apposito pulsant

e

presente sulla calotta

.

Al raggiungimento della temperatura di richiusura (ripristino

)

la valvola si richiude automaticamente

.

La valvola consente l’apertura dello scarico anche in caso di

avaria dell’elemento termosensibile (azione positiva)

.

CARATTERISTICHE TECNICH

E

Temperatura di taratura: 95°C

Temperatura di scarico: 96°C

Temperatura di chiusura: 92°C

Lunghezza cavo: 1,2

m

Elemento termosensibile: a cera

Microinterruttore: 230V-50Hz, con pulsante riarmo manuale

Segnale ottico: rosso di segnalazione apertura valvole

Codice

Tipo

Prezzo €

Cat.

Conf.

192 0152

1" 1/4 x 1" 1/4

C22

1/4

192 0153

1" 1/2 x 1" 1/2

C22

1/

4

INSTALLAZION

E

Le valvole di scarico termico devono essere collegate alla

tubazione di uscita del generatore, a monte di qualsiasi

organo di intercettazione, con l’elemento sensibile immers

o

nella corrente d’acqua calda in uscita quanto più possibile i

n

prossimità al generatore (entro 1 m)

.

max. 1 m

1

3

2

4

5

7

6

1. Art. 192

5

2. Mandata (acqua calda

)

3. Generatore

4. Scarico convogliat

o

5. Ritorno (acqua fredda)

6. Elettrovalvol

a

7. Linea di alimentazione combustibile
