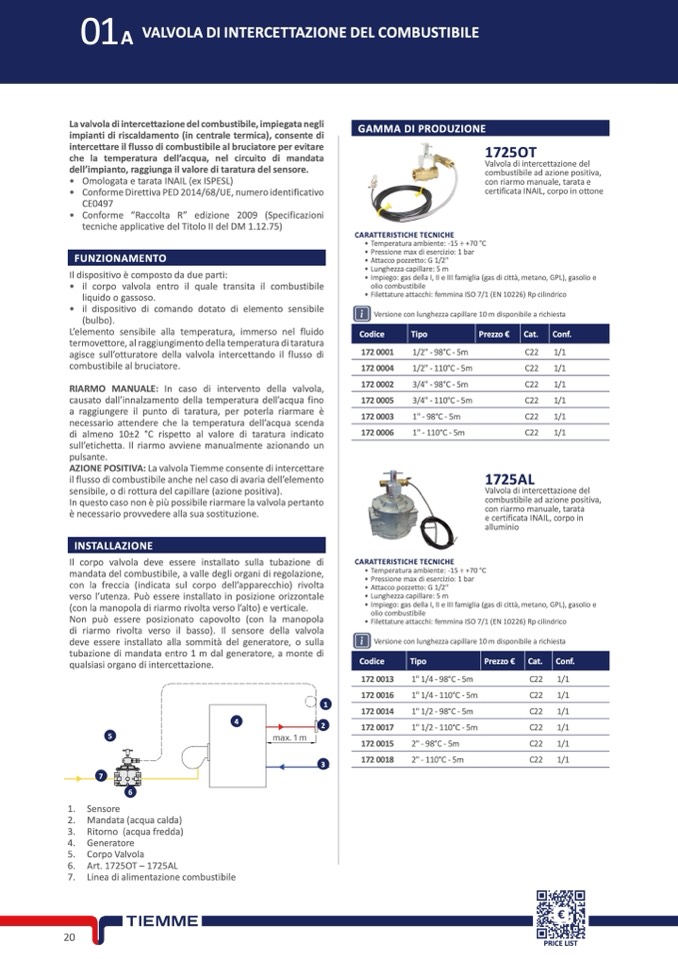

01A
VALVOLA DI INTERCETTAZIONE DEL COMBUSTIBILE
La valvola di intercettazione del combustibile, impiegata negl
i
impianti di riscaldamento (in centrale termica), consente di
intercettare il flusso di combustibile al bruciatore per evitar
e
che la temperatura dell’acqua, nel circuito di mandat
a
dell’impianto, raggiunga il valore di taratura del sensore
.
•
Omologata e tarata INAIL (ex ISPESL)
•
Conforme Direttiva PED 2014/68/UE, numero identificativo
CE0497
•
Conforme “Raccolta R” edizione 2009 (Specificazion
i
tecniche applicative del Titolo II del DM 1.12.75)
GAMMA DI PRODUZION
E
1725O
T
Valvola di intercettazione de
l
combustibile ad azione positiva
,
con riarmo manuale, tarata
e
certificata INAIL, corpo in otton
e
FUNZIONAMENTO
Il dispositivo è composto da due parti:
•
il corpo valvola entro il quale transita il combustibile
liquido o gassoso.
•
il dispositivo di comando dotato di elemento sensibile
(bulbo).
L’elemento sensibile alla temperatura, immerso nel fluido
termovettore, al raggiungimento della temperatura di taratur
a
agisce sull’otturatore della valvola intercettando il flusso di
combustibile al bruciatore.
RIARMO MANUALE: In caso di intervento della valvola
,
causato dall’innalzamento della temperatura dell’acqua fino
a raggiungere il punto di taratura, per poterla riarmare
è
necessario attendere che la temperatura dell’acqua scend
a
di almeno 10±2 °C rispetto al valore di taratura indicat
o
sull’etichetta. Il riarmo avviene manualmente azionando un
pulsante.
AZIONE POSITIVA: La valvola Tiemme consente di intercettar
e
il flusso di combustibile anche nel caso di avaria dell’element
o
sensibile, o di rottura del capillare (azione positiva).
In questo caso non è più possibile riarmare la valvola pertanto
è necessario provvedere alla sua sostituzione.
CARATTERISTICHE TECNICHE
•
•
•
•
•
Temperatura ambiente: -15 ÷ +70 °C
Pressione max di esercizio: 1 bar
Attacco pozzetto: G 1/2"
Lunghezza capillare: 5 m
Impiego: gas della I, II e III famiglia (gas di città, metano, GPL), gasolio
e
olio combustibil
e
• Filettature attacchi: femmina ISO 7/1 (EN 10226) Rp cilindrico
Versione con lunghezza capillare 10 m disponibile a richiesta
Codice
Tipo
Prezzo €
Cat.
Conf.
172 0001
1/2" - 98°C - 5m
C22 1/
1
172 0004
1/2" - 110°C - 5m
C22 1/
1
172 0002
3/4" - 98°C - 5m
C22 1/
1
172 0005
3/4" - 110°C - 5m
C22 1/
1
172 0003
1" - 98°C - 5m
C22 1/
1
172 0006
1" - 110°C - 5m
C22 1/
1
1725A
L
Valvola di intercettazione de
l
combustibile ad azione positiva
,
con riarmo manuale, tarat
a
e certificata INAIL, corpo i
n
allumini
o
INSTALLAZIONE
Il corpo valvola deve essere installato sulla tubazione d
i
mandata del combustibile, a valle degli organi di regolazione,
con la freccia (indicata sul corpo dell’apparecchio) rivolta
verso l’utenza. Può essere installato in posizione orizzontal
e
(con la manopola di riarmo rivolta verso l’alto) e verticale.
Non può essere posizionato capovolto (con la manopola
di riarmo rivolta verso il basso). Il sensore della valvol
a
deve essere installato alla sommità del generatore, o sulla
tubazione di mandata entro 1 m dal generatore, a monte di
qualsiasi organo di intercettazione.
CARATTERISTICHE TECNICHE
•
•
•
•
•
Temperatura ambiente: -15 ÷ +70 °C
Pressione max di esercizio: 1 bar
Attacco pozzetto: G 1/2"
Lunghezza capillare: 5 m
Impiego: gas della I, II e III famiglia (gas di città, metano, GPL), gasolio
e
olio combustibil
e
• Filettature attacchi: femmina ISO 7/1 (EN 10226) Rp cilindrico
Versione con lunghezza capillare 10 m disponibile a richiesta
Codice
Tipo
Prezzo €
Cat.
Conf
.
172 0013
1" 1/4 - 98°C - 5m
C22 1/
1
172 0016
1" 1/4 - 110°C - 5m
C22 1/
1
4
5
max. 1
m
1
2
3
172 0014
1" 1/2 - 98°C - 5m
C22 1/
1
172 0017
1" 1/2 - 110°C - 5m
C22 1/
1
172 0015
2" - 98°C - 5m
C22 1/
1
172 0018
2" - 110°C - 5m
C22 1/
1
7
6
1. Sensore
2. Mandata (acqua calda
)
3. Ritorno (acqua fredda)
4. Generator
e
5. Corpo Valvol
a
6. Art. 1725OT – 1725A
L
7. Linea di alimentazione combustibile
