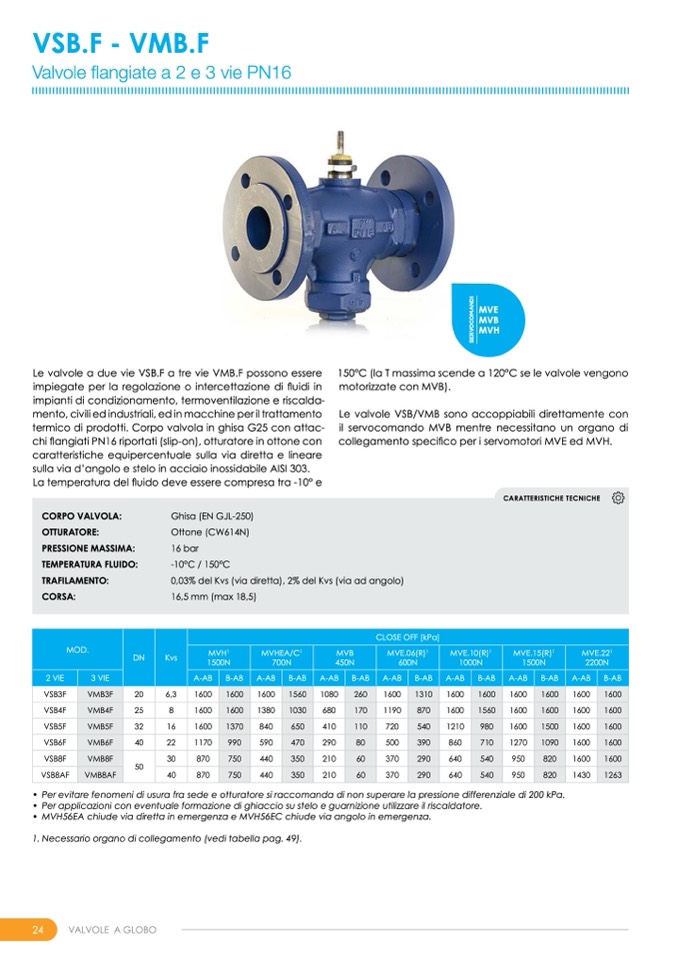

VSB.F - VMB.F
Valvole flangiate a 2 e 3 vie PN16
Le valvole a due vie VSB.F a tre vie VMB.F possono essere
impiegate per la regolazione o intercettazione di fluidi in
impianti di condizionamento, termoventilazione e riscalda-
mento, civili ed industriali, ed in macchine per il trattamento
termico di prodotti. Corpo valvola in ghisa G25 con attac-
chi flangiati PN16 riportati (slip-on), otturatore in ottone con
caratteristiche equipercentuale sulla via diretta e lineare
sulla via d’angolo e stelo in acciaio inossidabile AISI 303.
La temperatura del fluido deve essere compresa tra -10° e
MVE
MVB
MVH
150°C (la T massima scende a 120°C se le valvole vengono
motorizzate con MVB).
Le valvole VSB/VMB sono accoppiabili direttamente con
il servocomando MVB mentre necessitano un organo di
collegamento specifico per i servomotori MVE ed MVH.
CARATTERISTICHE TECNICHE
CORPO VALVOLA:
OTTURATORE:
PRESSIONE MASSIMA:
TEMPERATURA FLUIDO:
TRAFILAMENTO:
CORSA:
Ghisa (EN GJL-250)
Ottone (CW614N)
16 bar
-10°C / 150°C
0,03% del Kvs (via diretta), 2% del Kvs (via ad angolo)
16,5 mm (max 18,5)
MOD.
DN
Kvs
CLOSE OFF [kPa]
MVH
1
1500N
MVHEA/C
1
700N
MVB
450N
MVE.06(R)
1
600N
MVE.10(R)
1
1000N
MVE.15(R)
1
1500N
MVE.22
1
2200N
2 VIE
3 VIE
A-AB
B-AB
A-AB
B-AB
A-AB
B-AB
A-AB
B-AB
A-AB
B-AB
A-AB
B-AB
A-AB
B-AB
VSB3F
VMB3F
20
6,3
1600
1600
1600
1560
1080
260
1600
1310
1600
1600
1600
1600
1600
1600
VSB4F
VMB4F
25
8
1600
1600
1380
1030
680
170
1190
870
1600
1560
1600
1600
1600
1600
VSB5F
VMB5F
32
16
1600
1370
840
650
410
110
720
540
1210
980
1600
1500
1600
1600
VSB6F
VMB6F
40
22
1170
990
590
470
290
80
500
390
860
710
1270
1090
1600
1600
VSB8F
VMB8F
50
30
870
750
440
350
210
60
370
290
640
540
950
820
1600
1600
VSB8AF
VMB8AF
40
870
750
440
350
210
60
370
290
640
540
950
820
1430
1263
• Per evitare fenomeni di usura fra sede e otturatore si raccomanda di non superare la pressione differenziale di 200 kPa.
• Per applicazioni con eventuale formazione di ghiaccio su stelo e guarnizione utilizzare il riscaldatore.
• MVH56EA chiude via diretta in emergenza e MVH56EC chiude via angolo in emergenza.
1. Necessario organo di collegamento (vedi tabella pag. 49).
