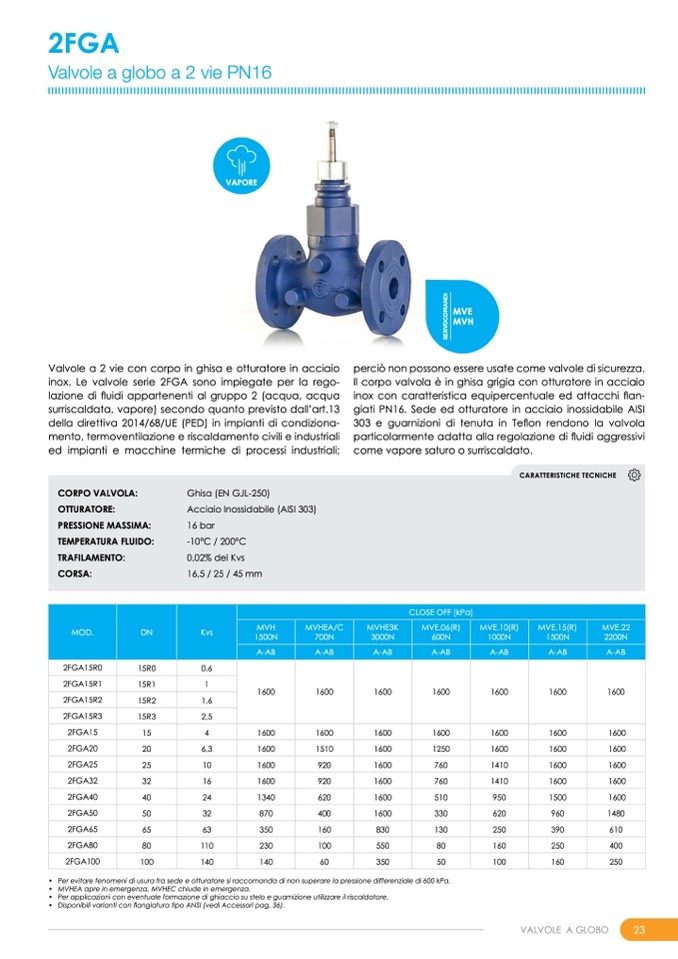

2FGA
Valvole a globo a 2 vie PN16
VAPORE
Valvole a 2 vie con corpo in ghisa e otturatore in acciaio
inox. Le valvole serie 2FGA sono impiegate per la rego-
lazione di fluidi appartenenti al gruppo 2 (acqua, acqua
surriscaldata, vapore) secondo quanto previsto dall’art.13
della direttiva 2014/68/UE (PED) in impianti di condiziona-
mento, termoventilazione e riscaldamento civili e industriali
ed impianti e macchine termiche di processi industriali;
MVE
MVH
perciò non possono essere usate come valvole di sicurezza.
Il corpo valvola è in ghisa grigia con otturatore in acciaio
inox con caratteristica equipercentuale ed attacchi flan-
giati PN16. Sede ed otturatore in acciaio inossidabile AISI
303 e guarnizioni di tenuta in Teflon rendono la valvola
particolarmente adatta alla regolazione di fluidi aggressivi
come vapore saturo o surriscaldato.
CARATTERISTICHE TECNICHE
CORPO VALVOLA:
OTTURATORE:
PRESSIONE MASSIMA:
TEMPERATURA FLUIDO:
TRAFILAMENTO:
CORSA:
Ghisa (EN GJL-250)
Acciaio Inossidabile (AISI 303)
16 bar
-10°C / 200°C
0,02% del Kvs
16,5 / 25 / 45 mm
MOD.
DN
Kvs
CLOSE OFF [kPa]
MVH
1500N
MVHEA/C
700N
MVHE3K
3000N
MVE.06(R)
600N
MVE.10(R)
1000N
MVE.15(R)
1500N
MVE.22
2200N
A-AB
A-AB
A-AB
A-AB
A-AB
A-AB
A-AB
2FGA15R0
15R0
0,6
1600
1600
1600
1600
1600
1600
1600
2FGA15R1
15R1
1
2FGA15R2
15R2
1,6
2FGA15R3
15R3
2,5
2FGA15
15
4
1600
1600
1600
1600
1600
1600
1600
2FGA20
20
6,3
1600
1510
1600
1250
1600
1600
1600
2FGA25
25
10
1600
920
1600
760
1410
1600
1600
2FGA32
32
16
1600
920
1600
760
1410
1600
1600
2FGA40
40
24
1340
620
1600
510
950
1500
1600
2FGA50
50
32
870
400
1600
330
620
960
1480
2FGA65
65
63
350
160
830
130
250
390
610
2FGA80
80
110
230
100
550
80
160
250
400
2FGA100
100
140
140
60
350
50
100
160
250
• Per evitare fenomeni di usura fra sede e otturatore si raccomanda di non superare la pressione differenziale di 600 kPa.
• MVHEA apre in emergenza, MVHEC chiude in emergenza.
• Per applicazioni con eventuale formazione di ghiaccio su stelo e guarnizione utilizzare il riscaldatore.
• Disponibili varianti con flangiatura tipo ANSI (vedi Accessori pag. 36).
VALVOLE A GLOBO
23
