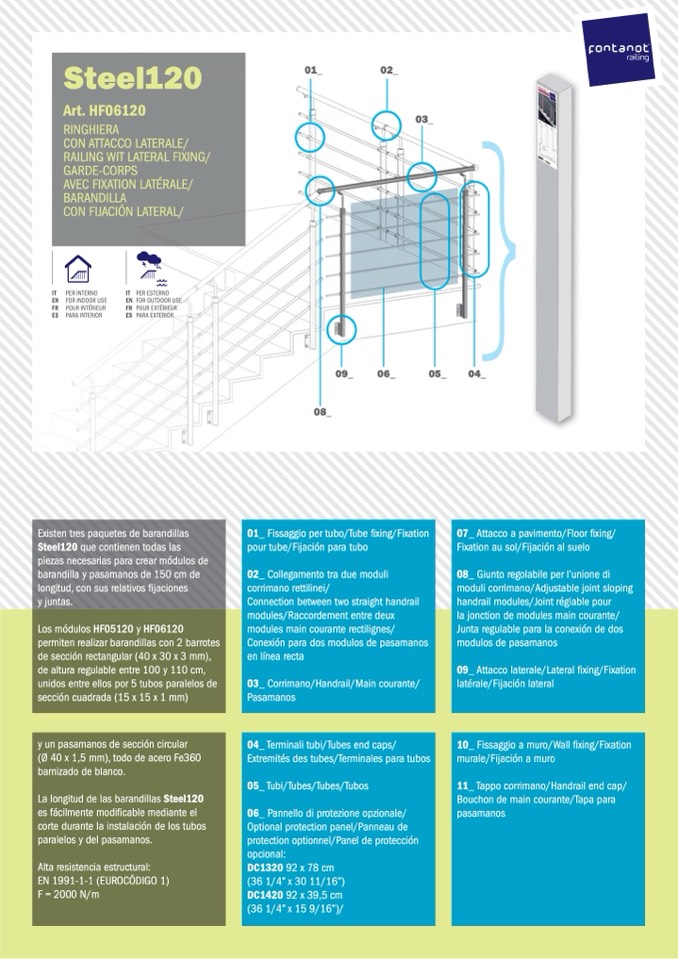

Steel120
Art. HF06120
RINGHIERA
CON ATTACCO LATERALE/
RAILING WIT LATERAL FIXING/
GARDE-CORPS
AVEC FIXATION LATÉRALE/
BARANDILLA
CON FIJACIÓN LATERAL/
01_
02_
IT
EN
FR
ES
PER INTERNO
FOR INDOOR USE
POUR INTÉRIEUR
PARA INTERIOR
IT PER ESTERNO
EN FOR OUTDOOR USE
FR POUR EXTÉRIEUR
ES PARA EXTERIOR
03_
05_
04_
08_
09_
06_
Existen tres paquetes de barandillas
Steel120 que contienen todas las
piezas necesarias para crear módulos de
barandilla y pasamanos de 150 cm de
longitud, con sus relativos fijaciones
y juntas.
01_ Fissaggio per tubo/Tube fixing/Fixation
pour tube/Fijación para tubo
02_ Collegamento tra due moduli
corrimano rettilinei/
Connection between two straight handrail
modules/Raccordement entre deux
modules main courante rectilignes/
Conexión para dos modulos de pasamanos
en línea recta
03_ Corrimano/Handrail/Main courante/
Pasamanos
07_ Attacco a pavimento/Floor fixing/
Fixation au sol/Fijación al suelo
08_ Giunto regolabile per l’unione di
moduli corrimano/Adjustable joint sloping
handrail modules/Joint réglable pour
la jonction de modules main courante/
Junta regulable para la conexión de dos
modulos de pasamanos
09_ Attacco laterale/Lateral fixing/Fixation
latérale/Fijación lateral
y un pasamanos de sección circular
(Ø 40 x 1,5 mm), todo de acero Fe360
barnizado de blanco.
La longitud de las barandillas Steel120
es fácilmente modificable mediante el
corte durante la instalación de los tubos
paralelos y del pasamanos.
Alta resistencia estructural:
EN 1991-1-1 (EUROCÓDIGO 1)
F = 2000 N/m
04_ Terminali tubi/Tubes end caps/
Extremités des tubes/Terminales para tubos
05_ Tubi/Tubes/Tubes/Tubos
06_ Pannello di protezione opzionale/
Optional protection panel/Panneau de
protection optionnel/Panel de protección
opcional:
DC1320 92 x 78 cm
(36 1/4” x 30 11/16”)
DC1420 92 x 39,5 cm
(36 1/4” x 15 9/16”)/
10_ Fissaggio a muro/Wall fixing/Fixation
murale/Fijación a muro
11_ Tappo corrimano/Handrail end cap/
Bouchon de main courante/Tapa para
pasamanos
Los módulos HF05120 y HF06120
permiten realizar barandillas con 2 barrotes
de sección rectangular (40 x 30 x 3 mm),
de altura regulable entre 100 y 110 cm,
unidos entre ellos por 5 tubos paralelos de
sección cuadrada (15 x 15 x 1 mm)
