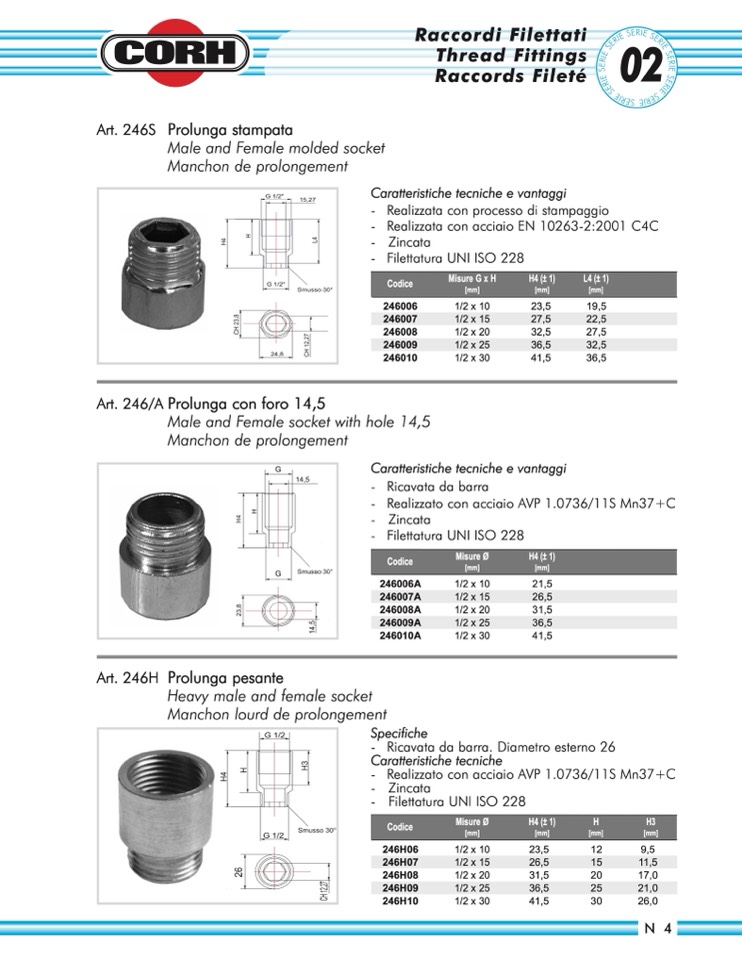

Raccordi Filettati

Thread Fittings

Raccords Fileté

02

- Realizzata con processo di stampaggio

- Realizzata con acciaio EN 10263-2:2001 C4C

- Zincata

Art. 246S

Prolunga stampata

Male and Female molded socket

Manchon de prolongement

Caratteristiche tecniche e vantaggi

-

Filettatura UNI ISO 228

246006

1/2 x 10

246007

1/2 x 15

246008

1/2 x 20

246009

1/2 x 25

246010

1/2 x 30

Codice

Misure G x H

H4 (± 1)

L4 (± 1)

[mm]

[mm]

[mm]

23,5

19,5

27,5

22,5

32,5

27,5

36,5

32,5

41,5

36,5

Art. 246/A Prolunga con foro 14,5

Male and Female socket with hole 14,5

Manchon de prolongement

Caratteristiche tecniche e vantaggi

-

-

-

-

Ricavata da barra

Realizzato con acciaio AVP 1.0736/11S Mn37+C

Zincata

Filettatura UNI ISO 228

246006A

1/2 x 10

21,5

246007A

1/2 x 15

26,5

246008A

1/2 x 20

31,5

246009A

1/2 x 25

36,5

246010A

1/2 x 30

41,5

Codice

Misure Ø

H4 (± 1)

[mm]

[mm]

Art. 246H Prolunga pesante

Heavy male and female socket

Manchon lourd de prolongement

Specifiche

- Ricavata da barra. Diametro esterno 26

Caratteristiche tecniche

- Realizzato con acciaio AVP 1.0736/11S Mn37+C

- Zincata

-

Filettatura UNI ISO 228

246H06

1/2 x 10

23,5

246H07

1/2 x 15

26,5

246H08

1/2 x 20

31,5

246H09

1/2 x 25

36,5

246H10

1/2 x 30

41,5

Codice

Misure Ø

H4 (± 1)

H

H3

[mm]

[mm]

[mm]

[mm]

12

9,5

15

11,5

20

17,0

25

21,0

30

26,0

N

4
