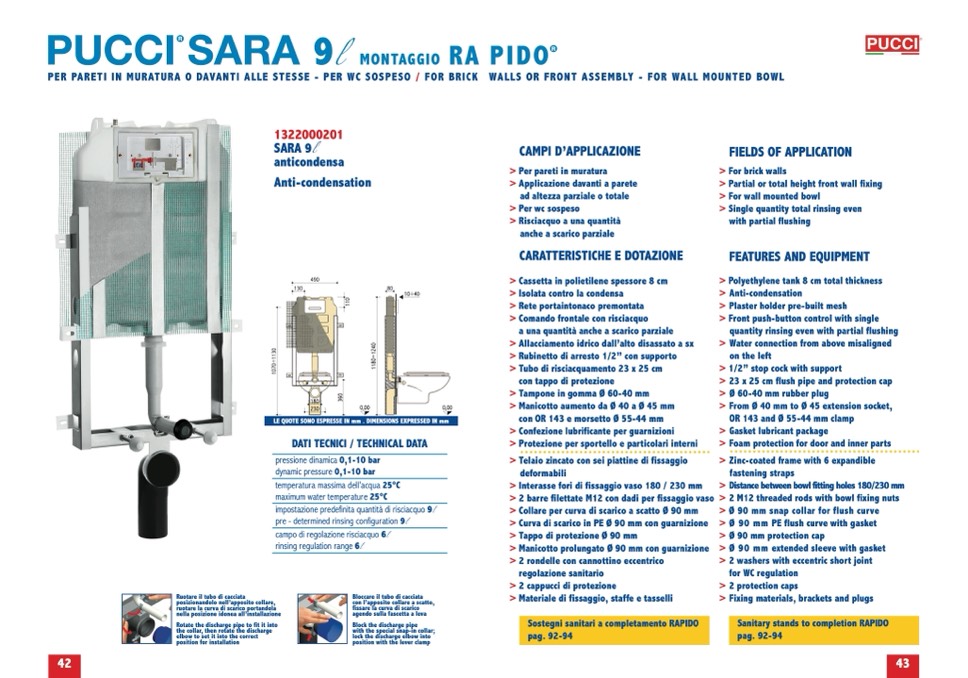

PUCCI

R

SARA 9

l

MONTAGGIO

RA PIDO

PER PARETI IN MURATURA O DAVANTI ALLE STESSE - PER WC SOSPESO / FOR BRICK WALLS OR FRONT ASSEMBLY - FOR WALL MOUNTED BOWL

R

1322000201

R

CAMPI D’APPLICAZIONE

> Per pareti in muratura

> Applicazione davanti a parete

ad altezza parziale o totale

> Per wc sospeso

> Risciacquo a una quantità

anche a scarico parziale

CARATTERISTICHE E DOTAZIONE

> Cassetta in polietilene spessore 8 cm

> Isolata contro la condensa

> Rete portaintonaco premontata

> Comando frontale con risciacquo

a una quantità anche a scarico parziale

> Allacciamento idrico dall’alto disassato a sx

> Rubinetto di arresto 1/2” con supporto

> Tubo di risciacquamento 23 x 25 cm

con tappo di protezione

> Tampone in gomma Ø 60-40 mm

> Manicotto aumento da Ø 40 a Ø 45 mm

con OR 143 e morsetto Ø 55-44 mm

> Confezione lubrificante per guarnizioni

> Protezione per sportello e particolari interni

> Telaio zincato con sei piattine di fissaggio

deformabili

> Interasse fori di fissaggio vaso 180 / 230 mm

> 2 barre filettate M12 con dadi per fissaggio vaso

> Collare per curva di scarico a scatto Ø 90 mm

> Curva di scarico in PE Ø 90 mm con guarnizione

> Tappo di protezione Ø 90 mm

> Manicotto prolungato Ø 90 mm con guarnizione

> 2 rondelle con cannottino eccentrico

regolazione sanitario

> 2 cappucci di protezione

> Materiale di fissaggio, staffe e tasselli

SARA 9

l

anticondensa

FIELDS OF APPLICATION

> For brick walls

> Partial or total height front wall fixing

> For wall mounted bowl

> Single quantity total rinsing even

with partial flushing

FEATURES AND EQUIPMENT

> Polyethylene tank 8 cm total thickness

> Anti-condensation

> Plaster holder pre-built mesh

> Front push-button control with single

quantity rinsing even with partial flushing

> Water connection from above misaligned

on the left

> 1/2” stop cock with support

> 23 x 25 cm flush pipe and protection cap

> Ø 60-40 mm rubber plug

> From Ø 40 mm to Ø 45 extension socket,

OR 143 and Ø 55-44 mm clamp

> Gasket lubricant package

> Foam protection for door and inner parts

> Zinc-coated frame with 6 expandible

fastening straps

> Distance between bowl fitting holes 180/230 mm

> 2 M12 threaded rods with bowl fixing nuts

> Ø 90 mm snap collar for flush curve

> Ø 90 mm PE flush curve with gasket

> Ø 90 mm protection cap

> Ø 90 mm extended sleeve with gasket

> 2 washers with eccentric short joint

for WC regulation

> 2 protection caps

> Fixing materials, brackets and plugs

Anti-condensation

130

80

10÷40

490

180

0,00

0,00

Ruotare il tubo di cacciata

posizionandolo nell’apposito collare,

ruotare la curva di scarico portandola

nella posizione idonea all’installazione

Rotate the discharge pipe to fit it into

the collar, then rotate the discharge

elbow to set it into the correct

position for installation

Bloccare il tubo di cacciata

con l’apposito collare a scatto,

fissare la curva di scarico

agendo sulla fascetta a leva

Block the discharge pipe

with the special snap-in collar;

lock the discharge elbow into

position with the lever clamp

230

LE QUOTE SONO ESPRESSE IN mm . DIMENSIONS EXPRESSED IN mm

DATI TECNICI / TECHNICAL DATA

pressione dinamica 0,1-10 bar

dynamic pressure 0,1-10 bar

temperatura massima dell’acqua 25°C

maximum water temperature 25°C

impostazione predefinita quantità di risciacquo 9

l

pre - determined rinsing configuration 9

l

campo di regolazione risciacquo 6

l

rinsing regulation range 6

l

42

Sostegni sanitari a completamento RAPIDO

pag. 92-94

Sanitary stands to completion RAPIDO

pag. 92-94
