PUCCI

R

SARA9

l

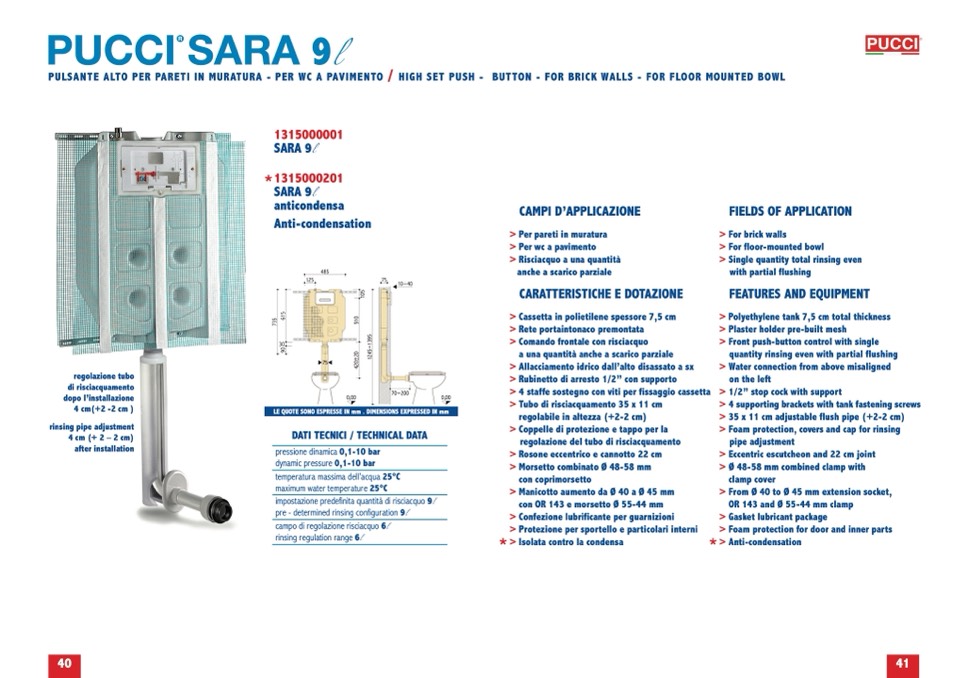

PULSANTE ALTO PER PARETI IN MURATURA - PER WC A PAVIMENTO

/ HIGH SET PUSH - BUTTON - FOR BRICK WALLS - FOR FLOOR MOUNTED BOWL

R

131500

l

0001

SARA 9

*

131500

l

0201

SARA 9

anticondensa

Anti-condensation

CAMPI D’APPLICAZIONE

> Per pareti in muratura

> Per wc a pavimento

> Risciacquo a una quantità

anche a scarico parziale

CARATTERISTICHE E DOTAZIONE

> Cassetta in polietilene spessore 7,5 cm

> Rete portaintonaco premontata

> Comando frontale con risciacquo

a una quantità anche a scarico parziale

> Allacciamento idrico dall’alto disassato a sx

> Rubinetto di arresto 1/2” con supporto

> 4 staffe sostegno con viti per fissaggio cassetta

> Tubo di risciacquamento 35 x 11 cm

regolabile in altezza (+2-2 cm)

> Coppelle di protezione e tappo per la

regolazione del tubo di risciacquamento

> Rosone eccentrico e cannotto 22 cm

> Morsetto combinato Ø 48-58 mm

con coprimorsetto

> Manicotto aumento da Ø 40 a Ø 45 mm

con OR 143 e morsetto Ø 55-44 mm

> Confezione lubrificante per guarnizioni

> Protezione per sportello e particolari interni

*

> Isolata contro la condensa

FIELDS OF APPLICATION

> For brick walls

> For floor-mounted bowl

> Single quantity total rinsing even

with partial flushing

FEATURES AND EQUIPMENT

> Polyethylene tank 7,5 cm total thickness

> Plaster holder pre-built mesh

> Front push-button control with single

quantity rinsing even with partial flushing

> Water connection from above misaligned

125

485

75

75

10÷40

30

regolazione tubo

di risciacquamento

dopo l’installazione

4 cm(+2 -2 cm )

rinsing pipe adjustment

4 cm (+ 2 – 2 cm)

after installation

0,00

70÷200

0,00

on the left

> 1/2” stop cock with support

> 4 supporting brackets with tank fastening screws

> 35 x 11 cm adjustable flush pipe (+2-2 cm)

> Foam protection, covers and cap for rinsing

pipe adjustment

> Eccentric escutcheon and 22 cm joint

> Ø 48-58 mm combined clamp with

clamp cover

> From Ø 40 to Ø 45 mm extension socket,

OR 143 and Ø 55-44 mm clamp

> Gasket lubricant package

> Foam protection for door and inner parts

*

> Anti-condensation

LE QUOTE SONO ESPRESSE IN mm . DIMENSIONS EXPRESSED IN mm

DATI TECNICI / TECHNICAL DATA

pressione dinamica 0,1-10 bar

dynamic pressure 0,1-10 bar

temperatura massima dell’acqua 25°C

maximum water temperature 25°C

impostazione predefinita quantità di risciacquo 9

l

pre - determined rinsing configuration 9

l

campo di regolazione risciacquo 6

l

rinsing regulation range 6

l

40

41

7

3

5

9

0

6

1

5

4

2

0

±

2

0

5

1

0

1

2

4

5

÷

1

3

9

5

1

0

5
