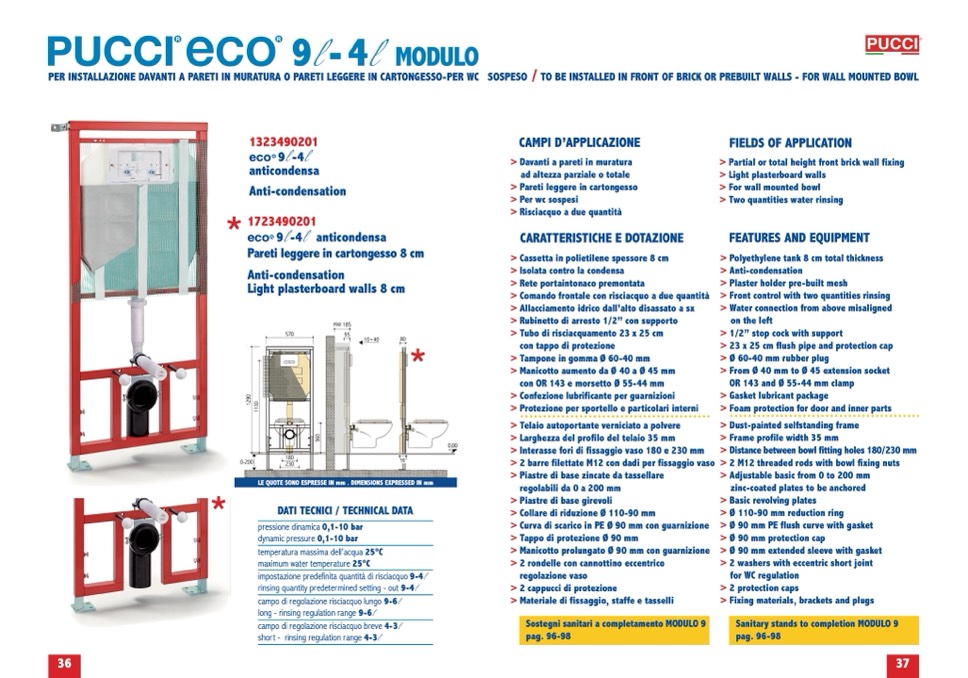

PUCCI

R

eco

R

9

l

-4

l

MODULO

PER INSTALLAZIONE DAVANTI A PARETI IN MURATURA O PARETI LEGGERE IN CARTONGESSO-PER WC

R

1323490201

CAMPI D’APPLICAZIONE

> Davanti a pareti in muratura

ad altezza parziale o totale

> Pareti leggere in cartongesso

> Per wc sospesi

> Risciacquo a due quantità

CARATTERISTICHE E DOTAZIONE

> Cassetta in polietilene spessore 8 cm

> Isolata contro la condensa

> Rete portaintonaco premontata

> Comando frontale con risciacquo a due quantità

> Allacciamento idrico dall’alto disassato a sx

> Rubinetto di arresto 1/2” con supporto

> Tubo di risciacquamento 23 x 25 cm

con tappo di protezione

> Tampone in gomma Ø 60-40 mm

> Manicotto aumento da Ø 40 a Ø 45 mm

con OR 143 e morsetto Ø 55-44 mm

> Confezione lubrificante per guarnizioni

> Protezione per sportello e particolari interni

> Telaio autoportante verniciato a polvere

> Larghezza del profilo del telaio 35 mm

> Interasse fori di fissaggio vaso 180 e 230 mm

> 2 barre filettate M12 con dadi per fissaggio vaso

> Piastre di base zincate da tassellare

regolabili da 0 a 200 mm

> Piastre di base girevoli

> Collare di riduzione Ø 110-90 mm

> Curva di scarico in PE Ø 90 mm con guarnizione

> Tappo di protezione Ø 90 mm

> Manicotto prolungato Ø 90 mm con guarnizione

> 2 rondelle con cannottino eccentrico

regolazione vaso

> 2 cappucci di protezione

> Materiale di fissaggio, staffe e tasselli

FIELDS OF APPLICATION

> Partial or total height front brick wall fixing

> Light plasterboard walls

> For wall mounted bowl

> Two quantities water rinsing

FEATURES AND EQUIPMENT

> Polyethylene tank 8 cm total thickness

> Anti-condensation

> Plaster holder pre-built mesh

> Front control with two quantities rinsing

> Water connection from above misaligned

on the left

> 1/2” stop cock with support

> 23 x 25 cm flush pipe and protection cap

> Ø 60-40 mm rubber plug

> From Ø 40 mm to Ø 45 extension socket

OR 143 and Ø 55-44 mm clamp

> Gasket lubricant package

> Foam protection for door and inner parts

> Dust-painted selfstanding frame

> Frame profile width 35 mm

> Distance between bowl fitting holes 180/230 mm

> 2 M12 threaded rods with bowl fixing nuts

> Adjustable basic from 0 to 200 mm

zinc-coated plates to be anchored

> Basic revolving plates

> Ø 110-90 mm reduction ring

> Ø 90 mm PE flush curve with gasket

> Ø 90 mm protection cap

> Ø 90 mm extended sleeve with gasket

> 2 washers with eccentric short joint

for WC regulation

> 2 protection caps

> Fixing materials, brackets and plugs

eco

R

9

l

-4

l

anticondensa

SOSPESO

/ TO BE INSTALLED IN FRONT OF BRICK OR PREBUILT WALLS - FOR WALL MOUNTED BOWL

Anti-condensation

*

1723490201

eco

R

9

l

-4

l

anticondensa

Pareti leggere in cartongesso 8 cm

Anti-condensation

Light plasterboard walls 8 cm

MAX

*

90

LE QUOTE SONO ESPRESSE IN mm . DIMENSIONS EXPRESSED IN mm

*

95

DATI TECNICI / TECHNICAL DATA

pressione dinamica 0,1-10 bar

dynamic pressure 0,1-10 bar

temperatura massima dell’acqua 25°C

maximum water temperature 25°C

impostazione predefinita quantità di risciacquo 9-4

l

l

l

rinsing quantity predetermined setting - out 9-4

campo di regolazione risciacquo lungo 9-6

long - rinsing regulation range 9-6

campo di regolazione risciacquo breve 4-3

l

l

36

short - rinsing regulation range 4-3

l

Sostegni sanitari a completamento MODULO 9

pag. 96-98

Sanitary stands to completion MODULO 9

pag. 96-98
