172

Attention: Matching HOESCH shower tray THASOS and MUNA, please order separately. If installed together with shower tray is to be mounted in front of the tiled wall. Tub dimensions are installed

tub dimensions. Correct installation of the CIELA shower screen requires straight vertical walls and a horizontally aligned shower tray. Special size/sloping/cut-out available on request. Please, always

deliver a drawing showing the exact dimensions.

Due to the design no 100% sealing is possible. By floor level mounting no guarantee for water tightness can be ensured.

Avvertenza: Il piatto doccia THASOS e MUNA deve essere ordinato separatamente. In combinazione con il piatto doccia, il piatto doccia deve essere posato davanti alla parete piastrellata. Le

dimensioni del piatto = Dimensioni ingombro. Il box doccia CIELA deve essere posato alle pareti perfettamente perpendicolari e il piatto doccia deve essere assolutamente orizzontale. Esecuzione

speciali, inclinazioni e tagli disponibli su richiesta. Inviare disegno con quote esatte in mm.

Per motivi tecnico costruttivi, non è possibile ottenere una tenuta ermetica perfetta. In caso di posa del box su piatti doccia a filo pavimento, non si garantisce la tenuta.

Uwaga: Pasujący brodzik HOESCH THASOS i MUNA, prosimy zamawiać oddzielnie. W momencie montażu brodzika, brodzik należy ustawić przed wyłożoną w kafelki ścianą.

Wymiary brodzika = wymiarom montażu brodzika. Fachowa instalacja kabiny CIELA zakłada, że ściany będą trzymały piony, a brodzik zostanie dokładnie wypoziomowany!

Ze względów konstrukcyjnych niemożliwe jest osiagnięcie idealnego uszczelnienia. Nie możemy gwarantować szczelności w przypadku montażu na równi z podłogą.

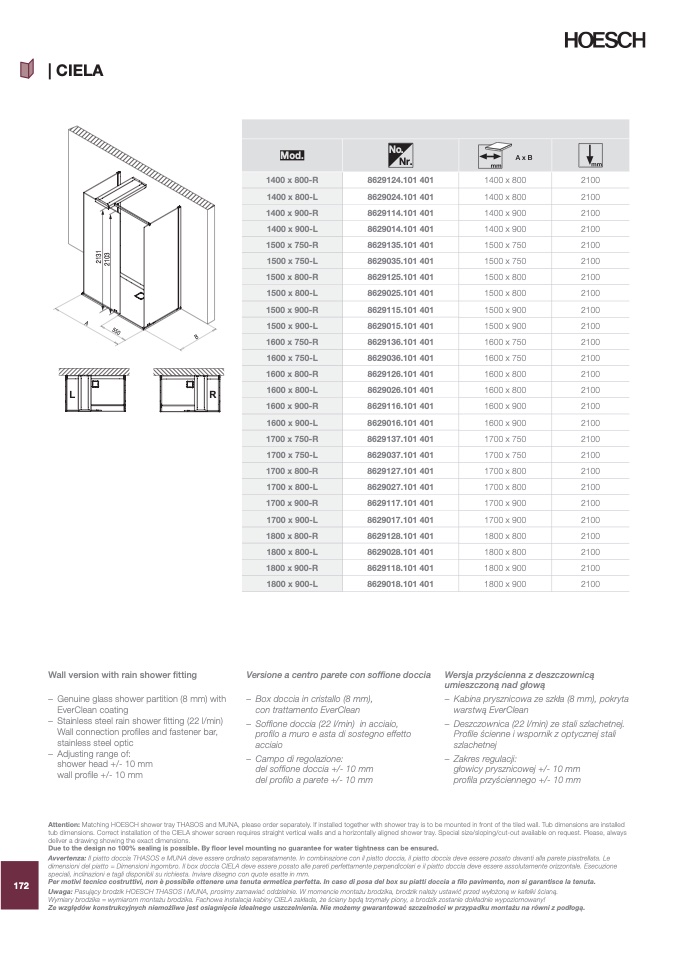

| CIELA

L

R

1400 x 800-R

1400 x 800-L

1400 x 900-R

1400 x 900-L

1500 x 750-R

1500 x 750-L

1500 x 800-R

1500 x 800-L

1500 x 900-R

1500 x 900-L

1600 x 750-R

1600 x 750-L

1600 x 800-R

1600 x 800-L

1600 x 900-R

1600 x 900-L

1700 x 750-R

1700 x 750-L

1700 x 800-R

1700 x 800-L

1700 x 900-R

1700 x 900-L

1800 x 800-R

1800 x 800-L

1800 x 900-R

1800 x 900-L

8629124.101 401

8629024.101 401

8629114.101 401

8629014.101 401

8629135.101 401

8629035.101 401

8629125.101 401

8629025.101 401

8629115.101 401

8629015.101 401

8629136.101 401

8629036.101 401

8629126.101 401

8629026.101 401

8629116.101 401

8629016.101 401

8629137.101 401

8629037.101 401

8629127.101 401

8629027.101 401

8629117.101 401

8629017.101 401

8629128.101 401

8629028.101 401

8629118.101 401

8629018.101 401

1400 x 800

2100

1400 x 800

2100

1400 x 900

2100

1400 x 900

2100

1500 x 750

2100

1500 x 750

2100

1500 x 800

2100

1500 x 800

2100

1500 x 900

2100

1500 x 900

2100

1600 x 750

2100

1600 x 750

2100

1600 x 800

2100

1600 x 800

2100

1600 x 900

2100

1600 x 900

2100

1700 x 750

2100

1700 x 750

2100

1700 x 800

2100

1700 x 800

2100

1700 x 900

2100

1700 x 900

2100

1800 x 800

2100

1800 x 800

2100

1800 x 900

2100

1800 x 900

2100

Wersja przyścienna z deszczownicą

umieszczoną nad głową

– Kabina prysznicowa ze szkła (8 mm), pokryta

warstwą EverClean

– Deszczownica (22 l/min) ze stali szlachetnej.

Profile ścienne i wspornik z optycznej stali

szlachetnej

– Zakres regulacji:

głowicy prysznicowej +/- 10 mm

profila przyściennego +/- 10 mm

Wall version with rain shower fitting

– Genuine glass shower partition (8 mm) with

EverClean coating

– Stainless steel rain shower fitting (22 l/min)

Wall connection profiles and fastener bar,

stainless steel optic

– Adjusting range of:

shower head +/- 10 mm

wall profile +/- 10 mm

Versione a centro parete con soffione doccia

– Box doccia in cristallo (8 mm),

con trattamento EverClean

– Soffione doccia (22 l/min) in acciaio,

profilo a muro e asta di sostegno effetto

acciaio

– Campo di regolazione:

del soffione doccia +/- 10 mm

del profilo a parete +/- 10 mm

No.

Mod.

Nr.

AxB
