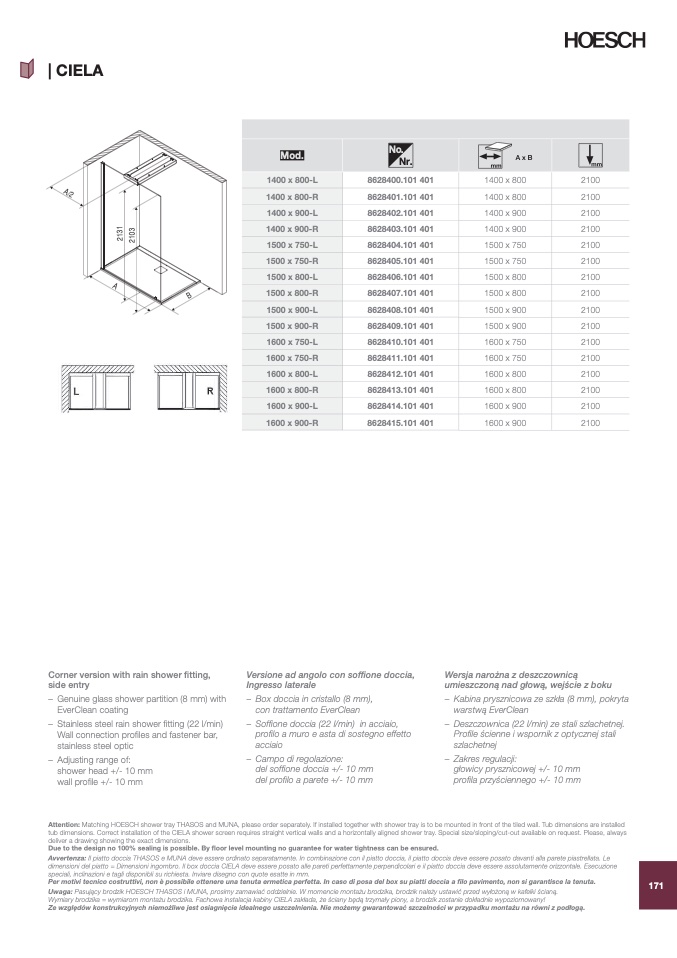

| CIELA

1500 x 800-L

1500 x 800-R

No.

Nr.

Mod.

1400 x 800-L

8628400.101 401

8628406.101 401

AxB

1400 x 800

1400 x 800-R

8628401.101 401

1400 x 800

1400 x 900-L

8628402.101 401

1400 x 900

1400 x 900-R

8628403.101 401

1400 x 900

1500 x 750-L

8628404.101 401

1500 x 750

1500 x 750-R

8628405.101 401

1500 x 750

1500 x 800

8628407.101 401

8628408.101 401

1500 x 800

1500 x 900-L

1500 x 900

1500 x 900-R

8628409.101 401

1500 x 900

1600 x 750-L

8628410.101 401

1600 x 750

1600 x 750-R

1600 x 800-R

8628411.101 401

8628413.101 401

1600 x 750

1600 x 800-L

8628412.101 401

1600 x 800

1600 x 800

1600 x 900-L

8628414.101 401

1600 x 900

1600 x 900-R

8628415.101 401

1600 x 900

2100

2100

2100

2100

2100

2100

2100

2100

2100

2100

2100

2100

2100

2100

2100

2100

Corner version with rain shower fitting,

side entry

– Genuine glass shower partition (8 mm) with

EverClean coating

– Stainless steel rain shower fitting (22 l/min)

Wall connection profiles and fastener bar,

stainless steel optic

– Adjusting range of:

shower head +/- 10 mm

wall profile +/- 10 mm

Versione ad angolo con soffione doccia,

Ingresso laterale

– Box doccia in cristallo (8 mm),

con trattamento EverClean

– Soffione doccia (22 l/min) in acciaio,

profilo a muro e asta di sostegno effetto

acciaio

– Campo di regolazione:

del soffione doccia +/- 10 mm

del profilo a parete +/- 10 mm

Wersja narożna z deszczownicą

umieszczoną nad głową, wejście z boku

– Kabina prysznicowa ze szkła (8 mm), pokryta

warstwą EverClean

– Deszczownica (22 l/min) ze stali szlachetnej.

Profile ścienne i wspornik z optycznej stali

szlachetnej

– Zakres regulacji:

głowicy prysznicowej +/- 10 mm

profila przyściennego +/- 10 mm

Attention: Matching HOESCH shower tray THASOS and MUNA, please order separately. If installed together with shower tray is to be mounted in front of the tiled wall. Tub dimensions are installed

tub dimensions. Correct installation of the CIELA shower screen requires straight vertical walls and a horizontally aligned shower tray. Special size/sloping/cut-out available on request. Please, always

deliver a drawing showing the exact dimensions.

Due to the design no 100% sealing is possible. By floor level mounting no guarantee for water tightness can be ensured.

Avvertenza: Il piatto doccia THASOS e MUNA deve essere ordinato separatamente. In combinazione con il piatto doccia, il piatto doccia deve essere posato davanti alla parete piastrellata. Le

dimensioni del piatto = Dimensioni ingombro. Il box doccia CIELA deve essere posato alle pareti perfettamente perpendicolari e il piatto doccia deve essere assolutamente orizzontale. Esecuzione

speciali, inclinazioni e tagli disponibli su richiesta. Inviare disegno con quote esatte in mm.

Per motivi tecnico costruttivi, non è possibile ottenere una tenuta ermetica perfetta. In caso di posa del box su piatti doccia a filo pavimento, non si garantisce la tenuta.

Uwaga: Pasujący brodzik HOESCH THASOS i MUNA, prosimy zamawiać oddzielnie. W momencie montażu brodzika, brodzik należy ustawić przed wyłożoną w kafelki ścianą.

Wymiary brodzika = wymiarom montażu brodzika. Fachowa instalacja kabiny CIELA zakłada, że ściany będą trzymały piony, a brodzik zostanie dokładnie wypoziomowany!

Ze względów konstrukcyjnych niemożliwe jest osiagnięcie idealnego uszczelnienia. Nie możemy gwarantować szczelności w przypadku montażu na równi z podłogą.

171

2

1

3

1

2

1

0

3

A

B
