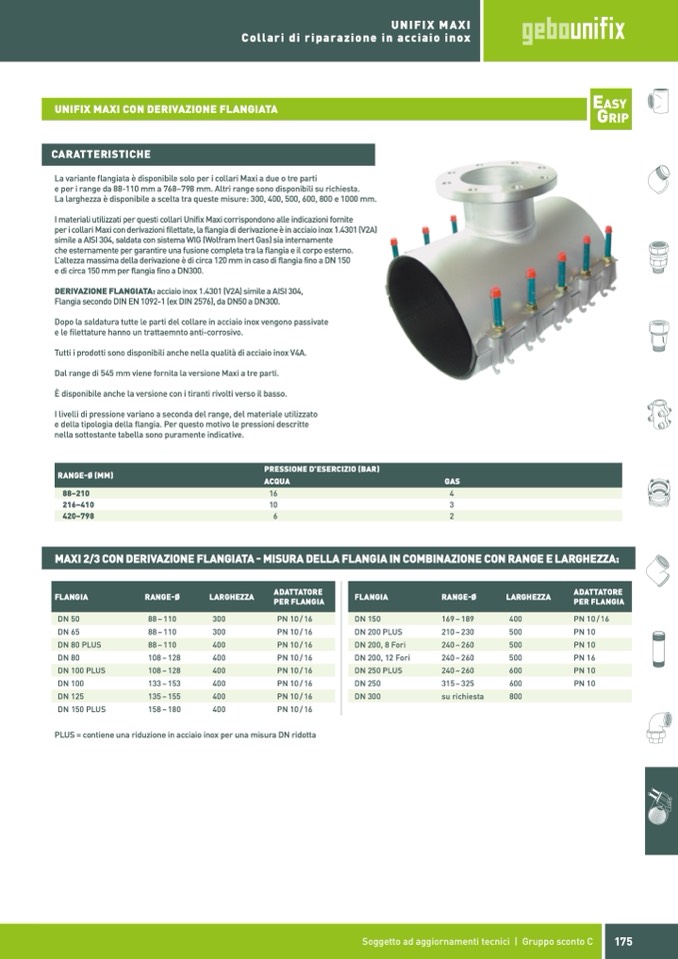

UNIFIX MAXI

Collari di riparazione in acciaio inox

UNIFIX MAXI CON DERIVAZIONE FLANGIATA

CARATTERISTICHE

La variante flangiata è disponibile solo per i collari Maxi a due o tre parti

e per i range da 88-110 mm a 768–798 mm. Altri range sono disponibili su richiesta.

La larghezza è disponibile a scelta tra queste misure: 300, 400, 500, 600, 800 e 1000 mm.

I materiali utilizzati per questi collari Unifix Maxi corrispondono alle indicazioni fornite

per i collari Maxi con derivazioni filettate, la flangia di derivazione è in acciaio inox 1.4301 (V2A)

simile a AISI 304, saldata con sistema WIG (Wolfram Inert Gas) sia internamente

che esternamente per garantire una fusione completa tra la flangia e il corpo esterno.

L’altezza massima della derivazione è di circa 120 mm in caso di flangia fino a DN 150

e di circa 150 mm per flangia fino a DN300.

DERIVAZIONE FLANGIATA: acciaio inox 1.4301 (V2A) simile a AISI 304,

Flangia secondo DIN EN 1092-1 (ex DIN 2576), da DN50 a DN300.

Dopo la saldatura tutte le parti del collare in acciaio inox vengono passivate

e le filettature hanno un trattaemnto anti-corrosivo.

Tutti i prodotti sono disponibili anche nella qualit

à di acciaio inox V4A.

Dal range di 545 mm viene fornita la versione Maxi a tre parti.

È disponibile anche la versione con i tiranti rivolti verso il basso.

I livelli di pressione variano a seconda del range, del materiale utilizzato

e della tipologia della flangia. Per questo motivo le pressioni descritte

nella sottostante tabella sono puramente indicative.

216–410

10

3

MAXI 2/3 CON DERIVAZIONE FLANGIATA - MISURA DELLA FLANGIA IN COMBINAZIONE CON RANGE E LARGHEZZA:

RANGE-Ø (MM)

PRESSIONE D’ESERCIZIO (BAR)

ACQUA

GAS

88–210

16

4

420–798

6

2

FLANGIA

DN 50

DN 65

DN 80

DN 100

DN 150 PLUS

88–110

300

108–128

400

133–153

400

158–180

400

PN 10/16

PN 10/16

PN 10/16

PN 10/16

DN 200 PLUS

DN 200, 12 Fori

DN 250

210–230

500

240–260

500

315–325

600

PN 10

PN 16

PN 10

RANGE-Ø

88–110

LARGHEZZA

300

ADATTATORE

PER FLANGIA

PN 10/16

FLANGIA

DN 150

RANGE-Ø

169 – 189

LARGHEZZA

400

ADATTATORE

PER FLANGIA

PN 10/16

DN 80 PLUS

88–110

400

PN 10/16

DN 200, 8 Fori

240 – 260

500

PN 10

DN 100 PLUS

108 – 128

400

PN 10/16

DN 250 PLUS

240 – 260

600

PN 10

DN 125

135 – 155

400

PN 10/16

DN 300

su richiesta

800

PLUS = contiene una riduzione in acciaio inox per una misura DN ridotta
